دستگاه یددار شستشو شستشو تصفیه خشک کن تجهیزات بسته بندی سیستم تولید نمک کامل
خط تولید نمک دریاچه دریا مجموعه ای از تجهیزات است که کارخانه ما به طور دقیق برای نمک خام دریایی خام و نمک دریاچه توسعه داده است.
ظرفیت های مختلف برای نیازهای مختلف خریدار (3-30t/h یا سفارشی) در دسترس است.
سه شستشو به شرح زیر است:

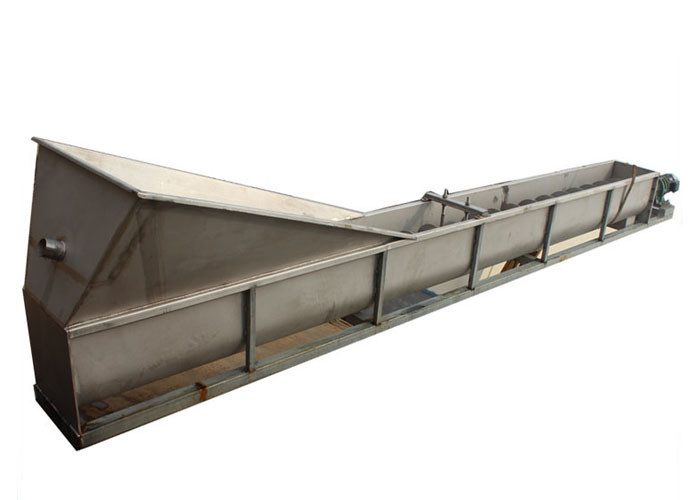

ابتدا شستشو با پیچ
شستشو تکان دهنده ایستاده
شستشوی ضد جریان
سه خرد کردن به شرح زیر است:
اول خرد کردن
خرد کردن مرطوب
خرد کردن خشک
ترکیب اولین خرد کردن ، خرد کردن مرطوب و خرد کردن خشک ، کیفیت نمک را تا حد زیادی بهبود بخشیده است.عملکرد فوق با توجه به نمک خام و نیازهای کاربر در مورد کیفیت نمک نهایی قابل تنظیم است.
مزایای:
تمام شده دارای خلوص بالا ، ظاهر براق ، نقدینگی رایگان و محتوای ید پایدار است.
از دست دادن کم ، از دست دادن NaCl کمتر از 8 است.
مصرف انرژی پایین و سرمایه گذاری.
عملکرد و نگهداری تجهیزات آسان است.
خط تولید نمک با نمک خام شروع می شود و شامل موارد زیر است:
| 1. قیف خوراک نمک | 10. مخزن آب نمک | 19. نوار نقاله |
| 2. نوار نقاله پیچ دار | 11. ضخیم کننده | 20. دوخت گونی |
| 3. دستگاه کمربند پیکینگ | 12. سانتریفیوژ | 21. ترازوی الکترونیکی LCD |
| 4. جداکننده اتوکشی | 13. نوار نقاله پیچ | 22. اجاق گاز انفجار داغ با زغال سنگ را با زنجیر رنده کنید |

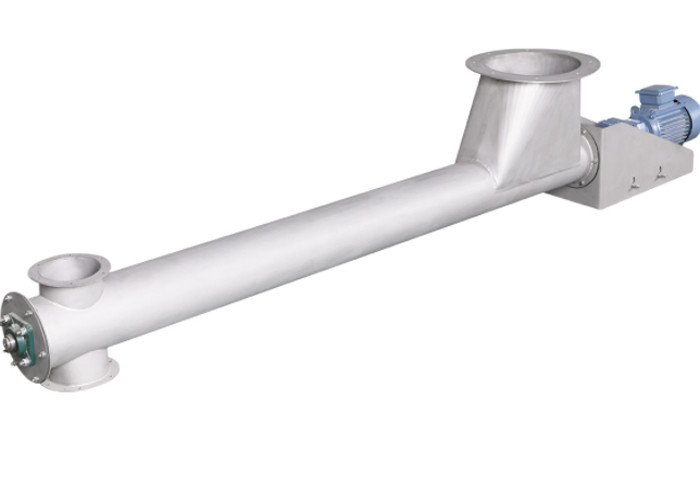

| 5. واشر پیچ | 14. دستگاه افزودن ید | 23. دستگاه تخلیه سرباره |
| 6. رول کرشر | 15. خشک کن تخت سیال ویبره ای | 24. نقاله زغال سنگ |
| 7. نمک زن تحریک کننده | 16. گرد و غبار سیکلون | 25. کابینت کنترل برقی |
| 8. پمپ دوغاب | 17. اسپری واشر | 26. دستگاه بسته بندی |
| 9. مخزن همزن | 18. آسانسور سطلی | و غیره. |
فرآیند تصفیه نمک
(الف) تغذیه با نمک خام (ب) شستشو و آسیاب نمک (ج) دوز افزودنیها و پوشش (د) سانتریفیوژ (ه) خشک شدن (و) اندازه و حالت دهی (ز) بسته بندی (ح) بازیافت آب نمک

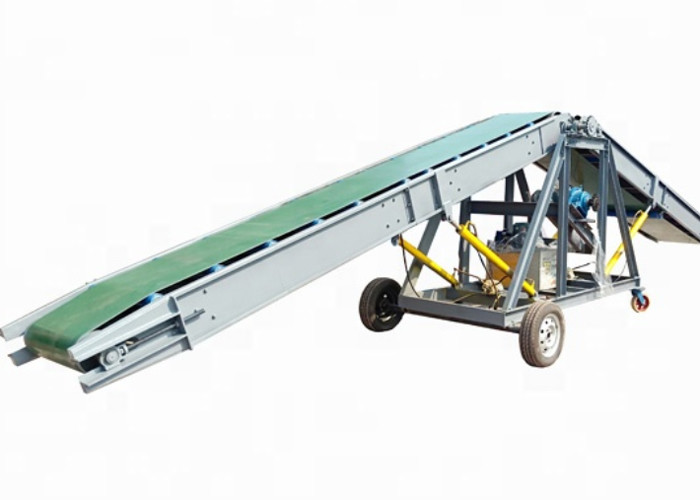

الف) نمک خام از قوطی انبار به قیف نمک خام تغذیه می شود یا مستقیماً از کمپرسی تخلیه می شود.در زیر این قیف آرایش فیدر وجود دارد.این تغذیه کننده مواد را به نوار نقاله تغذیه می کند.این نوار نقاله دارای جداکننده های مغناطیسی در نقاط تغذیه و تخلیه برای از بین بردن قطعات آهن مانند میخ ، پیچ و مهره و سایر بقایای مغناطیسی است.نوار نقاله نمک خام را به قیف تغذیه آسیاب مرطوب تخلیه می کند.
ب) شبکه های آسیاب مرطوب و اندازه محصول را کنترل کرده و همچنین محلول محبوس در ناخالصی های دانه ای موجود در بلورهای نمک خام را حذف می کند.در این فرایند نمک خام را با آب نمک آسیاب می کنند تا به نتایج دلخواه برسند.دوغاب نمک از آسیاب مرطوب با گرانش به مخزن دوغاب زیر می افتد.در مخزن دوغاب نمک بیشتری برای انجام شستشوی اولیه اضافه می شود.سرریز مخزن دوغاب به حوضچه های ته نشینی منتقل می شود.دوغاب نمک برای شستشوی اصلی به مخزن شستشو پمپ می شود.آب نمک سرریز شده از مخزن شستشو به منظور تصفیه و بازیافت مجدد آن به سیستم ، به یک شفاف کننده برده می شود.
ج) دوغاب نمک از مخزن شستشو به ضخیم کننده پمپ می شود و در آنجا دوغاب برای سانتریفیوژ آماده می شود.این مخزن به عنوان یک مخزن دو منظوره است که همچنین باعث تغذیه ثانویه و ضخیم شدن دوغاب نمک می شود.سپس این دوغاب به سانتریفیوژ داده می شود.کیک نمک حاصل از سانتریفیوژ توسط یک تغذیه کننده پیچ خورده می شود و مشروب مادر به مخزن دوغاب زیر تخلیه می شود ،
د) کیک نمک تخلیه شده در فیدر پیچ قبل از حمل به خشک کن بستر مایع ، با ید و سایر مواد ضد انعقاد افزودنی تزریق می شود.
ه) خشک کن بستر مایع یک گزینه پذیرفته شده بین المللی برای خشک کردن کیک نمک است.این یک سیستم یکپارچه است که شامل دو بخش برای گرم کردن و خنک کننده بعدی محصول است.هوای گرم با کمک فن در بستر نمک دمیده می شود تا به خشکی مورد نیاز محصول نهایی برسد.هوای محیط در قسمت خنک کننده دمیده می شود تا داغ شود و در کیسه ها بسته بندی و مهر و موم شود.نمک از خروجی خشک کن از طریق آسانسور سطلی برای اندازه گیری و حالت دهی منتقل می شود.

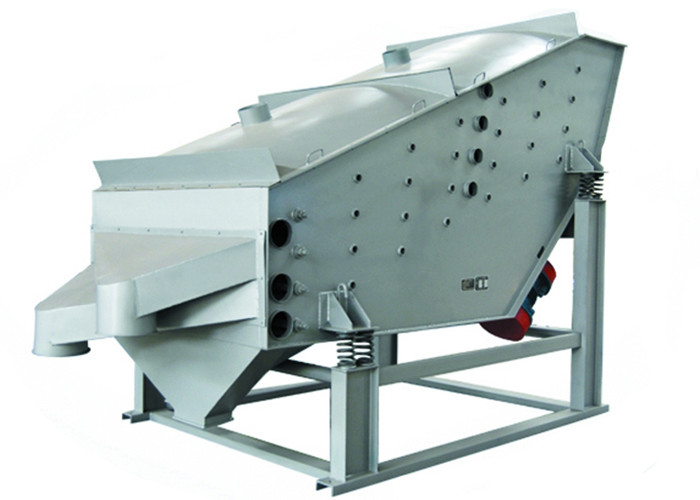

F) نمک خشک شده از آسانسور سطل به یک صفحه نمایش ژیروسکوپ تغذیه می شود.اندازه بزرگ صفحه نمایش برای آسیاب مجدد به آسیاب خشک (آسیاب پین) ارسال می شود.محصول اندازه دار به مخلوط کن داده می شود تا حالت دهی شود تا جریان و خواص و ترکیب احتمالی مورد نیاز آن آزاد شود.خروجی از آسیاب خشک به روی صفحه نمایش داده می شود تا از مخلوط کردن اندازه بزرگ با محصول نهایی جلوگیری شود.
ز) محصول نهایی مخلوط کن در یک سیلو ذخیره می شود.این سیلوها دستگاه های بسته بندی را تغذیه می کنند تا محصول نهایی را بسته بندی کنند تا تولید 1 کیلوگرم بسته بندی شود.تا 50 کیلوگرمبسته بندی فله در صورت لزوم.
ح) آب نمک شفاف که از شفاف کننده سرریز می کند به مخزن آب نمک منتقل می شود.لجن ته نشین شده در مخزن ته نشین تخلیه می شود.آب نمک از مخزن نمک به سر آب نمک پمپ می شود.این سر نمک آب نمک را با نرخ از پیش تعیین شده در مخازن مختلف توزیع می کند.آب نمک از حوضچه ته نشین شده بازیابی شده و توسط یک پمپ انتقال مجدداً به فرآیند پمپ می شود.لجن هایی که در انتهای حوضچه ته نشین می شوند ، قراضه شده و در نمکدان ها یا هر محل مورد تأیید دیگر دفع می شوند.

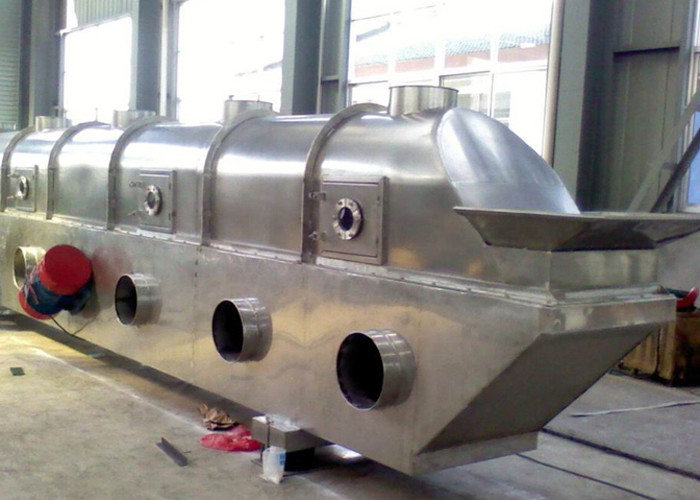

تجهیزات اصلی خشک کن تختخواب سیال ارتعاشی
خشک کن تخت سیال ارتعاشی سری HP توسط نیروی ارتعاش ناشی از موتور ارتعاش هدایت می شود.مواد در جهت معین تحت تأثیر نیروی جهش به جلو ، در همان زمان پارچه ای از نوع تخت باد یکنواخت باد گرم در حالت سیال شدن مواد ، ذرات مواد در تماس کامل با هوای گرم ، انتقال حرارت و جرم شدید فرایند ، راندمان حرارتی بالا ، حفره در حالت فشار منفی ، هوای مرطوب از فن تهویه ناشی از تخلیه خارج می شود ، مواد خشک از طرح بندر تخلیه می شوند ، تا به اثر ایده آل برسیم.این دستگاه به طور گسترده ای در صنایع نمک از مواد پودری و گرانول مانند عملیات خشک کردن ، خنک کننده و مرطوب کننده استفاده می شود.
خشک کن تخت مایع ارتعاشی مشخصات
| مدل | منطقه تخت سیال (متر × متر) | مرجع تبخیر آب (کیلوگرم در ساعت) | قدرت نامی (کیلو وات) |
| HP - 3.5 × 4.5 | 0.3 × 4.5 | 40 - 70 | 2 1.5 1.5 |
| HP - 4.5 × 4 | 4.5 × 0.4 | 65 - 100 | ۲ 2 ۲ ۲ |
| HP - 4.5 × 6 | 4.5 × 0.6 | 80 - 130 | ۲ 2 ۲ ۲ |
| HP - 6 × 6.0 | 0.6 × 6.0 | 120 - 180 | 2 3. 3.0 |
| HP - 7.5 6 6 | 0.6 × 7.5 | 150 - 220 | 2 3. 3.7 |
| HP - 9 × 6.0 | 0.9 × 6.0 | 160 - 280 | 2 3. 3.7 |
| HP - 7.5 9 9 | 0.9 × 7.5 | 180 - 300 | 2 3. 3.7 |
| HP - 7.5 12 12 | 1.2 × 7.5 | 300 - 400 | 2 × 5.5 |
| HP - 15 × 7.5 | 1.5 × 7.5 | 350 - 580 | 2 × 5.5 |
نمودار جریان تولید نمک
تأسیسات تولید مشتری
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
