اواپراتور MVR Circulation Forced Circular Multi Effect Customized Industrial Customized
شرح :
تبخیر فرایندی است که برای غلظت محلول با حذف حلال (عمدتا آب) به شکل خالص با استفاده از حرارت استفاده می شود.
تبخیر عبارت است از واحد عملیاتی که طی آن حلال از محلول با جوشاندن مایع در ظرف مناسب و خروج بخار و بقایای مایع غلیظ تبخیر می شود.
اواپراتور چند افکت
تبخیر چند اثر یکی از روشهای رایج مورد استفاده برای غلظت محلولهای آبی است.
اصلی ترین عامل م theثر بر اقتصاد سیستم تبخیرکننده تعداد تأثیرات است.
با افزایش تعداد تأثیرات می توان اقتصاد یک سیستم تبخیر کننده را افزایش داد.
اولین اثر تبخیر کننده چند اثر ، تأثیری است که بخار خام از آن تغذیه می کند.
بخارهای بدست آمده از اثر اول به عنوان یک محیط گرم کننده برای اثر دیگر عمل می کنند.
TVR یا MVR در اواپراتورهای اثر چندگانه برای استفاده از بخارات مرده استفاده می شود.
برای یک تبخیر کننده حداکثر دمای جوش در مرحله اول 80 and و در آخرین آن 40 است
در یک اثر بخار اواپراتور برای گرم کردن مایع تامین می شود.گرمای کلی از بخار منتقل نمی شود.بنابراین بقیه گرما هدر می رود. برای استفاده از بازده حرارتی ، تبخیر کننده اتصالات به گونه ای ساخته می شود که بخار حاصل از یک اثر می تواند به عنوان واسطه گرمایش برای اثر بعدی عمل کند.
خوراک رقیق در اولین جایی که تا حدی متمرکز شده است وارد می شود.سپس برای تمرکز بیشتر و به زودی به اثر دوم می رسد.غلظت نهایی در آخرین اثر انجام می شود.
در اولین اثر بخار خام تغذیه می شود که در آن فشار بخار بیشترین P1 است ، اثر دوم p2 است.
P1> p2.> p>.… ..P ، n تعداد جلوه ها است.این گرادیان فشار توسط پمپ خلاء و کندانسور حفظ می شود.
بسته به فشار بخار کمتر ، نقطه جوش مایع نیز با حرکت مایع کاهش می یابد.
مولفه های:
مورد |
2 جلوه اواپراتور |
3 جلوه اواپراتور |
4 جلوه اواپراتور |
5 جلوه اواپراتور |
|||
حجم تبخیر آب (کیلوگرم در ساعت) |
1200-5000 | 3600-20000 | 12000-50000 | 20000-70000 | |||
غلظت خوراک (٪) | بستگی به مواد دارد | ||||||
غلظت محصول () | بستگی به مواد دارد | ||||||
فشار بخار (Mpa) | 0.6-0.8 | ||||||
مصرف بخار (کیلوگرم) | 600-2500 | 1200-6700 | 3000-12500 | 4000-14000 | |||
دمای تبخیر (درجه سانتی گراد) | 48-90 | ||||||
دمای عقیم سازی (درجه سانتی گراد) | 86-110 | ||||||
حجم آب خنک کننده (T) | 9-14 | 7-9 | 6-7 |
5-6 |
ساختار:

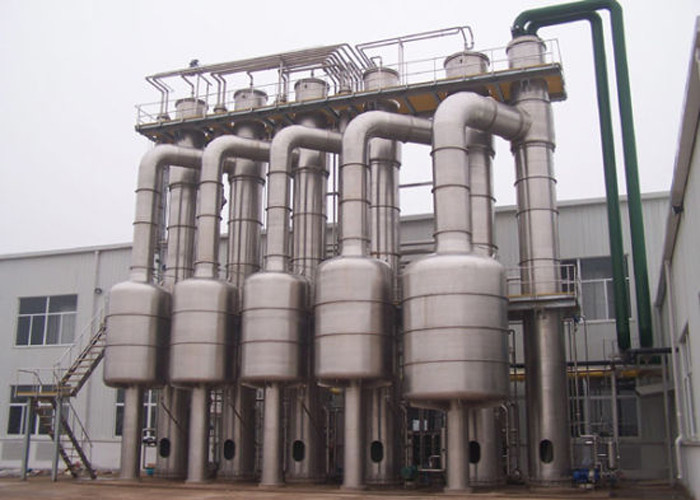

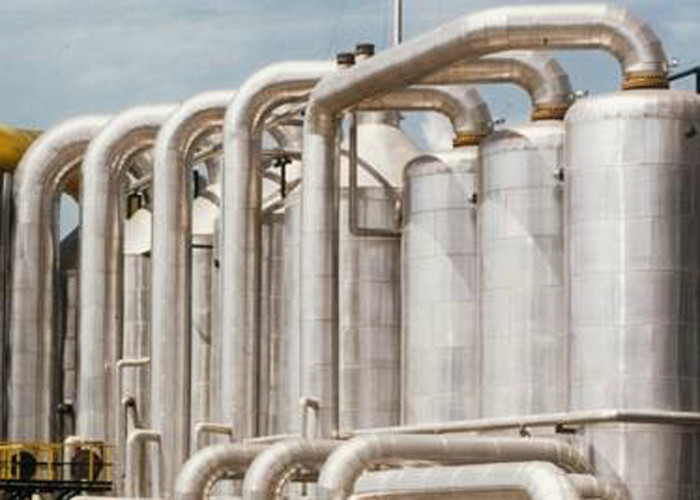

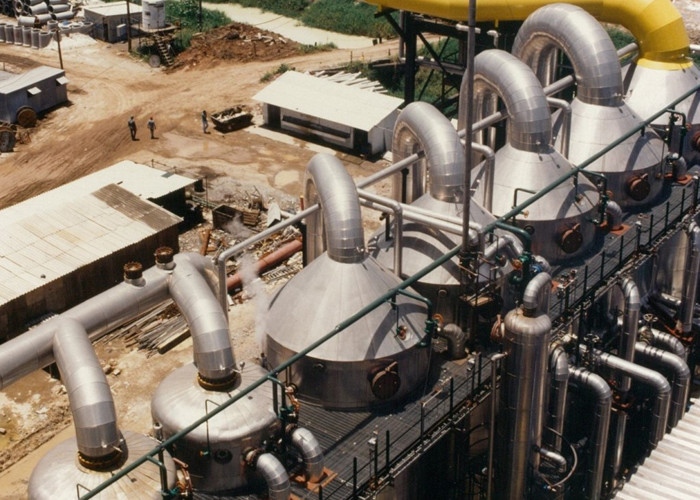

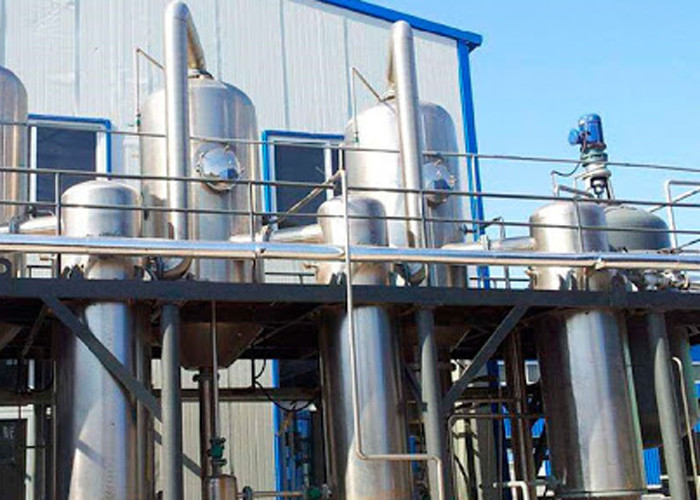

اواپراتور فیلم سقوط کننده چند منظوره شامل جدا کننده ها (اولی ، دوم ، سوم) و جدا کننده ها و اواپراتورها و پیش گرم کننده ها ، کندانسور و پمپ خلاء ، پمپ تغذیه ، پمپ گردش خون ، پمپ تخلیه ، پمپ آب متراکم ، خط لوله و اتصالات و غیره مجهز به توپ تمیز کننده پاشش CIP ، سنج خلاء ، دماسنج ، فشار سنج و غیره است.
امکانات:
1. همچنین می تواند همراه با تبخیر کننده و تبلور گردش اجباری برای مقابله با غلظت و تبلور محصول مواد گرانروی و مقیاس پذیر آسان استفاده شود.
2. با راندمان بالای هدایت گرما ، مصرف برق کم و غیره مشخص می شود.
3. می تواند به طور گسترده از گرمای ضایعاتی (مانند هوای گرم خشک کن و گاز دودکش) ، گرمای باقیمانده (آب متراکم ، آب فرآیند و بخار فلاش) برای تشکیل یک واحد دستگاه تبخیر گرمای تلف شده استفاده کند.
مشخصه:
1. ظرفیت تبخیر: از 500Kg/h تا 80T/h
2. مواد: فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L ؛
3. فرایند بسته کامل ، تبخیر سریع و کم درجه حرارت ؛
4. داخل لوله ها لوله های بهداشتی بدون درز صیقل دهنده آینه هستند ، بنابراین چسباندن مواد بر روی لوله آسان نیست.تمیز کردن آسان است ؛
5. مصرف بخار کم: 1 کیلوگرم بخار می تواند 3.5-4 کیلوگرم آب را تبخیر کند.
6. دمای تبخیر پایین: بخشی از بخار ثانویه را می توان از طریق پمپ فشار داغ نوع اسپری در بخاری تک منظوره استنشاق کرد.این امر از گرما به طور کامل استفاده می کند و دمای تبخیر پایین است.
7. نسبت غلظت زیاد: تبخیر فیلم در حال سقوط را تصویب کنید ، که باعث می شود مواد مایع با گرانروی بزرگتر به راحتی جریان یافته و تبخیر شوند ، مقیاس سخت ، زمان غلظت کوتاه ، نسبت غلظت می تواند به 1: 5 برسد.
8. این تجهیزات می تواند تولید خودکار ، مدیریت سیستم فکری را که مطابق با استاندارد GMP است ، تحقق بخشد.
9. می تواند با توجه به ویژگی های مختلف مواد و نیازهای مختلف کاربران ، در فرایندهای مختلف فناوری طراحی شود.
برنامه های کاربردی:
اواپراتورهای چندگانه بر اساس نیاز به طور گسترده در مناطق زیر استفاده می شود.تصفیه پساب: صنایع مانند شیمیایی ، دارویی ، نساجی ، رنگرزی ، آبجوسازی ، خودرو ، شیر ، صنایع غذایی و غیره ، پسابهای فرایندی را تولید می کند که برای محیط زیست مضر است.این فاضلاب ها عموماً شامل مقدار زیادی آب و ضایعات (آلاینده ها) هستند.با تبخیر آب از پساب با استفاده از سیستم MEE منجر به بازیافت آب می شود.
نمک زدایی: رد RO (اسمز معکوس) دارای مقدار زیادی آب است.با استفاده از MEE می توان آب را بازیافت کرد.
صنایع شیمیایی/ صنایع داروسازی: برای تولید محصول غلظت مورد نیاز مورد نیاز است یا مواد مورد نظر باید جدا شوند.با استفاده از سیستم MEE غلظت دلخواه به دست می آید.
صنعت شیر: شیر را می توان در سیستم MEE متمرکز کرد.
صنعت قند: آب نیشکر را می توان با سیستم MEE غلیظ کرد.
صنایع غذایی: غلظت آب گوجه فرنگی ، سوسیس ، غلظت آب میوه را می توان در سیستم MEE انجام داد.
مزایا: تبخیر را می توان با مصرف کم منبع گرما به دست آورد
