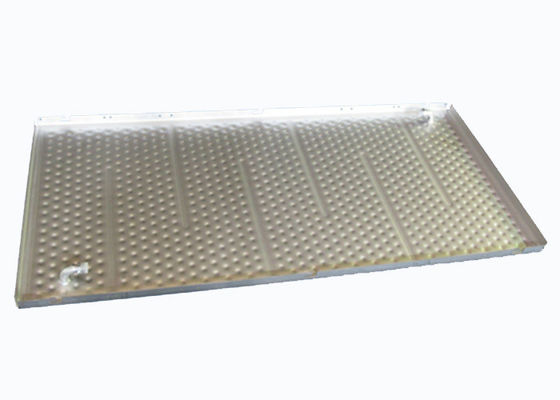

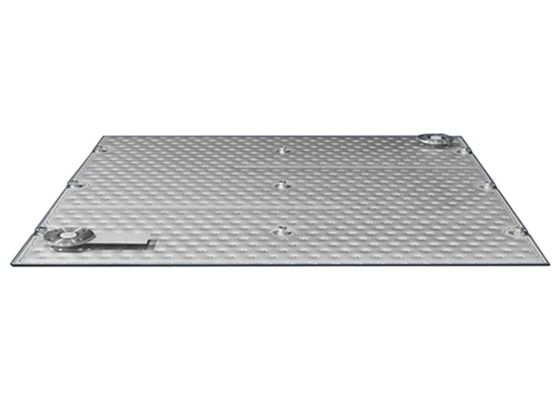

صفحه بالش جوش داده شده لیزری دو برجسته ISO برای مخزن خنک کننده شیر، یخ ساز، ذخیره سازی سرد
صفحه بالش جوش داده شده با لیزر
1. صفحه بالش با یک بالش در یک طرف زمانی ساخته می شود که یک صفحه نازک روی صفحه ضخیم با لیزر جوش داده شود و در هنگام باد کردن بالش صفحه ضخیم تغییر شکل ندهد.بنابراین صفحه بالشی که در آن صفحه نازک -2- با یک بالش تغییر شکل داده است و صفحه ضخیم هنوز صاف یا در شعاع نورد شده است، صفحه بالش تک برجسته نامیده می شود.

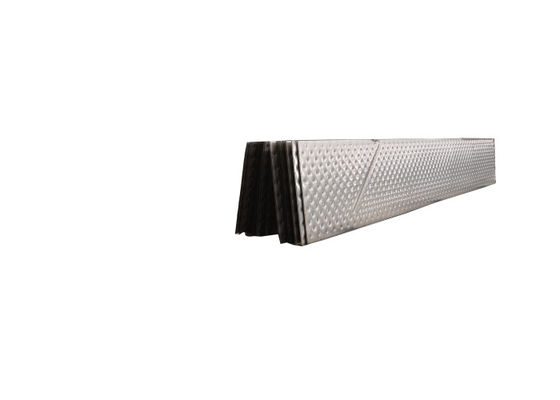

2. صفحه بالش با یک برآمدگی مضاعف در هر طرف زمانی ایجاد می شود که دو صفحه با ضخامت مساوی به هم جوش داده شوند، در هنگام باد کردن صفحه بالش، هر دو صفحه یکسان تشکیل می دهند.بشقاب بالش با دو طرف بالش به طور مساوی باد شده "صفحه بالش برجسته دوتایی" نامیده می شود.
مشخصه
ظرفیت فشار بالا (≥5MPa) | ضد رسوب |
ساختار فشرده | قابل طراحی به شکل |
انتقال حرارت بالا | مقاومت جریان کم |
حداکثر اندازه تک تکه: 2000 * 12000 میلی متر | آسان تمیز میشود |
مزایای
مزایای صفحات بالش/صفحات گودی
1. احتمال نشتی کمتر به دلیل جوشکاری با کیفیت بالا.
2. ضرایب انتقال حرارت بالاتر در نرخ جریان کمتر.
3. راندمان بالا در انتقال انرژی/الگوهای گودی جریان بهتری را ممکن میسازد که منجر به کارایی انرژی بالا میشود.
4. صفحه بالش در ساختار یکپارچه شده است و به آن استحکام بیشتری می دهد.
5. با توجه به برنامه هر طراحی امکان پذیر است.
مزایای جوش لیزری ژاکت گودی عبارتند از:
1. تولید سریعتر با مواد کمتر.
2. جوش های بسیار قوی، قابل اعتماد، ثابت با کیفیت بالا.
3. مناسب برای جوشکاری فولاد ضد زنگ، فولاد کربن، دوبلکس، تیتانیوم و آلیاژهای متعدد دیگر.
4. تغییر شکل کمتر در حین جوشکاری، به دلیل حرارت ورودی نسبتا کم توسط پرتو لیزر.
5. داخل مخزن تحت تاثیر قرار نمی گیرد. نیازی به کار مجدد نیست، حتی فیلم محافظ می تواند در طول جوشکاری باقی بماند.
6. ضخامت نامحدود زیر صفحه، زیرا پرتو لیزر فقط از یک طرف نفوذ می کند.
7. همانطور که هر شکلی را می توان طراحی و جوش داد، راه حل های متناسب ایجاد کرد.
8. فرآیند جوشکاری کاملاً خودکار با هزینه کم کار و محصول نهایی با کیفیت بالا.
برنامه های کاربردی
● واحد بازیابی حرارت صفحه:
این یک مورد خاص از مبدل حرارتی صفحه و پوسته است که برای بازیابی بخارهای مختلف و گرمای هدر رفته استفاده می شود.
● ژاکت گودی
ظرفیت باربری بالایی دارد و با طراحی خاص می تواند تا 5 مگاپاسکال برسد.
مخزن تخمیر
راکتور ژاکت
سایر مخازن ژاکت تبادل حرارتی
● سیستم خنک کننده
به عنوان اواپراتور در سیستم تبرید استفاده می شود
دستگاه آب یخ فیلم سقوط
یخ ساز لغزش بزرگ
● رطوبت گیر
رطوبت گیر عمدتا از کولر، جداکننده و غیره تشکیل شده است.
● سفارشی
ما می توانیم عناصر انتقال حرارت را از مواد مختلف و اشکال دلخواه طراحی و بسازیم تا نیازهای خاص شما را برآورده کنیم
