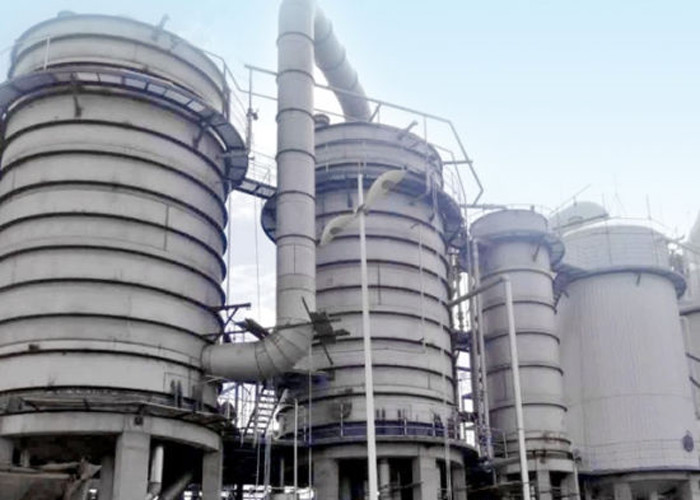

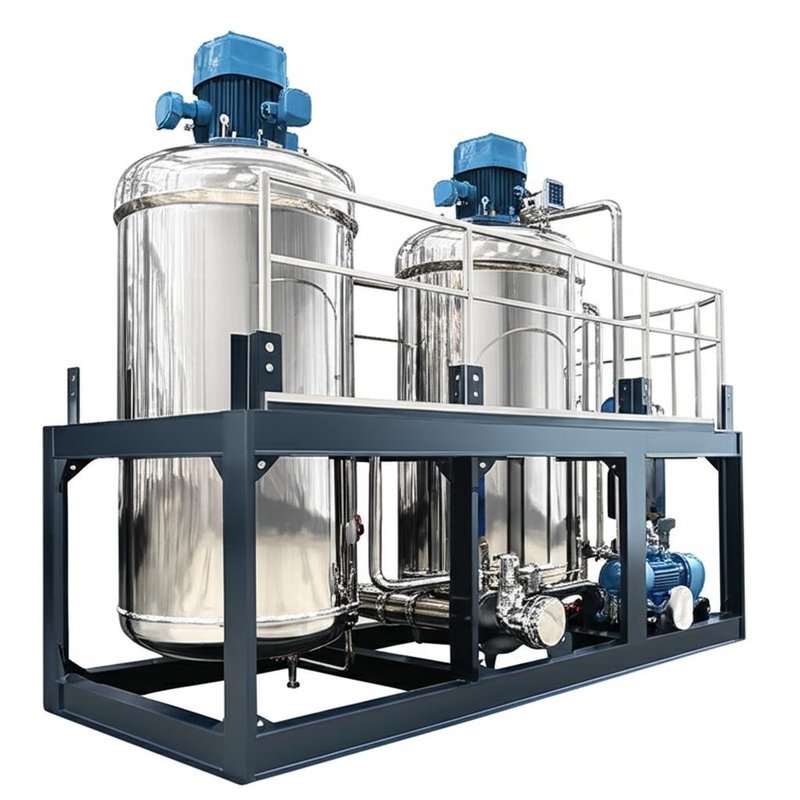

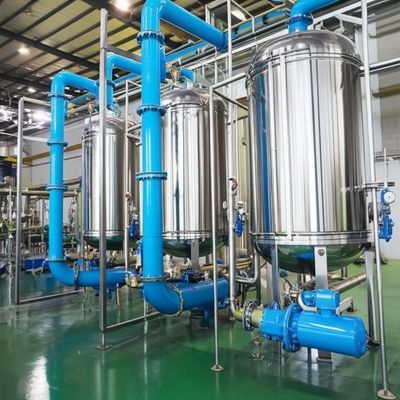

دستگاه تبخیر مکانیکی بخار MVR تبخیر کننده

فیلم سقوط MVR تبخیرکننده فاضلاب مکانیکی بخار فاضلاب

تبخیر کننده مکانیکی بخار فشرده سازی (MVR)

تراکم مکانیکی بخار در مقایسه با سیستم های معمولی ، انرژی مورد استفاده در فرایند تبخیر را تا 90 درصد کاهش می دهد.

با استفاده مجدد از انرژی حرارتی موجود در بخار کار می کند. این انرژی در غیر این صورت هدر می رود. در یک کارخانه تبخیر فیلم معمولی ، مایع خوراک وارد بالای یک محفظه عمودی به نام Calandria می شود. مایع در تعداد زیادی عمودی پراکنده می شود لوله ها در حالی که به سمت پایین جریان می یابد ، تمایل به ایجاد یک فیلم در داخل لوله دارد. بین قسمتهای بالا و پایین Calandria یک قسمت مهر و موم شده وجود دارد که لوله ها از یک ژاکت بخار با درجه حرارت بالا عبور می کنند. این بخش به عنوان یک مبدل حرارتیهنگامی که بخار داغ در خارج لوله ها متراکم می شود ، گرمای نهان را آزاد می کند که باعث افزایش دمای مایع خوراک در لوله ها می شود. تا زمانی که مایع خوراک از انتهای لوله خارج شود ، مقدار زیادی از آب با خروج از آن تبخیر شده است. یک مایع چسبناک غلیظ. آبی که از آن تبخیر شده است لوله را به عنوان بخار خارج می کند. در قسمت پایین Calandria ، مقداری از مایع غلیظ جمع شده و می توان آن را بیرون کشید ، مخلوط داغ به یک محفظه سردتر به نام Separator منتقل می شود. مقدار بیشتری از مایع غلیظ به پایین می افتد تا خارج شود و بخار به سمت بالا افزایش می یابد. این بخار در حال حاضر بیشترین انرژی را که در ابتدا به سیستم وارد می شد ، شامل می شود.

فن توربو بخار را از جدا کننده می کشد و دوباره آن را فشرده می کند ، فشار را افزایش می دهد و بنابراین درجه حرارت را تا جایی افزایش می دهد که بخار بتواند بار دیگر به عنوان منبع گرما استفاده شود. ایده آل برای فشار ، دما و حجم فرآیند تبخیر MVC. در قلب آن پروانه ای با سرعت بسیار بالا با سرعت نوک بیش از 1000 کیلومتر در ساعت سریعتر از سرعت هواپیمای جت قرار دارد. روتور احتمالاً بالاترین نوک را دارد سرعت هر پروانه جوش داده شده که تا به حال تولید شده است. بخار دوباره گرم شده را می توان مجدداً در Calandria تغذیه کرد تا انرژی گرمایی مورد نیاز برای تبخیر بیشتر مایع خوراک را هنگام عبور از لوله ها تأمین کند. روش مقرون به صرفه ای برای حفظ و استفاده مجدد از گرمای نهان موجود در بخار. انرژی که در غیر این صورت هدر می رود. هنگامی که این فرایند شروع شده و دمای آن افزایش می یابد ، تنها انرژی مورد نیاز برق استرانندگی با فن توربو

با افزایش هزینه های انرژی ، استفاده از تبخیرکننده های فشرده سازی مکانیکی بخار (MVR) نیز افزایش یافته است.صرفه جویی در مصرف انرژی با استفاده از فناوری MVR قابل توجه است.اواپراتورهای MVR طوری طراحی شده اند که با مصرف انرژی بسیار کم و در عین حال تولید میعانات تمیز برای به حداقل رساندن مصرف آب شیرین در آسیاب کار کنند.

اصل کار

بخار ثانویه را با استفاده از کمپرسور گریز از مرکز بخار یا سایر دستگاههای فشرده سازی بخار فشرده کنید تا مطمئن شوید که خواص فیزیکی آن با الزامات گرمایش بخار مطابقت دارد.تبخیری که از آن به عنوان بخار حرارتی استفاده می کند ، فقط هنگام راه اندازی دستگاه نیاز به تامین بخار تازه دارد.پس از ورود به حالت عادی ، نیازی به تامین بخار جدید نیست و هیچ بخار ثانویه (یا بسیار اندک) به تراکم نیاز ندارد.بنابراین تبخیر MVR تقاضای بخار را به میزان قابل توجهی کاهش می دهد اما نیروی بیشتری مصرف می کند.

مشخصات

صرفه جویی در انرژی: راندمان حرارتی بالا ، صرفه جویی در مصرف انرژی ، مصرف انرژی کمتر ، مصرف انرژی

تبخیر 1 تن آب حدود 1/5 تا 1/3 تبخیر کننده معمولی است.

حفاظت از محیط زیست: کاملاً از شر وابستگی به دیگ بخار خلاص شوید ، اواپراتور فشار مکانیکی بخار می تواند توسط برق راه اندازی شود. بدون دیگ بخار ، نیازی به سوزاندن ذغال سنگ ، مقدار کمی بخار ، مقدار کمی آب خنک کننده نیست.

هزینه کارکرد پایین است: به دلیل مصرف کم انرژی ، هزینه کارکرد کل اواپراتور تنها 1/3 تا 1/2 اواپراتور سنتی است.

منطقه کوچک: سیستم دارای ساختار مکانیکی متراکم بالا است ، بنابراین سطح پوشش کمتر از 50 of از تبخیر کننده سنتی است.

تبخیر خفیف: تبخیر در دمای پایین ، اختلاف دمای انتقال حرارت کم است ، بنابراین مقیاس بندی سیستم آسان نیست.

درجه بالایی از اتوماسیون: درجه بالایی از اتوماسیون ، عملکرد ساده ، عملکرد آسان.

برنامه های کاربردی MVR

فناوری تبخیر MVR در صرفه جویی در انرژی و دمای پایین جایگزین اواپراتورهای ساده می شود.MVR به طور گسترده در بسیاری از برنامه ها استفاده می شود ، از جمله:

تخلیه مایع صفر برای تصفیه فاضلاب صنعتی

صنایع شیمیایی برای تبخیر ، تبلور و تصفیه

غلظت نمک نمک

غلظت آب نمک RO

غلظت صنعت نوشیدنی (شیر ، آب میوه ، شکر و غیره)

غلظت صنایع غذایی (MSG ، سویا ، پروتئین ، شکر)

غلظت صنعت داروسازی (داروها ، ویتامین ها)

ترسیم اصل کار

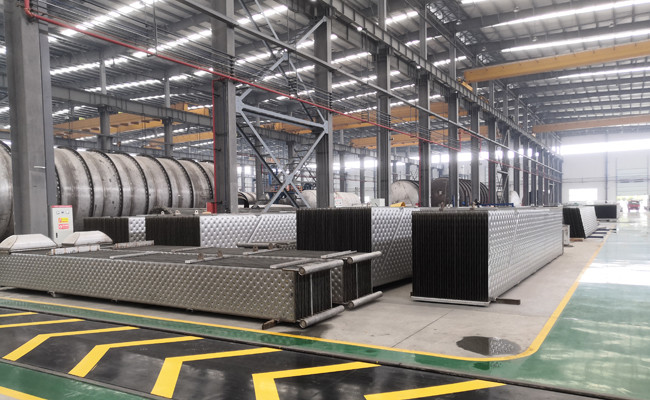

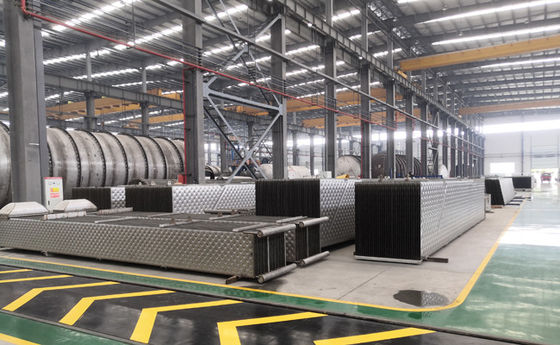

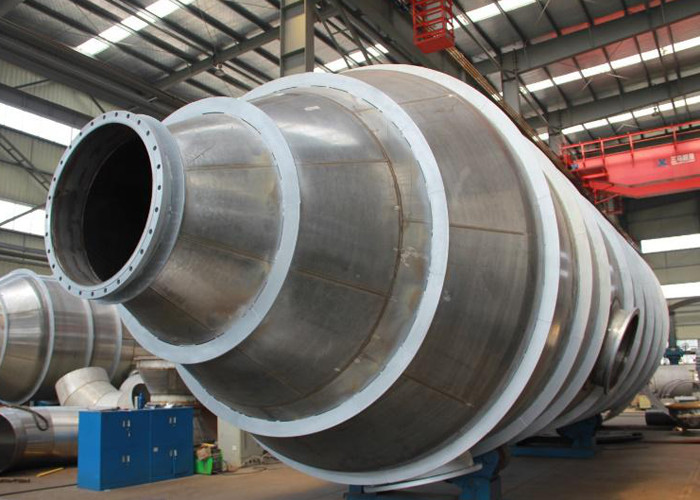

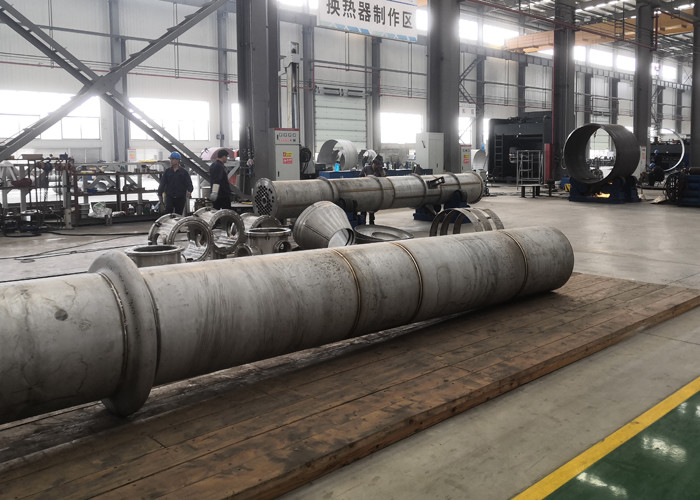

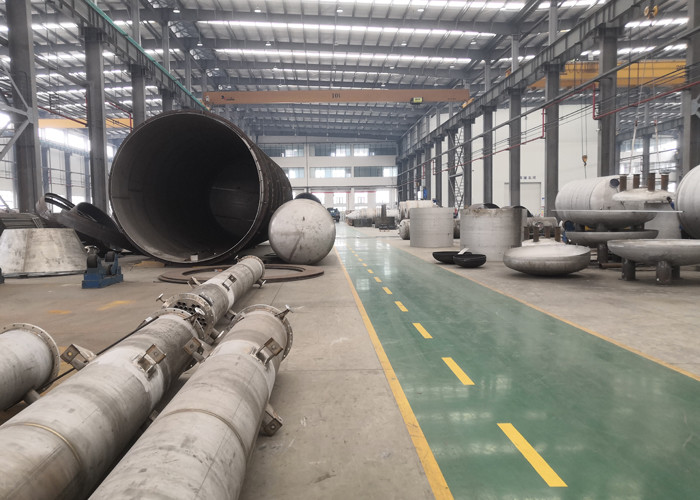

کارگاه ماشینکاری و مونتاژ

برچسب: تبخیر کننده صرفه جویی در انرژی MVR ؛ اواپراتور صنعتی MVR
