صرفه جویی در انرژی جوشکاری لیزری صنعتی تبخیر کننده بالش ورق در سیستم تبخیر MVR
توضیحات MVR
سیستم فشرده سازی مجدد مکانیکی تبخیر ، که MVR نامیده می شود و اصل آن فشرده سازی دومین بخار تولید شده توسط اواپراتور توسط کمپرسور بخار با راندمان بالا است.این فرایند انرژی الکتریکی را به انرژی گرمایی منتقل می کند و فشار و دمای بخار دوم را بیشتر می کند.دومین بخار با دمای بالاتر به اتاق تبخیر ارسال می شود تا محصول را برای تبخیر گرم کند.بنابراین می توان از گرمای نهان تبخیر بخار دوم به صورت دایره ای استفاده کرد.با استفاده از انرژی کمتر که انرژی مکانیکی چرخ تیغه کمپرسور به عنوان پمپ حرارتی فشاری است ، انرژی به محیط گرمایش اضافه می شود و بصورت دایره ای در فرآیند گرمایش استفاده می شود.در این شرایط ، نیازی به افزودن بخار اولیه به عنوان محیط گرم کننده نیست.
ویژگی های اصلی:
فناوری صرفه جویی در انرژی تبخیر کننده MVR پیشرفته ترین فناوری بین المللی تبخیر کننده است ، فقط به چند بخار زنده نیاز دارد (هنگام شروع به اواپراتور به چند بخار زنده احتیاج است ، در حالت عادی تقریباً نیازی به بخار زنده نیست) ، که هزینه های عملیاتی کسب و کار را تا حد زیادی کاهش می دهد ، آلودگی محیط زیست را کاهش می دهد.
با توجه به اتخاذ منبع گرمای تامین کننده کمپرسور ، اختلاف دمای کمی در مقایسه با تبخیر کننده سنتی وجود دارد و می تواند به تبخیر متوسط برسد ، کیفیت محصول را تا حد زیادی بهبود بخشد و رسوب را کاهش دهد.
نیازی به کندانسور نیست یا فقط نیاز به کندانسور کوچک است ، ساختار و فرآیند بسیار ساده است ، می تواند عملکرد خودکار کامل ، کار مداوم ، ایمنی و قابل اعتماد باشد.
این سیستم داخلی تبخیر کننده مجهز به خط لوله CIP تمیز است که می تواند به نظافت در محل ، کارکرد آسان و بدون زاویه م deadد دست یابد.
مواد مایع را می توان در دمای پایین (50-100 ℃) در این تبخیر تبخیر کرد ، مواد مایع یکنواخت است و بدون مواد جاری ، کک کردن آسان نیست ، تغییر رنگ حرارت مواد حداقل است.
به دلیل استفاده از 100٪ بازیافت گرمای پنهان بخار ثانویه ، از استفاده از بخار زنده به طور کامل اجتناب کنید ، بنابراین مصرف بخار را تا حد زیادی کاهش دهید.
برای مواد حساس به حرارت می توان با پمپ خلاء استفاده کرد ، که می توان آن را در نزدیکی فشار مطلق در خلا انجام داد ، بنابراین برای درک تبخیر در دمای پایین ، حداقل دمای تبخیر می تواند 50 باشد.
کنترل و اتوماسیون ساده فرآیند - به دلیل مقدار کمی احتباس مایعات ، تبخیر کننده فیلم در حال سقوط می تواند با توجه به درجه خلاء مختلف/ ظرفیت تغذیه/ غلظت/ دما ، که شرایط اساسی برای کیفیت پایدار محصولات است ، تغییر کند.
ویژگی های فنی MVR
فناوری MVR از بخار تولید شده برای گرما به جای منابع گرمای گران قیمت استفاده می کند
فناوری MVR نیازی به برج خنک کننده ندارد و استفاده از آب خنک کننده را تا حد زیادی کاهش می دهد
فناوری MVR کارآمدتر از فناوری تبخیر چند اثر سنتی است که باعث صرفه جویی در انرژی و کاهش هزینه های عملیاتی می شود
فناوری MVR صرفه جویی در مصرف انرژی ، صرفه جویی در مصرف آب ، سازگار با محیط زیست و کمک به بازیافت منابع است
فناوری MVR تبخیر در دمای پایین را بدست می آورد و تاثیر آن را روی مواد شما بسیار کاهش می دهد
ساختار سیستم فناوری MVR ساده ، کاملاً خودکار و با عملکرد مداوم است
سیستم های MVR شامل یک اواپراتور ، یک کمپرسور بخار ، جدا کننده ها ، پمپ ها ، لوله کشی ها ، ابزار دقیق و اجزای کنترل الکتریکی است.
سیستم های MVR را می توان در اطراف اواپراتورهای ساده یا اواپراتورهای پیچیده لوله فیلم پیچیده طراحی کرد
سیستم های MVR می توانند از فشرده سازی بخار ساده یا پمپ های ریشه پیچیده استفاده کنند
سیستم های MVR می توانند حجم مایع کمتری داشته باشند ، یا سیستم های مخزنی با حجم بیشتر باشند
سیستم های MVR می توانند انواع تبخیر را بدست آورند ، طراحی فرآیند و ترکیب سیال این را تعیین می کند
مقایسه هزینه عملیات
عملکرد دو فرایند تبخیر برای درمان در جدول نشان داده شده است.
عملکرد دو فرایند تبخیر برای تصفیه فاضلاب کاغذ
| مورد | 5 ایستگاه اثر | فرایند تبخیر ترکیبی | ||
| MVR قبل از غلظت | ایستگاه تبخیر 5 اثر | |||
| آب تبخیر (t/h) | 100 | 64.28 | 35.72 | |
| غلظت ورودی ()) | 10 | 10 | 20 | |
| غلظت خارج ()) | 45 | 20 | 45 | |
| منطقه اواپراتور (㎡) | 10000 | 8500 | 4000 | |
| منطقه کندانسور (㎡) | 800 | / | 300 | |
| مصرف | بخار (t/h) | 25 | / | 9 |
| برق (کیلووات ساعت/ساعت) | 500 | 1600 | 180 | |
| آب (t/h) | 900 | / | 350 | |
| هزینه جاری | RMB/ساعت | 4500 | 960 | 1633 |
| ظرفیت تبخیر آب RMB/T | 45 | 25.93 | ||
| RMBx10000/روز | 10.8 | 6.2 | ||
| RMBx10000/سال (340 روز) | 3672 | 2115 | ||
توجه: در برآورد هزینه بهره برداری: بخار 150 ترمبی در تن ، برق 0.6 روبل در کیلووات ساعت ، آب 0.5 ترابایت در تن.
سرمایه گذاری تجهیزات ترکیبی فرآیند تبخیر افزایش یافت: اواپراتور (2500 متر مربع) 375x10000 RMB؛کمپرسور MVR 400x10000rmb ، مجموع 775x10000 RMB
کاهش هزینه عملیاتی سالانه فرآیند تبخیر ترکیبی: 3672-2115 = 1557 (10000RMB)
افزایش دوره بازپرداخت فرآیند تبخیر ترکیبی: 755 ÷ 1557 = 0.5 سال
مشاهده می شود که با مقیاس 100 تن در ساعت به عنوان مثال ، فرایند تبخیر ترکیبی می تواند سرمایه گذاری افزایش یافته را در نیم سال بازیابی کرده و در آینده 1557 (10000 RMB) در سال ، با مزایای اقتصادی قابل ملاحظه ، ذخیره کند.
ظرفیت جابجایی می تواند تا 100T/h باشد ، با مزایایی مانند فضای کوچک کف ، ساختار جمع و جور ، عملکرد پایدار و غیره.
ترسیم اصل کار

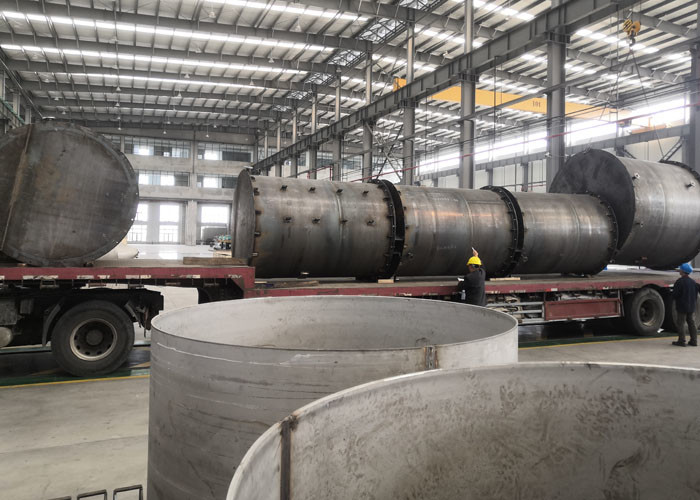

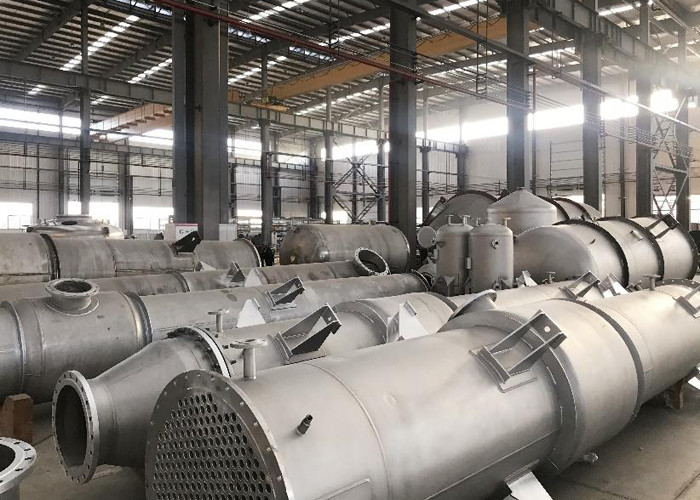

قابلیت تولید و گواهینامه ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
