مرور کلی
یک صفحه بالش (همچنین به عنوان یک صفحه مبادله گرما حفره ای یا حفره ای نیز شناخته می شود) از دو ورق فلزی ساخته شده است که معمولاً از فولاد ضد زنگ هستند و سپس با لیزر جوش داده می شوند و سپس برای ایجاد کانال های جریان داخلی پر می شوند.هنگامی که در یک کریستالیزه کننده ادغام شده است، این صفحه ها حرارت را به طور دقیق حذف می کنند یا اضافه می کنند تا باعث افزایش اشباع و رشد کریستال با شیب های حرارتی پایدار و قابل کنترل شود.
توجه: این صفحه اصول مهندسی و گزینه های پیکربندی را به جای هر گونه داده اختصاصی فروشنده خاص ارائه می دهد.و هیدرولیک باید توسط طراحی و آزمایش خاص پروژه تأیید شود.
بخش صفحه ی بالش (لحیم شده با لیزر)
کانال های "پوش" جوش داده شده با لیزر، آشفتگی و سطح را افزایش می دهند و انتقال گرما را بهبود می بخشند در حالی که ساخت و ساز را جمع و جور و تمیز می کنند.
چگونه کار می کند
مراحل فرآیند
- آماده سازی خوراک:آب نمک را برای خالص بودن هدف فیلتر کنید.
- کنترل حرارتی:رسانه های گرمایش/برداری را در داخل بشقاب های بالش به گردش در بیاورید تا تشدید کنترل شده (برداری یا تبخیر جزئی) ایجاد شود.
- هسته سازی و رشد:دمای ثابت و زمان اقامت را برای دستیابی به عادت کریستالی مورد نظر و توزیع اندازه حفظ کنید.
- جداسازی جامد ٬ مایع:کریستال ها را از مایع مادر جدا کنید؛ بشویید و مطابق با مشخصات خشک کنید.
چرا تخت های بالش استفاده می شود؟
- تراکم بالای منطقه انتقال گرما
- هندسه کم آلودگی با کانال های صاف
- ساختار محکم و کاملاً جوش داده شده
- شکل های انعطاف پذیر برای مخازن، دیواره ها یا پانل های غوطه ور
کریستالیزه کننده خنک کننده
بشقاب های بالش را می توان به عنوان جاکت ها، پانل های غوطه ور یا پوشش های دیواری برای هدایت خنک سازی کنترل شده در کریستالیزه کننده های صنعتی برای نمک و محصولات مرتبط استفاده کرد.
درخواست ها
- کریستالیزاسیون نمک دریا و آب شور
- بازیافت نمک صنعتی و پولیش ZLD
- آب نمک فرآوری شده (NaCl، نمک های مخلوط) با مواد مقاوم به خوردگی
- آزمایش برای کریستالیزاسیون مستمر یا دسته به مقیاس کامل
مهندسی و گزینه ها
مواد به طور معمول شامل فولاد ضد زنگ (به عنوان مثال 304/316L) یا درجه های بالاتر آلیاژ / دوپلیکس برای محیط های غنی از کلرید یا خشن است.مسیر جریان) برای تعادل ضریب انتقال گرما و کاهش فشار طراحی شده استوظایف حرارتی، انتخاب رسانه (آب گرم، بخار، روغن حرارتی، آب سرد) و استراتژی های تمیز در محل بر اساس شیمی مواد غذایی و کیفیت کریستال هدف طراحی می شوند.
برای اندازه گیری دقیق (وظیفه، منطقه، ∆T، اجازه آلودگی، هیدرولیک) ما یک بسته طراحی خاص پروژه را پس از دریافت آزمایشات مواد غذایی، دمای کار، خدمات،و اهداف تولید.

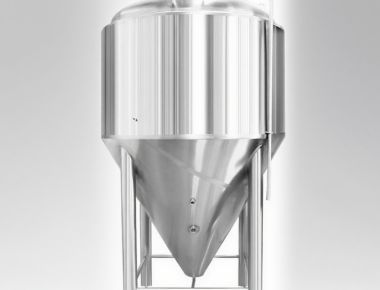

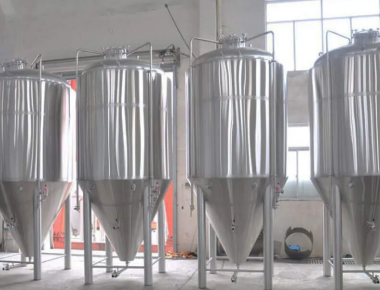

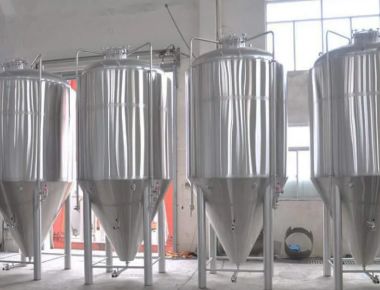

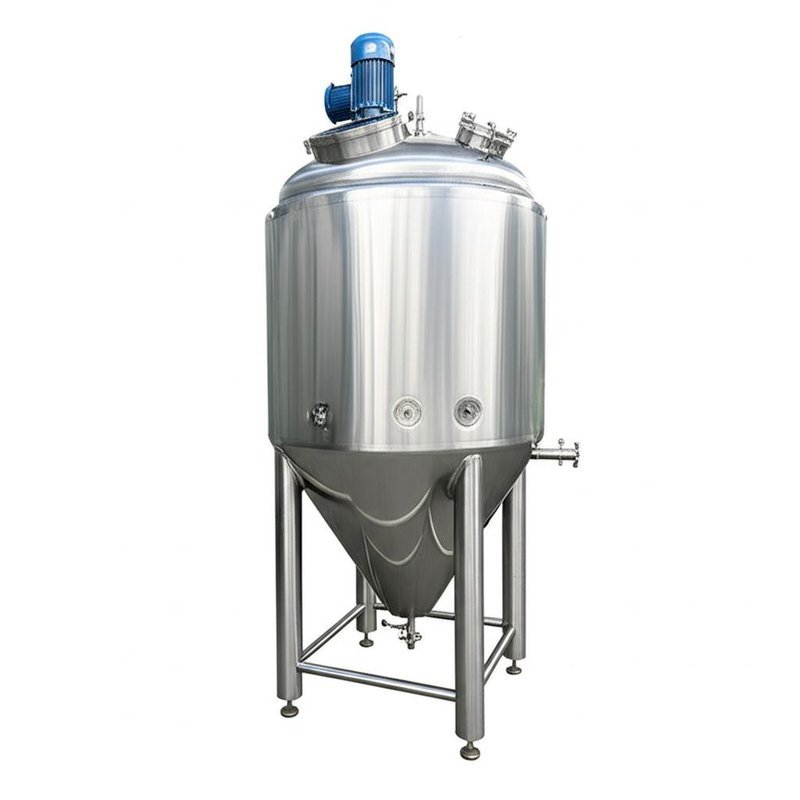

ظرف پوشیده از بشقاب بالش
مخازن پوشیده با بشقاب های بالش جریان گرمای یکنواخت را برای کریستالیزه کننده ها و مخازن مادر الکل فراهم می کنند و از رشد پایدار و توزیع اندازه کریستال قابل تولید پشتیبانی می کنند.
کیفیت، تمیز کردن و عملیات
- کیفیت کریستال:خنک سازی/ تبخیر کنترل شده برای تنظیم عادت و اندازه؛ از آب مادر پنهان شده اجتناب کنید.
- پاکسازی:کانال های جوشکاری صاف و پانل های قابل برداشت / قابل دسترسی از تمیز کردن دوره ای در برابر مقیاس پشتیبانی می کنند.
- اتوماسیون:درجه حرارت، زمان اقامت و نظارت بر تراکم خمیر، تولید و مصرف انرژی را ثبات می دهد.
