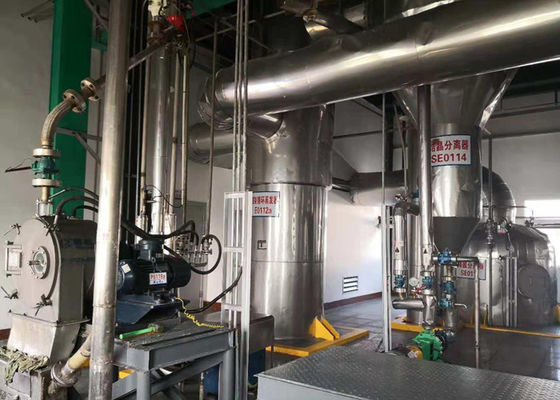

مبدلهای نوع لوله ای تجهیزات تبخیر کننده MVR با گردش اجباری
اواپراتور فیلم سقوط لوله ای MVR
اصل کار و ویژگی ها:
پس از پیش گرم شدن توسط پیش گرم کننده ، مواد از جعبه لوله بالای مبدل حرارتی اضافه می شود.مواد از طریق توزیع کننده مایع در هر لوله تبادل حرارت توزیع می شود و یک فیلم مایع یکنواخت در امتداد دیواره داخلی لوله تبادل حرارت تشکیل می شود.فیلم مایع موجود در لوله توسط بخار حرارتی در طرف پوسته در جریان جریان رو به پایین گرم می شود ، در حالی که به سمت پایین جریان می یابد جوشانده و تبخیر می شود.در انتهای لوله تبادل حرارت ، مواد مایع غلیظ و بخار ثانویه می شود.مایع غلیظ در جعبه لوله پایینی می افتد و بخار ثانویه وارد جداکننده مایع گاز می شود.در جدا کننده گاز مایع ، قطرات مایع جذب شده توسط بخار ثانویه برداشته می شوند و تبخیر ثانویه خالص از جدا کننده به کمپرسور منتقل می شود.کمپرسور بخار ثانویه را فشرده می کند و آن را به سمت پوسته مبدل حرارتی به عنوان بخار حرارتی برای منبع گرمای اواپراتور ارسال می کند.فرایند تبخیر مداوم محقق می شود.
ویژگی های تبخیر کننده فیلم سقوط MVR به شرح زیر است
1. محلول به شکل فیلم در اواپراتور یک طرفه با ضریب انتقال حرارت بالا جریان می یابد.
2. مساحت کوچکی را در بر می گیرد.
3. برای مواد حساس به حرارت ، می توان آن را به یک ماده گذرا تبدیل کرد ، زمان نگهداری مواد کوتاه است و به راحتی نمی توان باعث خرابی مواد شد.
4. مصرف کم انرژی ؛
5. احتباس مایع کوچک ، تمیز کردن خودکار آسان است.
سیستم تبخیر فیلم سقوط MVR برای غلظت مواد و پیش غلظت تبلور نمک مناسب است.برای تبخیر مواد بدون ذرات ، مقیاس بندی آسان و با ویسکوزیته پایین مناسب نیست ، به ویژه برای مواد حساس به حرارت.
ویژگی های اصلی:
فناوری صرفه جویی در انرژی تبخیر کننده MVR پیشرفته ترین فناوری بین المللی تبخیر کننده است ، فقط به چند بخار زنده نیاز دارد (هنگام شروع به اواپراتور به چند بخار زنده احتیاج است ، در حالت عادی تقریباً نیازی به بخار زنده نیست) ، که هزینه های عملیاتی کسب و کار را تا حد زیادی کاهش می دهد ، آلودگی محیط زیست را کاهش می دهد.
با توجه به اتخاذ منبع گرمای تامین کننده کمپرسور ، اختلاف دمای کمی در مقایسه با تبخیر کننده سنتی وجود دارد و می تواند به تبخیر متوسط برسد ، کیفیت محصول را تا حد زیادی بهبود بخشد و رسوب را کاهش دهد.
نیازی به کندانسور نیست یا فقط نیاز به کندانسور کوچک است ، ساختار و فرآیند بسیار ساده است ، می تواند عملکرد خودکار کامل ، کار مداوم ، ایمنی و قابل اعتماد باشد.
این سیستم داخلی تبخیر کننده مجهز به خط لوله CIP تمیز است که می تواند به نظافت در محل ، کارکرد آسان و بدون زاویه م deadد دست یابد.
مواد مایع را می توان در دمای پایین (50-100 ℃) در این تبخیر تبخیر کرد ، مواد مایع یکنواخت است و بدون مواد جاری ، کک کردن آسان نیست ، تغییر رنگ حرارت مواد حداقل است.
به دلیل استفاده از 100٪ بازیافت گرمای پنهان بخار ثانویه ، از استفاده از بخار زنده به طور کامل اجتناب کنید ، بنابراین مصرف بخار را تا حد زیادی کاهش دهید.
برای مواد حساس به حرارت می توان با پمپ خلاء استفاده کرد ، که می توان آن را در نزدیکی فشار مطلق در خلا انجام داد ، بنابراین برای درک تبخیر در دمای پایین ، حداقل دمای تبخیر می تواند 50 باشد.
کنترل و اتوماسیون ساده فرآیند - به دلیل مقدار کمی احتباس مایعات ، تبخیر کننده فیلم در حال سقوط می تواند با توجه به درجه خلاء مختلف/ ظرفیت تغذیه/ غلظت/ دما ، که شرایط اساسی برای کیفیت پایدار محصولات است ، تغییر کند.
ظرفیت جابجایی می تواند تا 100T/h باشد ، با مزایایی مانند فضای کوچک کف ، ساختار جمع و جور ، عملکرد پایدار و غیره.
استفاده از تبخیر کننده مکانیکی بخار MVR در مقایسه با تجهیزات تبخیر سنتی محاسبه شده با تبخیر 1T آب
| نام | بخار | قدرت الکتریکی | هزینه کل (RMB) | ||
| ظرفیت تبخیر (کیلوگرم در ساعت) | مصرف (T) | هزینه (RMB) | مصرف (کیلو وات) | هزینه (RMB) | |
| اواپراتور تک جلدی | 1.1 | 220 | 3 | 2.1 | 222.1 |
| اواپراتور دو اثر | 0.55 | 110 | 3 | 2.1 | 112.1 |
| اواپراتور سه افکت | 0.4 | 88 | 3 | 2.1 | 90.1 |
| اواپراتور MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
ترسیم اصل کار
مشخصات محصول
