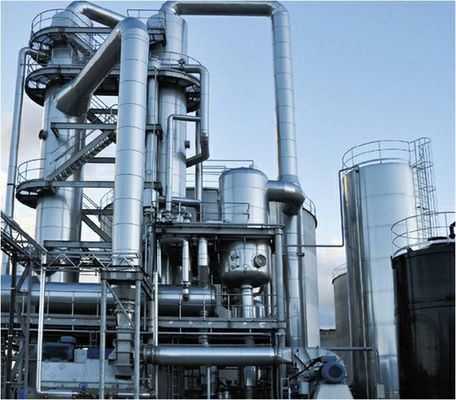

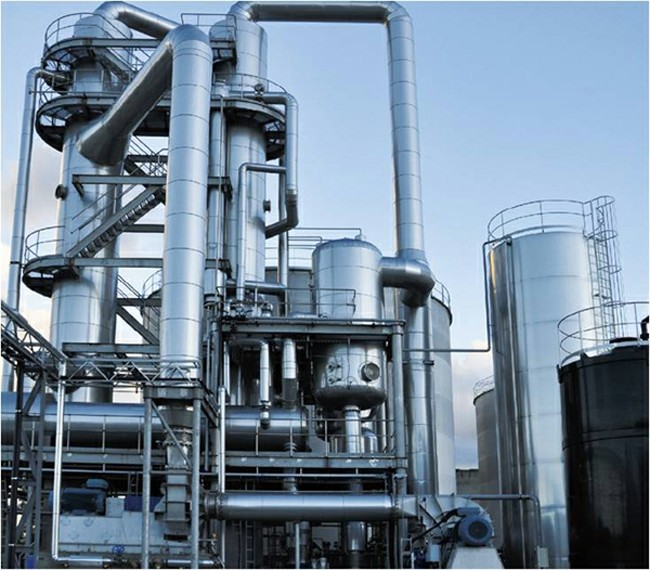

سیستم کریستالیزه کننده تبخیر کننده MVR واحد لیتیوم هیدروکسید 4T/H
طراحی شده برای باتری درجه LiOH·H2O: غلظت MVR تک اثر با کریستالیزاسیون جریان اجباری و دستکاری مداوم مواد جامد.
"هانپو" EPC را به صورت کلیدی تحویل می دهدکریستالیزاسیون بخارگر MVRسیستم هایهیدروکسید لیتیوم (LiOH·H2O). اين خط MVR تک اثر براي حدود4 تن در ساعت تبخیر*(اعتماد بر تغذیه) ، غلظت مایع لیتیوم و تولید کریستال های پایدار و کم آلودگی.تبخیر MVR,کریستالیزه کننده های جریان اجباری,سانتریفیوژ های فشار دهنده، شستشوی کریستالی، وپولیش کندنساتیبرای به حداقل رساندن انرژی و به حداکثر رساندن بهره وری.
* ظرفیت بستگی به غلظت خوراک، پنجره دمایی و مشخصات کریستال مورد نیاز دارد.
چالش های تولیدی که ما حل می کنیم
استفاده بالا از بخار و OPEX، خوردگی ناشی از کلرید، مقیاس بندی / آلودگی در غلظت های بالای LiOH، کیفیت گرده افشانی خارج از مشخصات، و حرکات کریستال سازی ناپایدار. راه حل مبتنی بر MVR ما ارائه می دهدتبخیر دمای پایین، هیدرولیک بهینه، انتخاب مواد (به عنوان مثال،SS316L / Duplex 2205 / تیتانیوم) وCIP / شستشوی آنلاینبرای نگه داشتن انتقال گرما پایدار.
چرا هانپو
|
طراحی خاص شیمی
|
انرژی خاص پایین (MVR)
|
سازگاری با کیفیت باتری
|
متالورژی مقاوم به خوردگی
|
با ما چه مي خواي؟
- کاملبسته فرآیندبا تعادل حرارت و مواد وCAPEX/OPEXتحلیل
- اثر تکتبخیرگر MVRاندازه گیری شده برای ~4 t/h کار تبخیر
- کریستالیزه کننده ی گردش اجباریبا کنترل دانه برای LiOH·H2O
- سانتریفیوژ فشاربرای تخلیه مداوم و شستن کریستال
- جدا کردن/پلیش کردن گردهی برای استفاده مجدد؛ اتوماسیون PLC/SCADA
نحوه کار تبخیر کننده MVR
ایده اصلی:دوباره بخار خود را به عنوان محیط گرمایش استفاده کنید. کمپرسور دمای بخار را افزایش می دهد تا بتواند در سمت مبادله کننده فشرده شود و مایعات بیشتری را جوش دهد و چرخه انرژی را ببندد.
- تبخير:مایع لیتیوم گرم می شود؛ بخشی از آب به بخار تبدیل می شود.
- کمپرس:یک کمپرسور مکانیکی (مرکز گریز / ریشه) فشار بخار و دمای را افزایش می دهد.
- تنش و گرما:بخار گرم فشرده شده در سمت گرمایش فشرده می شود و گرما پنهان را برای جوشاندن نوشیدنی بیشتر فراهم می کند.
- بازیافت:کندنت برای پولیش و استفاده مجدد جمع آوری می شود؛ تولید بخار با حداقل بخار زنده ادامه می یابد.
- کنترل:کمپرسور VFD، مدیریت ΔT، حلقه های سطح / فشار، وCIPنگه داشتن وظيفه ثابت و کم کثافت.
در مقایسه با اثرات بخار، MVR تقاضای بخار تازه را به طور چشمگیری کاهش می دهد، دمای کار را کاهش می دهد و انرژی خاص را برای غلظت مایع لیتیوم بهبود می بخشد.
مقایسه عملکرد برای تبخیرگرهای مختلف
| ماده |
تبخیر کننده تک اثر |
بخارگر چند افکت |
تبخیر کننده TVR |
تبخیرگر MVR |
| مصرف انرژی |
مصرف انرژی بسیار بالاتر از دیگران است، یک تن آب در تئوری یک تن بخار مصرف می کند |
نسبت به حفظ انرژی |
پایه بر روی تبخیرگر چند اثر سنتی، یک اثر بیشتر اضافه شده است، اما نیاز به بخار با فشار بالاتر |
بیشترین تکنولوژی صرفه جویی در انرژی برای تبخیرگر، اما مصرف قدرت 10-40kwh |
| فضای طبقه |
کوچک |
بزرگ |
بزرگ |
کوچک |
| منابع انرژی |
بخار و برق، نیاز به شبکه لوله بخار و دیگ |
بخار و برق، نیاز به شبکه لوله بخار و دیگ |
بخار و برق، به شبکه لوله بخار و دیگ بخار و بخار با فشار بالا نیاز دارم. |
برق، نيازي به شبکه لوله اي نداريم، تمام سيستم هاي گردش دريافت شده |
| اتوماتیک بودن |
نیمه اتوماتیک |
کار خودکار کامل، تبخیر مداوم |
کار خودکار کامل، تبخیر مداوم |
کار خودکار کامل، تبخیر مداوم
|
جریان فرایندی معمولی
تصفیه/فلتراسیون خوراک → پیش گرم کردن →تبخیر MVR واحدبرای هدف قرار دادن مواد جامدکریستالیزه کننده ی گردش اجباری(کنترل تخم ریزی و اقامت) →سانتریفیوژ فشارتخلیه و شستن کیک → خشک کن / بسته بندی (اختیاری) → بازیافت مایعات مادر → پولیش و استفاده مجدد از گرده افشانی
جریان کاری تحویل
تغذیه و اهداف → آزمایشگاه / آزمایشی (اختیاری) → طراحی فرآیند و تعادل حرارتی → مهندسی دقیق و ساخت → نصب و راه اندازی → آزمایش عملکرد و آموزش → استراتژی نگهداری و قطعات جایگزین
حوزه کاربرد
Lithium hydroxide from brine or hard-rock routes · Pre-concentration upstream of crystallization · Debottlenecking existing multi-effect lines · Condensate reuse and water saving · Materials & corrosion upgrades.
پرسش های مکرر
آیا سوالی در مورد سیستم 4T/H MVR LiOH ما دارید؟ سوالات متداول در اینجا وجود دارد.با ما تماس بگیرید.
س1: آیا 4T / H به سرعت تبخیر یا خروجی کریستال اشاره دارد؟
بهوظیفه تبخیردر شرایط تعریف شده، تولید خالص کریستال بستگی به ترکیب خوراک، هدف جامد و تنظیمات کریستالیزه کننده دارد.
س2: برای نوشیدنی های غنی از کلرید چه متالورژی توصیه می کنید؟
ما انتخاب می کنیمSS316L / Duplex 2205 / تیتانیومدر هر سطح کلرید، دمای و ΔT. مواد گاسکت و مهر و موم مطابق با آن مطابقت دارند.
س3: چگونه کنترل می کنید که پوست ها از پوست خارج شوند و کثیف شوند؟
سرعت مناسب و مدیریت فیلم، بهینه سازی ΔT، انتخاب سطح وCIP / شستشوی آنلاینکنترل دانه و اقامت در کریستالیزه کننده برای تثبیت توزیع اندازه کریستال
سوال 4: آیا این MVR می تواند یک قطار اثر موجود را به روزرسانی کند؟
بله، مرحله واحد MVR می تواند اثرات موجود را از بین ببرد یا قبل از کریستالیزه شدن به صورت مستقل اجرا شود. ما هیدرولیک، کنترل و خدمات را با کارخانه شما ادغام می کنیم.
