اواپراتور MVR فشرده سازی مجدد بخار مکانیکی دمای پایین یکپارچه چند جلوه هوشمند
توضیحات MVR
MVR مخفف Mechanical Vapor Recompression است.از کمپرسور برای فشرده سازی مجدد بخار دوم (دمای کم و فشار کم) که از ماده مایع تبخیر می شود، استفاده می شود تا دما و فشار آن افزایش یابد تا دوباره از آن به عنوان منبع گرمایش برای تبخیر مجدد مواد مایع استفاده شود.در طول تبخیر اواپراتور چند اثر معمولی، بخار دوم یک اثر نمی تواند به عنوان منبع گرمایش اثر خود استفاده شود، فقط می تواند برای اثر دیگر استفاده شود.اگر بخواهید برای اثر خود استفاده کنید، باید انرژی اضافی برای افزایش دما (فشار) آن فراهم کند، و پمپ جت بخار تنها می تواند بخار قسمت دوم را فشرده کند، در حالی که اواپراتور MVR می تواند تمام بخار دوم را در داخل اواپراتور فشرده کند.
فرآیند تبخیر MVR به صورت بخار با دمای پایین است که توسط کمپرسور فشرده می شود، دما و فشار افزایش می یابد، آنتالپی افزایش می یابد و سپس وارد مبدل حرارتی می شود تا از گرمای نهان بخار نهایت استفاده را ببرد.جدا از شروع درایو، کل تبخیر نیازی به بخار ندارد.
کاربرد:
می توان آن را به طور گسترده ای برای شیر، گلوکز، اسید آلی، VC، زایلوز، داروسازی، کارخانه، صنایع شیمیایی، حفاظت از محیط زیست، بازیافت زباله، ساخت کاغذ، صنعت نمک مانند تبخیر و غلظت، تبلور تبخیر، دمای پایین فرآیند تبخیر استفاده کرد. و غیره.
ویژگی های اصلی:
MVR دارای مزایای بیشتری مانند صرفه جویی در انرژی، راندمان حرارتی بالا، مصرف انرژی کم، بدون آلودگی، عملکرد پایدار تجهیزات، عملکرد ساده، اتوماسیون بالا و تجهیزات در فشرده، پوشش فضای کوچک و صرفه جویی در سیستم خنک کننده است.مخصوصاً برای کارخانه‌ای که می‌خواهند منبع بخار و آب را گسترش دهند اما فضا کافی نیست و برای وضعیت تبخیر دمای پایین نیاز به آب سرد و آب میعان دارند، می‌توانند سرمایه‌گذاری را ذخیره کنند و اثر صرفه‌جویی در انرژی خوبی به دست آورند.
مشخصات فنی MVR
فناوری MVR از بخار تولید شده برای گرما به جای منابع گرمایی گران قیمت استفاده می کند
فناوری MVR نیازی به برج خنک کننده ندارد و استفاده از آب خنک کننده را تا حد زیادی کاهش می دهد
فناوری MVR کارآمدتر از فناوری تبخیر چند اثره سنتی است که باعث صرفه جویی در انرژی و کاهش هزینه های عملیاتی می شود
فناوری MVR واقعاً صرفه جویی در انرژی، صرفه جویی در مصرف آب، سازگار با محیط زیست است و به بازیافت منابع کمک می کند.
فناوری MVR تبخیر در دمای پایین را به دست می‌آورد و تاثیر آن بر مواد شما را تا حد زیادی کاهش می‌دهد
ساختار سیستم فناوری MVR ساده، کاملاً خودکار و با عملکرد مداوم است
سیستم های MVR از یک اواپراتور، یک کمپرسور بخار، جداکننده ها، پمپ ها، لوله کشی، ابزار دقیق و اجزای کنترل الکتریکی تشکیل شده است.
سیستم‌های MVR را می‌توان پیرامون اواپراتورهای ساده یا اواپراتورهای پیچیده لوله‌ای در حال سقوط طراحی کرد
سیستم‌های MVR می‌توانند از پمپ‌های فشرده‌سازی بخار ساده یا پمپ‌های ریشه پیچیده استفاده کنند
سیستم‌های MVR می‌توانند ذخیره مایع کم داشته باشند یا سیستم‌های مخزن با حجم بزرگ‌تر باشند
سیستم‌های MVR می‌توانند به تبخیر مختلفی دست یابند، طراحی فرآیند و ترکیب سیال این را تعیین می‌کند
مقایسه هزینه عملیات
عملکرد دو فرآیند تبخیر برای تصفیه در جدول نشان داده شده است.
بهره برداری از دو فرآیند تبخیر برای تصفیه فاضلاب کاغذ.
| مورد | ایستگاه اثر 5 | فرآیند تبخیر ترکیبی | ||
| پیش غلظت MVR | ایستگاه تبخیر 5 اثره | |||
| آب تبخیر (t/h) | 100 | 64.28 | 35.72 | |
| غلظت ورودی (%) | 10 | 10 | 20 | |
| تمرکز خارج شده (%) | 45 | 20 | 45 | |
| منطقه اواپراتور (㎡) | 10000 | 8500 | 4000 | |
| منطقه کندانسور (㎡) | 800 | / | 300 | |
| مصرف | بخار (t/h) | 25 | / | 9 |
| برق (کیلووات ساعت در ساعت) | 500 | 1600 | 180 | |
| آب (t/h) | 900 | / | 350 | |
| هزینه جاری | یوان در ساعت | 4500 | 960 | 1633 |
| ظرفیت تبخیر آب RMB/T | 45 | 25.93 | ||
| RMBx10000/روز | 10.8 | 6.2 | ||
| RMBx10000/سال (340 روز) | 3672 | 2115 | ||
توجه: برآورد هزینه عملیاتی: بخار 150 rmb/t، برق 0.6 rmb/kWh، آب 0.5 rmb/t.
سرمایه گذاری تجهیزات فرآیند تبخیر ترکیبی افزایش یافت: اواپراتور (2500 متر مربع) 375x10000 RMB.کمپرسور MVR 400x10000 rmb، مجموع 775x10000 RMB
کاهش هزینه عملیاتی سالانه فرآیند تبخیر ترکیبی: 3672-2115 = 1557 (10000 RMB)
دوره بازپرداخت افزایش سرمایه گذاری فرآیند تبخیر ترکیبی: 755 ÷ 1557=0.5 سال
مشاهده می شود که با در نظر گرفتن مقیاس 100 تن در ساعت به عنوان مثال، فرآیند تبخیر ترکیبی می تواند سرمایه گذاری افزایش یافته را در نیم سال جبران کند و در آینده هر سال 1557 (10000 RMB) با منافع اقتصادی قابل توجهی صرفه جویی کند.
ظرفیت حمل و نقل می تواند تا 100T/h باشد، با مزایایی مانند فضای کف کوچک، ساختار فشرده، عملکرد پایدار و غیره.
طراحی اصل کار

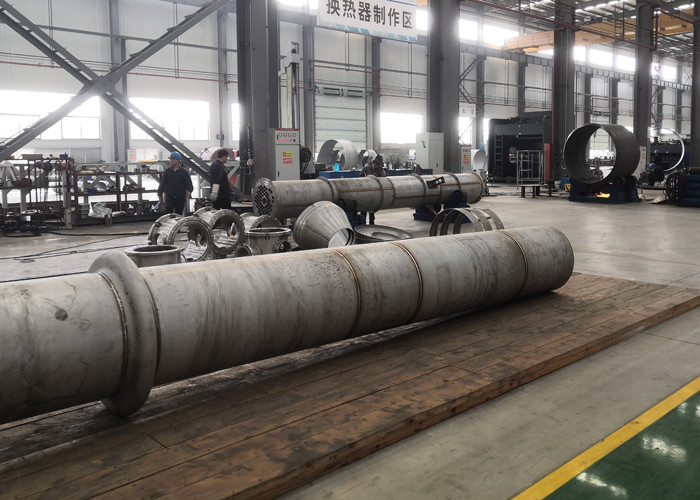

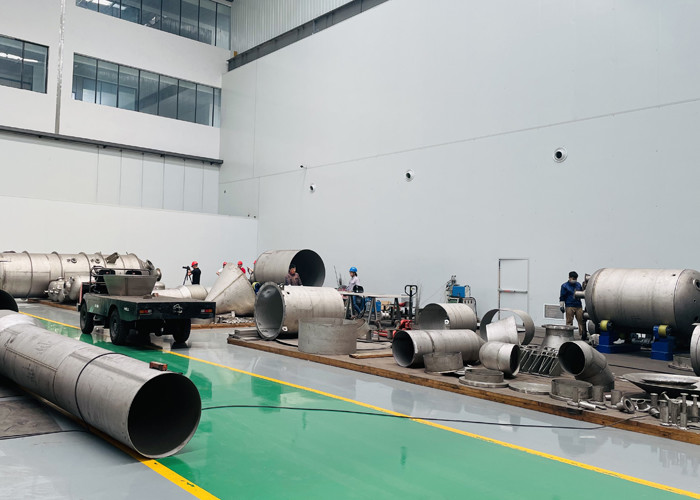

توانایی تولید و گواهی ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
