اواپراتور خلاء چند اثر با کارآمد بالا برای تامین کننده چینی آب دریا/آب صنعتی
توضیحات MVR
اواپراتور MVR بخار با دمای پایین را از طریق کمپرسور فشرده می کند، دما و فشار را افزایش می دهد و آنتالپی را افزایش می دهد و سپس برای متراکم شدن وارد مبدل حرارتی می شود تا از گرمای نهان بخار استفاده کامل کند.
به جز راه اندازی، بخار ثانویه از اواپراتور بدون بخار خام در طول کل فرآیند تبخیر توسط کمپرسور فشرده می شود، فشار و دما افزایش می یابد و آنتالپی افزایش می یابد و سپس به محفظه گرمایش اواپراتور فرستاده می شود. برای استفاده به عنوان بخار گرمایشیمایع مواد را در حالت جوش نگه دارید، در حالی که بخار حرارتی خود به آب متراکم می شود.
به این ترتیب، بخار دفع شده قبلی به طور کامل مورد استفاده قرار می گیرد، گرمای نهان بازیابی می شود و راندمان حرارتی بهبود می یابد.صرفه جویی در بخار خام معادل 30 اثر تبخیر چند اثر است.
ویژگی های اصلی:
فن آوری صرفه جویی در انرژی اواپراتور MVR پیشرفته ترین فناوری بین المللی اواپراتور است، فقط به مقدار کمی بخار زنده نیاز دارد (هنگامی که اواپراتور شروع به کار می کند به بخار زنده کمی نیاز دارد، در حین کار معمولی تقریباً به بخار زنده نیازی نیست)، که هزینه های عملیاتی تجاری را تا حد زیادی کاهش می دهد، آلودگی زیست محیطی را کاهش می دهد.
با توجه به استفاده از منبع گرمای تامین کمپرسور، تفاوت دمای کمی در مقایسه با اواپراتور سنتی وجود دارد و می تواند به تبخیر متوسط دست یابد، کیفیت محصول را تا حد زیادی بهبود بخشد و رسوب را کاهش دهد.
بدون نیاز به کندانسور یا فقط به کندانسور اندازه کوچک نیاز دارید، ساختار و فرآیند بسیار ساده است، می تواند عملیات تمام اتوماتیک، کار مداوم، ایمنی و قابل اعتماد باشد.
این سیستم داخلی اواپراتور مجهز به خط لوله تمیز CIP است که می تواند به تمیزی در محل، کارکرد آسان و بدون زاویه مرده دست یابد.
مواد مایع را می توان در دمای پایین (50-100 ℃) در این اواپراتور تبخیر کرد، مواد مایع یکنواخت و بدون مواد در حال اجرا است، کک کردن آسان نیست، دناتوره شدن حرارت مواد حداقل است.
به دلیل استفاده از 100% بازیافت گرمای نهان بخار ثانویه، از استفاده از بخار زنده کاملاً خودداری کنید، بنابراین مصرف بخار را به شدت کاهش دهید.
برای مواد حساس به گرما می توان با پمپ خلاء استفاده کرد، که می تواند در نزدیکی فشار مطلق تحت خلاء انجام شود، به طوری که برای تحقق تبخیر دمای پایین، حداقل دمای تبخیر می تواند 50 ℃ باشد.
کنترل ساده فرآیند و اتوماسیون - به دلیل مقدار کمی احتباس مایع، اواپراتور فیلم در حال سقوط را می توان با توجه به درجه خلاء / ظرفیت تغذیه / غلظت / دما تغییر داد، که شرایط اساسی برای کیفیت پایدار محصولات است.
به طور خلاصه مزایای سیستم MVR به شرح زیر است
1. صرفه جویی در انرژی: راندمان حرارتی بالا، صرفه جویی در انرژی، مصرف انرژی کمتر، مصرف انرژی حدود 1/6 تا 1/5 اواپراتور سنتی است.به طور قابل توجهی هزینه عملیات را کاهش می دهد
2. حفاظت از محیط زیست
3. هزینه های عملیاتی کم: فقط اواپراتورهای سنتی یک سوم تا نصف
4. دمای تبخیر کم است، تجهیزات فولاد ضد زنگ برای خوردگی دشوار است، مقیاس پذیری دشوار است، برای مواد حساس به حرارت بسیار مناسب است.
5. خودکار: کل سیستم کنترل خودکار را از پر کردن، پیش گرم کردن، تبخیر، تمیز کردن، تعمیر و نگهداری و سایر مراحل انجام می دهد.اجتناب از خطای انسانی، کاهش هزینه های نیروی کار، بهبود کیفیت محصول
6. رد پای کوچک
7. اجتناب از خرید دیگ بخار، سرمایه گذاری ساخت دودکش و هزینه های نگهداری
مقایسه هزینه عملیات
عملکرد دو فرآیند تبخیر برای تصفیه در جدول نشان داده شده است.
بهره برداری از دو فرآیند تبخیر برای تصفیه فاضلاب کاغذ.
| مورد | ایستگاه اثر 5 | فرآیند تبخیر ترکیبی | ||
| پیش غلظت MVR | ایستگاه تبخیر 5 اثره | |||
| آب تبخیر (t/h) | 100 | 64.28 | 35.72 | |
| غلظت ورودی (%) | 10 | 10 | 20 | |
| تمرکز خارج شده (%) | 45 | 20 | 45 | |
| منطقه اواپراتور (㎡) | 10000 | 8500 | 4000 | |
| منطقه کندانسور (㎡) | 800 | / | 300 | |
| مصرف | بخار (t/h) | 25 | / | 9 |
| برق (کیلووات ساعت در ساعت) | 500 | 1600 | 180 | |
| آب (t/h) | 900 | / | 350 | |
| هزینه جاری | یوان در ساعت | 4500 | 960 | 1633 |
| ظرفیت تبخیر آب RMB/T | 45 | 25.93 | ||
| RMBx10000/روز | 10.8 | 6.2 | ||
| RMBx10000/سال (340 روز) | 3672 | 2115 | ||
توجه: برآورد هزینه عملیاتی: بخار 150 rmb/t، برق 0.6 rmb/kWh، آب 0.5 rmb/t.
سرمایه گذاری تجهیزات فرآیند تبخیر ترکیبی افزایش یافت: اواپراتور (2500 متر مربع) 375x10000 RMB.کمپرسور MVR 400x10000 rmb، مجموع 775x10000 RMB
کاهش هزینه عملیاتی سالانه فرآیند تبخیر ترکیبی: 3672-2115 = 1557 (10000 RMB)
دوره بازپرداخت افزایش سرمایه گذاری فرآیند تبخیر ترکیبی: 755 ÷ 1557=0.5 سال
مشاهده می شود که با در نظر گرفتن مقیاس 100 تن در ساعت به عنوان مثال، فرآیند تبخیر ترکیبی می تواند سرمایه گذاری افزایش یافته را در نیم سال جبران کند و در آینده هر سال 1557 (10000 RMB) با منافع اقتصادی قابل توجهی صرفه جویی کند.
ظرفیت حمل و نقل می تواند تا 100T/h باشد، با مزایایی مانند فضای کف کوچک، ساختار فشرده، عملکرد پایدار و غیره.
طراحی اصل کار

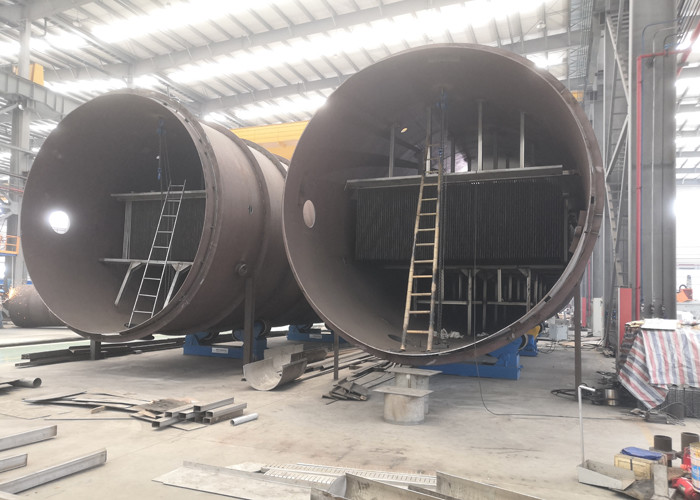

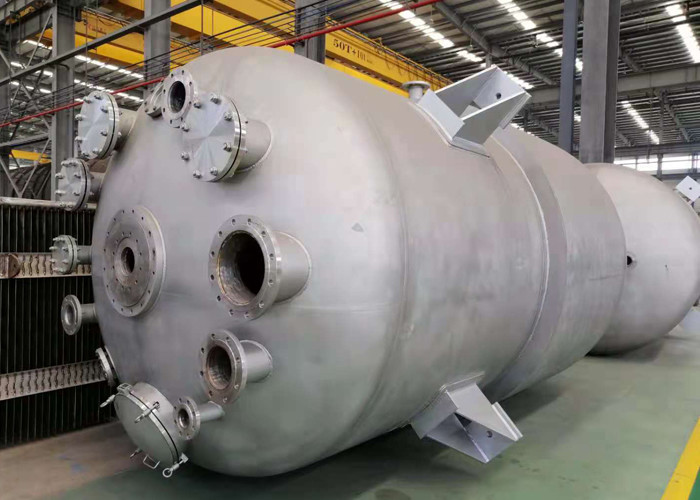

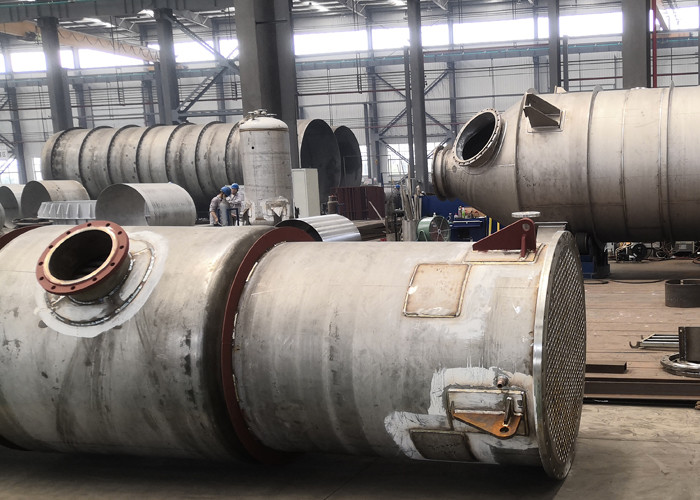

توانایی تولید و گواهی ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
