سیستم تبخیر تصفیه کریستال نمک خط کارخانه برای نمک غذایی
تولید نمک خوراکی با خالصیت بالا با یک خط مداوم و انرژی کارآمد که تصفیه آب نمک، کریستالیزاسیون تبخیر MVR، سانتریفیوژ، خشک کردن، اندازه گیری، یود و بسته بندی را ادغام می کند.
- خلوص درجه غذایی: محتوای ثابت NaCl با رطوبت کم و ناپذیری
- هزینه های عملیاتی پایین: حداقل بخار تازه؛ بیشتر MVR الکتریکی
- اندازه ی یکنواخت کریستال: هسته ی کنترل شده/ رشد برای توزیع پایدار دانه
- کمپین های طولانی: طراحی بهداشتی با CIP کامل برای کاهش زمان توقف
چرا MVR را برای نمک تمیز شده انتخاب می کنیم؟
MVR بخار ثانویه را فشرده می کند و آن را به عنوان محیط گرمایش بازیافت می کند، گرمای پنهان و قطع لوازم را در حالی که کیفیت کریستال و خروجی را حفظ می کند، بازیابی می کند.طراحی شده برای کارخانه های مواد غذایی و شیمیایی که به دنبال OPEX قابل پیش بینی و تولید پایدار هستند.
بهره وری انرژی
مصرف برق معمولی ~15-40 کیلو وات در هر تن آب تبخیر شده (تکیه بر طراحی) ، با بخار تازه بسیار کم پس از راه اندازی.
کیفیت کریستال
کریستالیزاسیون جریان اجباری با اشباع بیش از حد کنترل شده توزیع اندازه تنگ و وضوح بالا را ارائه می دهد.
انطباق با کیفیت مواد غذایی
مواد 316L / دوگانه، پایان صاف، قابل تخلیه، اعتبار سنجی CIP و مستندات پشتیبانی از برنامه های HACCP / ISO.
مرور کلی فرآیند - نمک رفیعه شده
- ترکیب و تصفیه آب نمک: محلول نمک خام / سنگ / خورشیدی -> نرم کردن شیمیایی (از بین بردن Ca / Mg) -> روشن کردن / فیلتر سازی -> پولیش
- پیش گرم کردن و خنک کردن هوا: اطمینان از ثبات ΔT و کاهش خوردگی / فوم.
- MVR کریستالیزاسیون تبخیر: بخار فشرده گرما را فراهم می کند؛ تراکم خمیر و زمان اقامت رشد کریستال را تعیین می کند.
- بازیافت مواد جامد: پاک کننده / سانتریفیوژ رول برای جدا کردن مایعات مادری؛ مایعات بازیافت می شوند.
- خشک کردن و اندازه گیری: خشک کردن با ارتعاش / بستر مایع -> سیب زدن / پولیش کردن برای تکه های دانه هدف.
- یود و افزودنی ها: دوز در خط و مخلوط کردن همگن؛ ضد انسجام اختیاری.
- بسته بندی: 1 کیلوگرم خرده فروشی تا کیسه های 25-50 کیلوگرم یا انبوه، با تشخیص فلز و کنترل وزن.
اجزای کلیدی

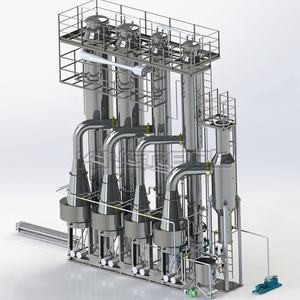

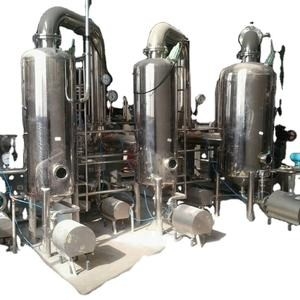

- بخارگر/کریستالیزه کننده MVR با پمپ گردش
- کمپرسور پرسرعت و/یا توربو و یا کمپرسور Roots (با کار هماهنگ)
- جدا کننده بخار مایع، بخارگر اصلی، پیش گرم کننده، سیستم تهویه و خلاء
- آب نمک برای تصفیه آب نمک (ذوب کننده، نرم کننده، تصفیه کننده، فیلتر)
- سانتریفیوژ های پرکننده یا فشار دهنده؛ خشک کن های لرزش دار/سطح مایع
- سیب ها/پلیسرها؛ اسکید های ژدایی و ضد انسجام
- ابزار (T / P / جریان / رسانایی / سطح) و PLC / HMI / تاریخچه
- CIP skid با روشهای معتبر
عملکرد و اندازه گیری
ورودی های طراحی: کیفیت نمک خام / آب نمک، درجه هدف NaCl، محدوده اندازه دانه، طول کمپین، خدمات عمومی، محیط و الزامات بهداشت.
| پارامتر |
هدف / محدوده معمولی* |
| NaCl (بنیاد خشک) |
≥ 99.2٪ (تا 99.7٪ با تصفیه پیشرفته) |
| رطوبت (محصول نهایی) |
≤ 0.2٪ (با توجه به درجه) |
| محلول ناپذیر |
≤ 0.05٪ (با پولیش مناسب آب نمک) |
| گزینه های اندازه کریستال |
0.2-0.5 میلی متر نازک؛ جدول 0.5-1.2 میلی متر؛ 1.2-2.5 میلی متر خشن |
| ظرفیت خط (ملح محصول) |
5 تا 500 تن در روز (قطارهای ماژولار) |
| مصرف برق (MVR) |
~15-40 کیلو وات در هر تن H2O تبخیر شده |
| طول کمپین |
≥ 10-20 روز بین CIP (معتمد به تغذیه) |
* عملکرد بستگی به ترکیب خوراک، بهره وری تصفیه، نسبت فشرده سازی و منطقه مبادله گرما دارد.
MVR در مقابل Multi-Effect (MEE) در مقابل TVR -- برای نمک میز
| معیار |
خط تبخیر MVR |
اثرات چندگانه (MEE) |
TVR |
| اعتیاد تازه به بخار |
بسیار کم (اکثر الکتریکی) |
متوسط تا بالا |
متوسط |
| کنترل اندازه کریستال |
با کریستالیزه کننده FC عالی است |
خوب (باید اثرات بیشتری داشته باشیم) |
منصفانه |
| ثبات OPEX |
بالا (هزینه برق قابل پیش بینی) |
متغیر (قیمت بخار/در دسترس بودن) |
متغیر |
| شروع / توقف و بارگیری |
خوبه |
منصفانه |
منصفانه |
| کل هزینه مالکیت |
متوسط بالا (بازده کوتاه مدت) |
متوسط |
متوسط |
محصول نمونه (برای مکالمات فروش)
آب نمک: 24-26٪ NaCl پس از تصفیه -> هدف: نمک غذایی تصفیه شده با اندازه دانه 0.5-1.2 میلی متر.
قطار: کریستالیزه کننده MVR با گردش اجباری + سانتریفیوژ پاک کننده + خشک کن بستر مایع + سیب زدن + یودگذاری در خط + بسته بندی.
نکات مهم: تقاضای کم بخار تازه، تبخیر الکتریکی، بازیافت مداوم مایعات مادر، کیفیت محصول پایدار، کمپین های طولانی بین CIP.
توجه: فقط نمونه ای. طراحی نهایی توسط آزمایشات آزمایشگاهی و تعادل کامل حرارت / جرم تأیید شده است.
معرفی شرکت
جیانگسو هانپو مکانیکل تکنالوژی شرکت محدود یک شرکت مهندسی پروژه است که به طور مشترک توسط جیانگسو سایدلی ماشین آلات شرکت محدود، جیانگسو ژونگی محیط زیست تکنولوژی شرکت محدود،FERREO A/S در دانمارک، دانشگاه شانگهای ژیاوتونگ و شرکت ماشین آلات نانجینگ Kingreat Co. Ltd
پروژه های اصلی Hanpu شامل، اما محدود به: سیستم تبخیر MVR، پروژه تولید نمک لباسشویی پودر و نمک خلاء، پروژه تمیز کردن لجن مخازن روغن،پروژه تصفیه آب لوله کشی زباله، خط تولید پردازش روغن گیاهی / حیوانی، پروژه تصفیه فاضلاب شهری، پروژه های مختلف تصفیه فاضلاب.

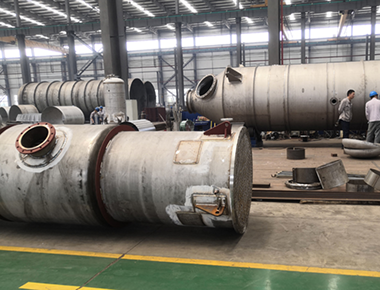

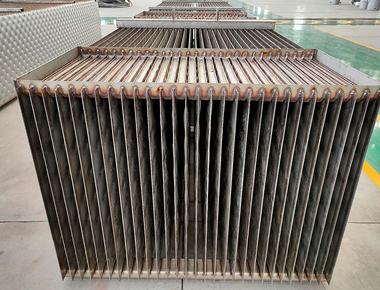

محصولات اصلی سری سانتریفیوژ، تجهیزات تبخیر و کریستال سازی چند افکت و MVR، صفحه انتقال گرما جوش لیزر، تجهیزات مخلوط مواد باتری لیتیوم،ظرف فشار و تیتانیوم، زرکونیوم، نیکل و سایر تجهیزات ویژه غیر استاندارد.
کیفیت و انطباق
- تجهیزات فشار ASME/PED؛ طراحی بهداشتی برای تماس با مواد غذایی
- ردیابی مواد و پایان سطح بر اساس استانداردهای درجه غذایی
- روش های CIP/SIP معتبر؛ پشتیبانی از اسناد HACCP/ISO 22000
- کنترل گرد و غبار و رعایت اختیاری ATEX برای خشک کن ها / دستکاری
سوالات عمومی
چگونه مقیاس بندی کنترل می شود؟
نرم کردن مناسب آب نمک (از بین بردن Ca / Mg) ، فیلتر و کنترل ΔT / سرعت مقیاس را به حداقل می رساند؛ CIP انتقال حداکثر گرما را بازگرداند.
ميتونيم يود و ضد گچ دادن رو بهشون بدهيم؟
بله، دوزگير و مخلوط کردن بصورت استاندارد با کنترل دقيق براي بررسي مقررات محلی
چه اندازه هاي بلور مي تونيد عرضه کنيد؟
درجه های خوب، میز و ضخیم از طریق سیب زدن / پولیش؛ بسته بندی چند درجه در دسترس است.
از چه مواد استفاده می شود؟
SS316L یا دوپلیکس برای قطعات خیس شده؛ تیتانیوم/Hastelloy برای مواد خوردنی یا وظایف ویژه در دسترس است.
آیا این خط می تواند با ZLD یا غشا ها ادغام شود؟
مطمئناً - سیستم های جریان مشترک پاکسازی آب شور و RO / NF را با کریستالیزه MVR برای بهترین تعادل انرژی ترکیب می کنند.
