تبخیر کننده نوع جوش لیزر برای تولید کاغذ
مقدمه
الکل سیاه ضعیف (WBL) از ماشین های لباسشویی قهوه ای به طور معمول 13-18٪ TS است.اکثر این آب باید تبخیر شود تا یک ماده با مقدار کافی از مواد جامد برای پشتیبانی از احتراق موثر در دیگ بازیابی تولید شود، معمولا بین 65٪ و 80٪TS.
در طول تبخیر به این سطح از مواد جامد، اجزای فرسایشی مختلف (تولیدهای گوگرد، متانول، و غیره)) از مایع آزاد می شوند و باید از تهویه جدا شوند تا امکان استفاده مجدد در خط فیبر و بازسازی را فراهم کنند.از این دیدگاه، دستگاه تبخیر در واقع به عنوان "کارخونه آب" در داخل کارخانه عمل می کند.در طول فرآیند تبخیر، حد محلول بودن خود را به دست می آورند و می توانند به عنوان مقیاس در سطوح انتقال گرما تبخیر کننده قرار بگیرند که ظرفیت عملیاتی دستگاه تبخیر و کل جزیره بازیابی را به شدت محدود می کند.
ترکیب پیچیده ذاتی مایعات سیاه به چندین نیاز طراحی متقابل برای تبخیر کننده ها تبدیل می شود:
دستگاه تبخیر باید به طور کارآمد گرما را برای تبخیر مایع سیاه منتقل کند.
این کار باید با اجتناب از تشکیل مقیاس در سطوح انتقال گرما انجام شود.
دستگاه تبخیر همچنین باید به اندازه کافی فرکشن های مجرای پاک تولید کند تا نیازهای کارخانه پالپ و منطقه بازسازی را برآورده کند و بنابراین مصرف آب شیرین کارخانه را به شدت کاهش دهد.
اجزای فرار و NCG ها باید از بین ببرند و برای دفع ایمن از طریق سوزاندن آماده شوند.

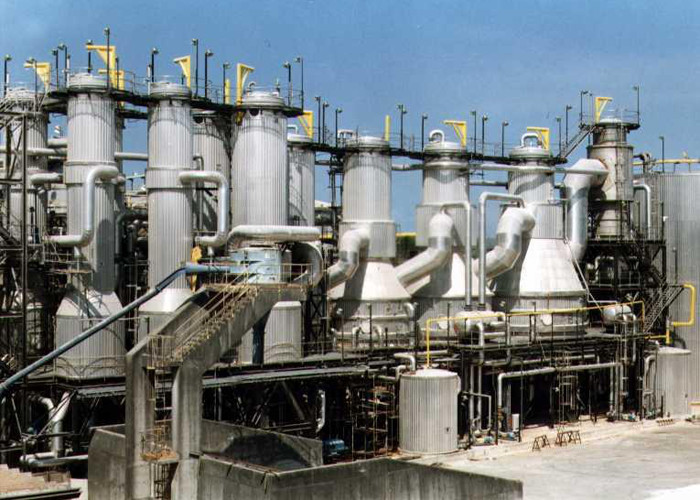

تجهیزات تبخیر کننده
امروزه دو نوع اصلی تجهیزات تبخیر کننده برای تبخیر مایعات سیاه وجود دارد:
افزایش بخارات فیلم
همچنین به عنوان یک بخارگر لوله بلند عمودی (LTV) شناخته می شود، این طراحی برای دهه ها بر صنعت تسلط داشته است و هنوز هم در عملیات کارخانه های قدیمی دیده می شود.
تبخیر کننده های فیلم سقوط (FF)
این طراحی تبخیرگر به لوله ها یا صفحات به عنوان سطوح انتقال گرما تکیه می کند.مایع در داخل واحد های لوله ای اما در خارج از سطح انتقال گرما در طرح های صفحه پردازش می شود.
تبخیرگرهای FF شامل یک مخزن مایع هستند که از آن حجم مشخصی از مایع به طور مداوم به سمت بالای عنصر گرمایش بازگرد می شود
یک دستگاه توزیع، به طور معمول یک سینی یا یک نوزل اسپری در برخی از طرح ها، سپس جریان مایع را بر روی کل سطح گرم کننده توزیع می کند.سوراخ در واحدهای لوله ای یا سوراخ برای واحدهای بشقاب قرار داده شده است تا اجازه دهد مایع به ورق لوله یا بشقاب سقوط کندحتی توزیع الکل برای این نوع طرح ها یک توجه مهم است و هر دو سینی و صفحه لوله (یا عنصر صفحه) باید همگی مساوی باشند.
پس از دستگاه توزیع، یک فیلم نازک از مایع بر روی سطوح گرمایش ایجاد می شود و به سمت پایین به مخزن مایع جریان می یابد در حالی که تا حدودی تبخیر می شود.نرخ انتقال گرما به طور قابل توجهی بهتر استبه خصوص در غلظت های بالاتر، هنگامی که از طرح های فیلم سقوط بر روی طرح های فیلم بالا استفاده می شود، زیرا مایع به صورت آشفته بر روی سطح گرم می شود.هر گونه نیاز به پیش گرم کردن مایعات نیز به طور موثر در طراحی فیلم سقوط انجام می شود.
مصرف بخار MVR در مقایسه با تجهیزات تبخیر سنتی که با تبخیر 1T آب محاسبه می شود
| نام |
بخار |
برق |
کل هزینه (RMB) |
| ظرفیت تبخیر (kg/h) |
مصرف (T) |
هزینه (RMB) |
مصرف (کیلو وات) |
هزینه (RMB) |
|
| بخارگر تک اثر |
1.1 |
220 |
3 |
2.1 |
222.1 |
| تبخیر کننده دو اثر |
0.55 |
110 |
3 |
2.1 |
112.1 |
| بخارگر سه اثر |
0.4 |
88 |
3 |
2.1 |
90.1 |
| تبخیر کننده MVR |
0.02 |
4.4 |
30 |
21 |
25.4 |

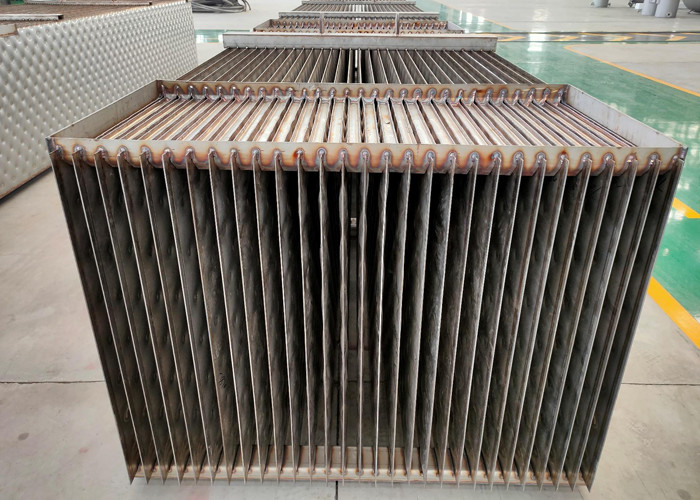

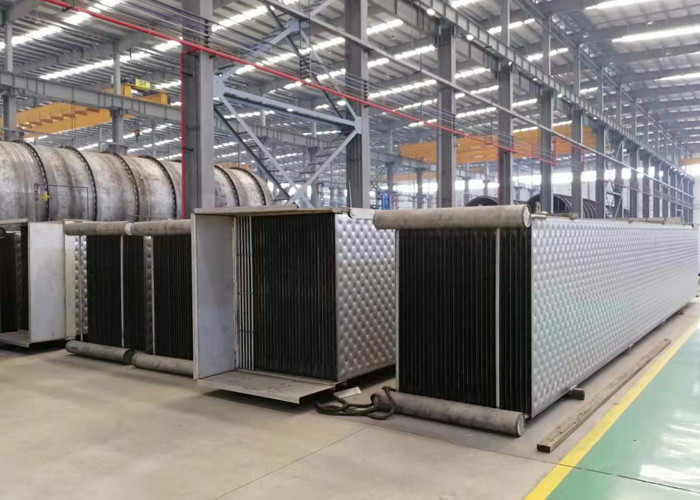

صفحه انتقال گرما شامل دو صفحه نازک است، که به طور کامل توسط فرآیند جوش لیزر جوش داده می شود و منطقه وسط پر از الگوی بالش است؛ پس از فرآیند تشکیل،حفره ای به شکل بالش در داخل صفحه انتقال گرما شکل می گیرد.طراحی بالش باعث ایجاد آشفتگی عالی می شود و ساختار خودپذیر را فراهم می کند.مسیر جوش اضافی اغلب در صفحه انتقال گرما اضافه می شود برای تنظیم و کنترل موقعیت رابط مایع در داخل و خارج از صفحه انتقال گرما، سرعت جریان و سرعت جریان مایع در صفحه، به منظور بهینه سازی اثر انتقال گرما.
مزایای تکنولوژی صفحه انتقال گرما:
1) طراحی توربولانس عالی، ضریب انتقال گرما بالا؛
2) قابلیت اطمینان جوش بالا؛
3) مقاومت کوچک در سطح بیرونی، ایجاد آلودگی آسان نیست
4) مقاومت در برابر دمای بالا و فشار بالا
5) کانال گسترده، کاهش فشار کم، تمیز کردن آسان
6) طراحی شکل انعطاف پذیر، بهینه سازی اثر انتقال گرما.

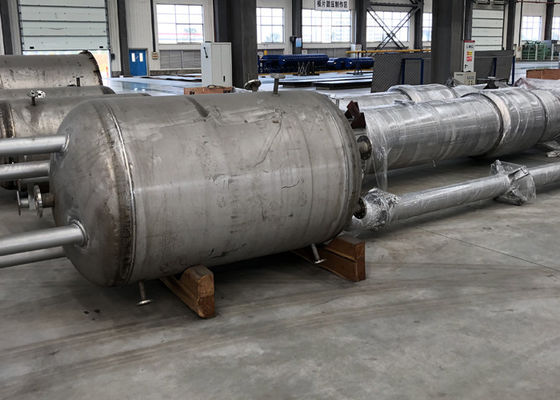

تجهیزات و ظرفیت تولید
