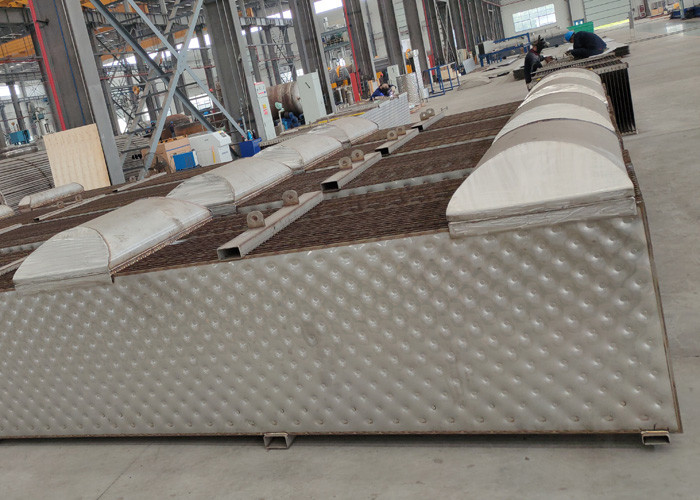

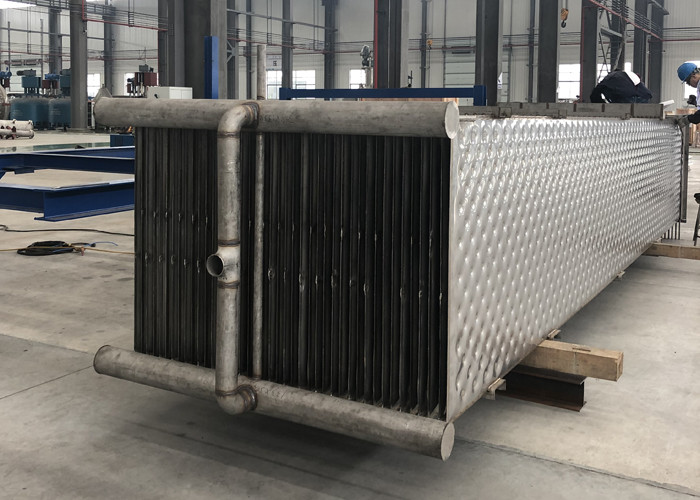

صفحه های مبادله گرما بالش جوش شده با لیزر در سیستم بازپرداخت بخار مکانیکی

صفحات مبدل حرارتی با لیزر جوش داده شده در سیستم فشرده سازی مکانیکی بخار استفاده می شود

اصول فنی MVR

فشرده سازی مکانیکی بخار (MVR) یک فناوری غلظت تبخیری صرفه جویی در انرژی است که مصرف انرژی تبخیر را تا 90 or یا بیشتر کاهش می دهد.

MVR از انرژی بازیابی شده از میعانات برای ایجاد یک تقطیر مایع خالص و یک محصول/ضایعات غلیظ استفاده می کند.

از قانون بویل به عنوان یک گاز ثابت شده است که PV/T (فشار * حجم/دما) ثابت است (PV/T = K).در هنگام فشرده سازی بخار ، فشار و دما افزایش می یابد.از این طریق می توان از انرژی گرمایی استفاده مجدد کرد.

انرژی معمول از دست رفته در فشرده سازی بازیابی می شود و منجر به یک فرایند تبخیر بسیار کارآمد می شود.

از آنجا که این فشرده سازی توسط یک کمپرسور مکانیکی ساده انجام می شود ، این فرایند MVR نامیده می شود.

تبخیرکننده فشرده سازی مکانیکی بخار (MVR)

تراکم مکانیکی بخار در مقایسه با سیستم های معمولی ، انرژی مورد استفاده در فرایند تبخیر را تا 90 درصد کاهش می دهد.

با استفاده مجدد از انرژی حرارتی موجود در بخار کار می کند. این انرژی در غیر این صورت هدر می رود. در یک کارخانه تبخیر فیلم معمولی ، مایع خوراک وارد بالای یک محفظه عمودی به نام Calandria می شود. مایع در تعداد زیادی عمودی پراکنده می شود لوله ها در حالی که به سمت پایین جریان می یابد ، تمایل به ایجاد یک فیلم در داخل لوله دارد. بین قسمتهای بالا و پایین Calandria یک قسمت مهر و موم شده وجود دارد که لوله ها از یک ژاکت بخار با درجه حرارت بالا عبور می کنند. این بخش به عنوان یک مبدل حرارتیهنگامی که بخار داغ در خارج لوله ها متراکم می شود ، گرمای نهان را آزاد می کند که باعث افزایش دمای مایع خوراک در لوله ها می شود. تا زمانی که مایع خوراک از انتهای لوله خارج شود ، مقدار زیادی از آب با خروج از آن تبخیر شده است. یک مایع چسبناک غلیظ. آبی که از آن تبخیر شده است لوله را به عنوان بخار خارج می کند. در قسمت پایین Calandria ، مقداری از مایع غلیظ جمع شده و می توان آن را بیرون کشید ، مخلوط داغ به یک محفظه سردتر به نام Separator منتقل می شود. مقدار بیشتری از مایع غلیظ به پایین می افتد تا خارج شود و بخار به سمت بالا افزایش می یابد. این بخار در حال حاضر حاوی بیشترین انرژی است که در ابتدا به سیستم تغذیه می شد.

فن توربو بخار را از جدا کننده می کشد و دوباره آن را فشرده می کند ، فشار را افزایش می دهد و بنابراین درجه حرارت را تا جایی افزایش می دهد که بخار بتواند بار دیگر به عنوان منبع گرما استفاده شود. ایده آل برای فشار ، دما و حجم فرآیند تبخیر MVC. در قلب آن پروانه ای با سرعت بسیار بالا با سرعت نوک بیش از 1000 کیلومتر در ساعت سریعتر از سرعت هواپیمای جت قرار دارد. روتور احتمالاً بالاترین نوک را دارد سرعت هر پروانه جوش داده شده که تا به حال تولید شده است. بخار دوباره گرم شده را می توان مجدداً در Calandria تغذیه کرد تا انرژی گرمایی مورد نیاز برای تبخیر بیشتر مایع خوراک را هنگام عبور از لوله ها تأمین کند. روش مقرون به صرفه ای برای حفظ و استفاده مجدد از گرمای نهان موجود در بخار. انرژی که در غیر این صورت هدر می رود. هنگامی که این فرایند شروع شده و دمای آن افزایش می یابد ، تنها انرژی مورد نیاز برق استرانندگی با فن توربو

با افزایش هزینه های انرژی ، استفاده از تبخیر کننده های مکانیکی بخار فشرده سازی (MVR) نیز افزایش یافته است.صرفه جویی در مصرف انرژی با استفاده از فناوری MVR قابل توجه است.اواپراتورهای MVR طوری طراحی شده اند که با مصرف انرژی بسیار کم و در عین حال تولید میعانات تمیز برای به حداقل رساندن مصرف آب شیرین در آسیاب کار کنند.
