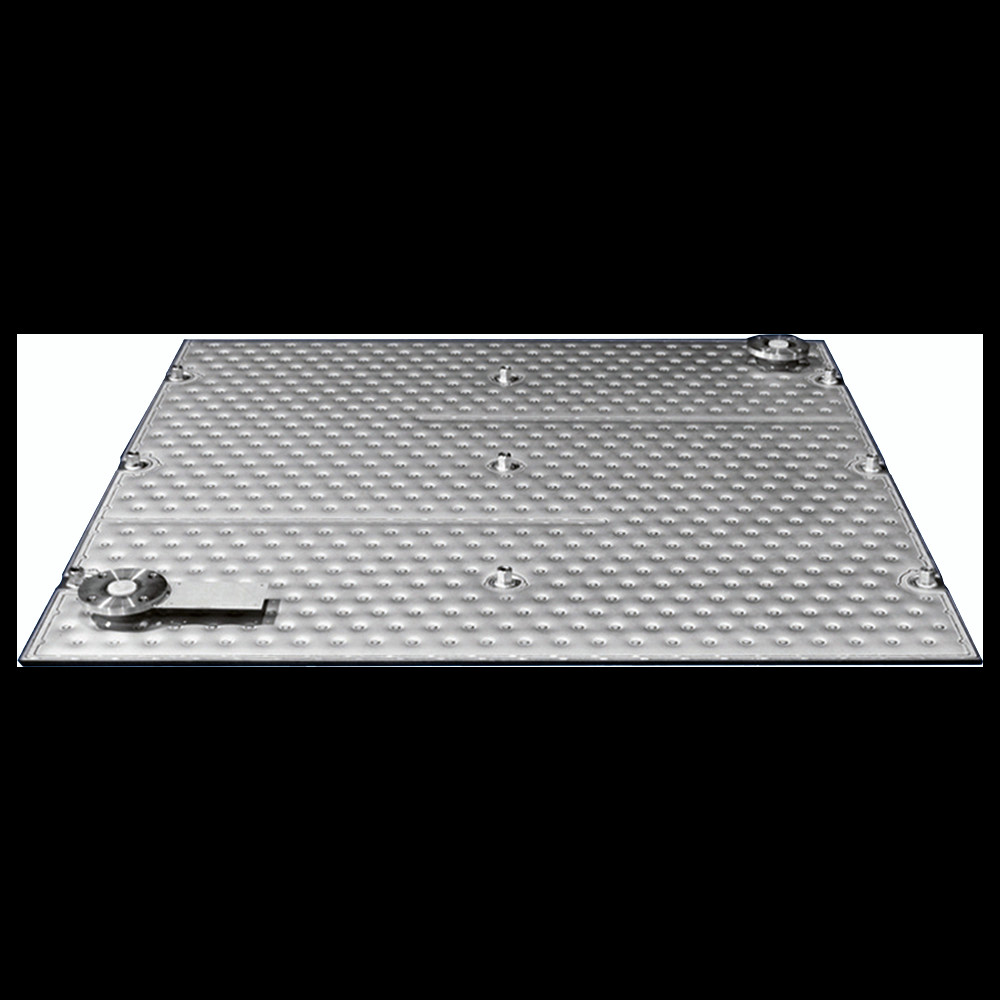

مبادله گرما صفحه بالش یک نوع مبادله گرما کاملاً جوش خورده است که دارای یک فرآیند تورم است که یک سطح موج دار "به شکل بالش" ایجاد می کند.صفحه بالش یک اختراع نسبتا جدید در مقایسه با ماشین آلات قدیمی مانند پوسته و لوله و صفحه و قاب مبادله گرماآنها می توانند به دلیل انعطاف پذیری هندسی خود به عنوان ژاکت برای خنک کردن یا گرم کردن ظروف و همچنین مبادله گرما "نوع صفحه" استفاده شوند.صنعت فرآوری در حال حاضر توجه بیشتری به تجهیزات صفحه بالش و استفاده از آنها دارد.
ساخت و ساز

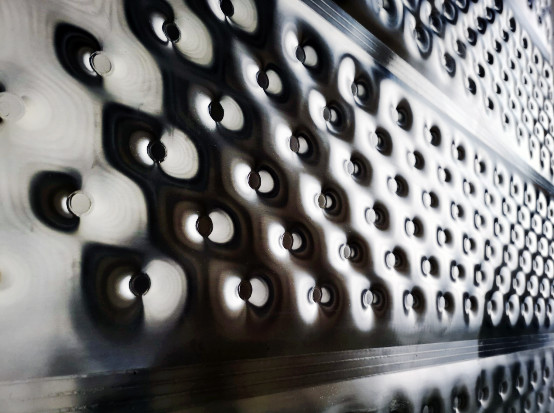

صفحه های بالش توسط یک فرآیند نفخ تولید می شوند که در آن دو ورق فلزی نازک در سراسر سطح به یکدیگر جوش داده می شوند.لیزریاجوش مقاومتدر نهایت، در قسمت های دیگر صفحه ها، به غیر از نقاط اتصال، با جوش زدن بخیه ای مهر و موم می شوند.شکاف بین ورق های فلزی نازک توسط مایع هیدرولیکی تحت فشار قرار می گیرد که باعث شکل گیری پلاستیکی صفحات می شود، که در نهایت منجر به سطح موج دار مشخص آنها می شود.
در اصل، دو نوع مختلف از بشقاب های بالش وجود دارد: تک گچ و دو گچ.کشتی های پوشیده، در حالی که این آخرین به یک انبار (بانک) برای تولید مبادلات گرما بالش بسته می شوند.صفحه های بالش تک الماس زمانی شکل می گیرند که صفحه پایه به طور قابل توجهی ضخیم تر از صفحه بالا باشدصفحهٔ بالایی نازک تر تغییر شکل می دهد، در حالی که صفحهٔ پایه صاف باقی می ماند.
علاوه بر اين، "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueدر مبادلات گرما صفحه ی بالش، اخیراً یک تکنیک برای دستیابی به هدایت جریان از طریق بافر در کانال های بین صفحه های بالش همسایه ارائه شده است.
صفحه های بالش به دلیل طراحی آنها به صورت هرمیتیک مهر و موم می شوند، که همچنین سطح بالایی از ثبات ساختاری، اتوماسیون و سازگاری در طول تولید را به آنها می دهد.در فشار بیش از 100 MPa و دمای بالای 800 °Cاز بشقاب های بالش استفاده می شود.
پارامترهای فنی
| نام محصول | مبادله گرما صفحه بالش |
| مواد | فولاد ضد زنگ |
| رنگ | نیکل سفید |
| استاندارد | DIN GB ISO JIS BA ANSI ASMI |
| درجه | SUS201،SUS304,SUS316,DSS2205 |
| بررسي اجمالي نسبت مواد لايه هاي گچكنده دو بالش | صفحه بالش 0.8mm + 0.8mm صفحه بالش 1.0mm + 1.0mm |
| خلاصه نسبت مواد صفحه ای تک بالش | صفحه بالش 0.8 mm + صفحه پایه 2.0 mm صفحه بالش 1.0 mm + صفحه پایه 2.5 mm صفحه ی بالش 1.2 میلی متر + صفحه ی پایه ی 4.0 تا 15 میلی متر صفحه بالش 1.5 میلی متر + صفحه پایه 4.0 تا 15 میلی متر صفحه ی بالش ۲٫۰ میلی متر + صفحه ی پایه ۵٫۰ تا ۱۵ میلی متر |
درخواست ها
استفاده از صفحات بالش بسیار گسترده است، به دلیل خواص مطلوب آنها مانند انعطاف پذیری هندسی بالا و سازگاری خوب تقریبا به هر فرآیند.اجرای آن ها به ساختار زیربنایی آن ها بستگی داردسطح نسبتا صاف بیرونی آسان برای تمیز کردن و مناسب برای کاربردهای با آلودگی زیاد یا بهداشتی است.اما سطح داخلی دارای بخیه های نازک در اطراف هر جوش نقطه و آسان برای تمیز کردن نیست، بنابراین سطح داخلی فقط برای مایعات غیر آلوده مانند آب، بخار یا مواد خنک کننده مناسب است.
1بانک های صفحه بالش (مبادله گرما)
بانک های صفحه ی بالش معمولاً در کاربردهایی که شامل مایع مایع، گاز مایع، واسکوسیت بالا یا رسانه های کثیف، الزامات کاهش فشار کم، تهویه (به عنوان مثال تهویه کننده های بالا) ،تبخیر فیلم سقوط (e(به عنوان مثال صنعت کاغذ و پالپ) ، رِبایلرها، خنک کردن آب، خشک کردن مواد جامد، تولید یخ فلک (صنعت مواد غذایی) و غیره. آنها همچنین به طور معمول به عنوان خنک کننده های غوطه ور (به عنوان مثال در الکتروپلاستی) استفاده می شوند.که بانک ها مستقیماً در مخزن غوطه ور می شوند.بانک ها می توانند ساخته شوند تا اجازه دهد تا بشقاب های فردی از انبار جدا شوند، اجازه می دهد تا تمیز کردن یا نگهداری آسان باشد.
2. مخازن پوشیده از بشقاب بالش
گسترده ترین کاربرد صفحات بالش تا به امروز با ظرف های ژاکت شده است، به دلیل انعطاف پذیری آنها، پوشش کامل سطح برای انتقال گرما، نگهداری کم مایع،هزینه و زمان تولیدی مطلوب، و تمیز کردن آسان، به خصوص در برنامه های استریل. مخازن می تواند با جاکت های متعدد بر روی سطح خود مجهز باشد، از جمله همچنین پایین مخزن، به عنوان مثال مخروطی یا دیس،و می تواند شامل پوسته های بالینی اضافی در داخل مخزن باشد. زمینه های معمول پیاده سازی مخازن پوشیده از بشقاب بالش در صنعت مواد غذایی و نوشیدنی و در صنعت شیمیایی و داروسازی است. این جاکت ها همچنین به عنوان "جاکت های عمودی" شناخته می شوند.
FAQ
1شما خدمات OEM داريد؟ شما قطعات را تامین می کنید؟بله، میخوایم، تا زمانی که نقشه و نیاز های دقیق خود را به ما ارائه دهید.
2چطور ميتونيم به راحتيمسانتریفیوژ مناسب؟ما یک تیم مهندسی با تجربه داریم که به شما در انتخاب مدل کمک می کند، تا زمانی که ویژگی های دقیق مواد پردازش را به ما ارائه دهید.
3ميتوني تکنسين ها رو براي نصب و راه اندازي بفرستي؟بله، می تونیم، ما خدمات زیادی انجام میدیم، لطفاً به بخش بعد از فروش مراجعه کنید.
4برابري با رقبا چه برتري داريد؟کیفیت و تجربه. ما بزرگترین تامین کننده سانتریفیوژ در چین هستیم، طرح ها و سازه های ما شبیه به رهبر جهانی آلفا لاوال، وستفالیار، فلوت وگ و غیره هستند.
5چطور از کیفیت محافظت میکنی؟کارخانه ي من يه شرکت دولتي با بيشتر از 100 سال تجربه است، سياست عمليات سختي اجرا مي شود، ماشين هاي پيشرفته ي پردازش دقت تمام قطعات را تضمین مي کنند،کارگران دارای مجوز عملیات، قطعات multiprocessing، انتقال و قطعات الکتریکی از برند مشهور بین المللی هستند. مجموعه ای از آزمایش و بازرسی در کل مرحله تولید انجام می شود.
6ميتونيم از مصرف کننده ي آخرتون ملاقات کنيم يا با اونا تماس بگيريم؟بله، کاربران در داخل و خارج از کشور هستند، ما می توانیم لیست نام را به شما ارائه دهیم. می توانید به آنجا بروید یا برای کسب اطلاعات بیشتر با ما تماس بگیرید.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
