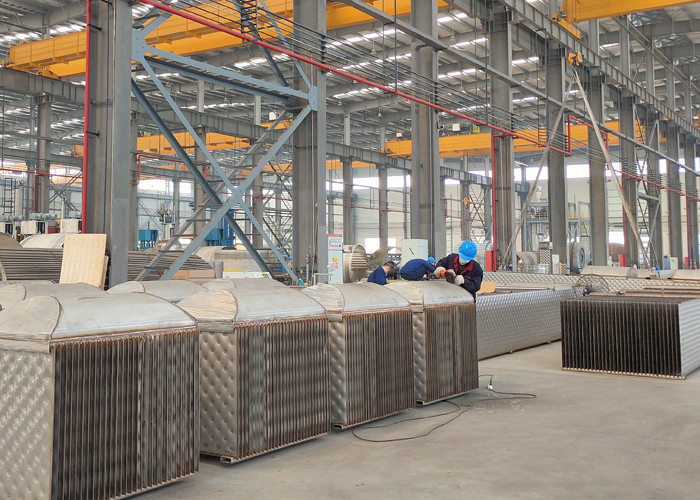

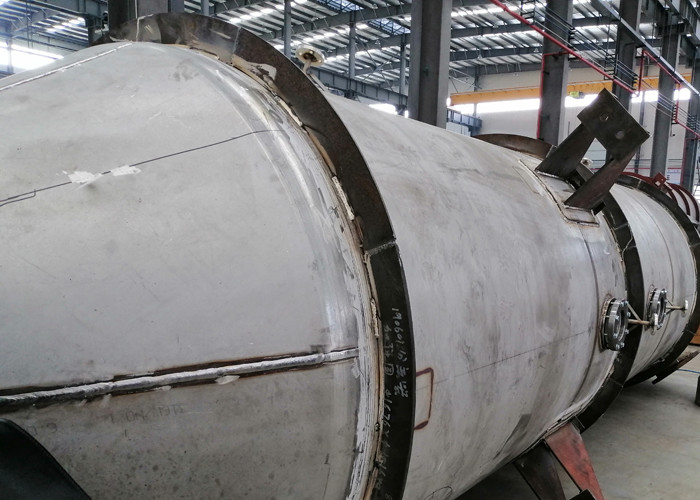

طراحی مبدل حرارتی صفحه بالشی برای مشروب مشکی خمیری از سازنده چینی
مشروب سیاه محصول جانبی خمیر آسیاب هایی است که از درختان محصولاتی مانند کاغذ تولید می کنند.در حال حاضر برای بازیابی مواد شیمیایی پخت و پز و تولید بخار فشار بالا مورد استفاده در فرآیند ساخت خمیر و کاغذ استفاده می شود.از ترکیبات مختلف این فرآیندها مانند لیگنین، همی سلولز، هیدروکسید سدیم (NaOH) و سولفید سدیم (Na2S) تشکیل شده است.ترکیب لیگنین موجود در مشروب سیاه را می توان برای تولید سوخت زیستی استفاده کرد، اما تولید آن می تواند گران باشد و بنابراین سوخت ساخته شده از آن چندان رایج نیست.
با این حال و به گفته آژانس بین المللی انرژی (IEA)، آینده استفاده از مشروب سیاه به عنوان سوخت امیدوارکننده است و به عنوان پنجمین سوخت مهم روی زمین شناخته می شود!
تبخیر مشروب سیاه
مشروب سیاه بدست آمده از خمیرسازی حاوی 14-17 درصد مواد جامد محلول است
این مواد جامد از حدود 1/3 مواد شیمیایی معدنی تشکیل شده اند که در مشروب سفید اضافه شده به هاضم هستند.
2/3 باقیمانده از مواد شیمیایی آلی استخراج شده از چوب تشکیل شده است
مشروب سیاه باید تا 60 درصد مواد جامد غلیظ شود تا بدون سوخت اضافی بسوزد
الزامات فرآیند اساسی
استفاده بهینه از انرژی
جداسازی موثر بخار آب از مشروب سیاه
جداسازی مناسب متانول، صابون روغن بلند
غلظت مشروب سیاه به 75-85 درصد جامدات خشک
تبخیر
ماموریت:
تبخیر مشروب سیاه ضعیف برای جدا کردن آب و ایجاد یک مشروب سیاه قوی قابل احتراق
سه فرآیند اصلی که در اواپراتور رخ می دهد عبارتند از:
مشروب سیاه + حرارت به مشروب سیاه قوی + آب + بخار
میعانات + بخار برای تمیز کردن + میعانات کثیف + NCG
مشروب سیاه به مشروب سیاه + صابون (فقط چوب نرم)
چگونه به 80-85 درصد جامدات خشک برسیم؟
به دلیل ویسکوزیته بالا
بخار MP به عنوان وسیله گرمایش
دمای مشروب 175 ℃ در غلیظ نهایی
زمان ماندگاری مشروب
اواپراتور همچنین به عنوان یک راکتور LHT عمل می کند
مصالح ساختمانی دوبلکس
محتوای قلیایی بالا ممکن است باعث ایجاد ترک خوردگی ناشی از استرس (SCC) شود.

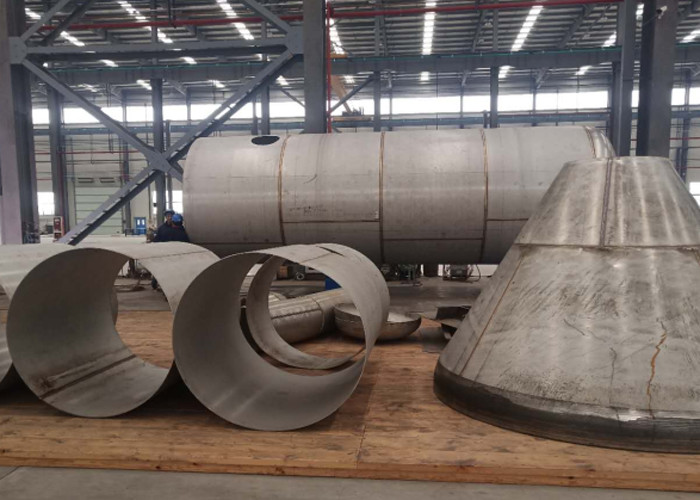

کارخانه های تبخیر در تاسیسات در سراسر جهان به خوبی اثبات شده اند.پیکربندیها و مدلهای مختلفی در دسترس هستند - از پیش تبخیرکنندهها تا قطارهای تبخیر چند اثر - برای پاسخگویی به چالشبرانگیزترین کارخانههای تبخیر خمیر کاغذ یا کارخانه پساب.
مزیت اصلی اواپراتورهای چند اثره، استفاده از سطوح گرمایش لاملا برای کارایی و قابلیت اطمینان بالا است.
pp-تبخیر-گیاه-لاملا
لاملار گیاه تبخیر

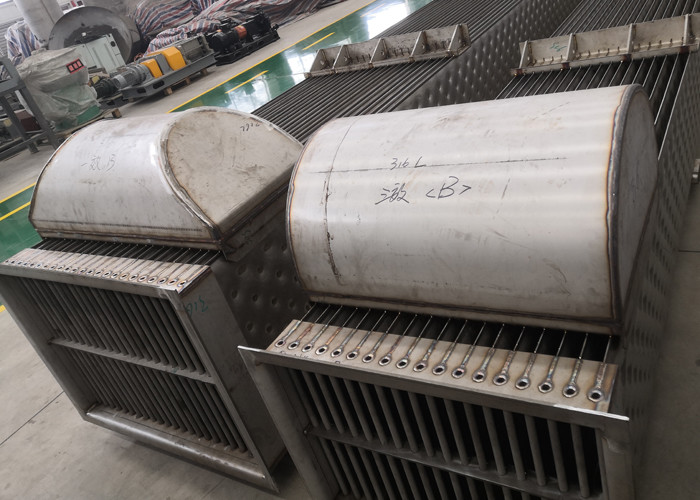

سطح گرمایش لاملا
نام | سری بشقاب بالش | مبدل حرارتی پوسته و لوله | مبدل حرارتی صفحه ای جداشدنی | مبدل حرارتی صفحه مارپیچ |
محدوده دمای عملیاتی | <800℃ | <800℃ | <170℃ | <350℃ |
حداکثر فشار | <60 بار | <200 بار | <32 بار | <25 بار |
ضریب انتقال حرارت به آب [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
کاربرد تبادل حرارتی هوا و آب | مناسب | مناسب | متناسب نیست | تناسب جزئی |
غوطه ور شدن در مخزن یا آب | مناسب | تناسب جزئی | متناسب نیست | متناسب نیست |
جوش مخزن و راکتور | مناسب | قابل اجرا نیست | قابل اجرا نیست | قابل اجرا نیست |
در راکتور موجود و سایر تجهیزات نصب کنید | نرم افزار انعطاف پذیر | جزئی قابل اجرا | قابل اجرا نیست | قابل اجرا نیست |
تمام ساخت و ساز جوش داده شده | مناسب | مناسب | قابل اجرا نیست | قابل اجرا نیست |
مایعات به شدت آلوده و کاربردهای دیگر | مناسب | مناسب | جزئی قابل اجرا | مناسب |
وزن در واحد سطح | کم | بالا | کم | بالا |
سقوط فیلم، کندانسور و اواپراتور | مناسب | مناسب | تناسب جزئی | تناسب جزئی |
بهره وری انرژی برای کاهش هزینه ها
بالاترین مایعات جامد خشک با حداکثر در دسترس بودن با استفاده از فناوری کریستالیزاسیون
تمیزترین میعانات قابل استفاده مجدد با حداقل مقدار بخار
کمترین مصرف بخار و برق
خود تمیز شونده
حتی پوسته پوسته شدن غیر محلول را تحمل کنید
