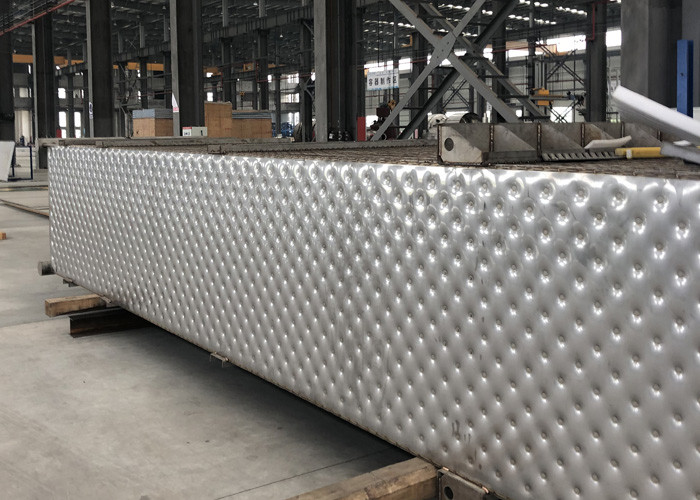

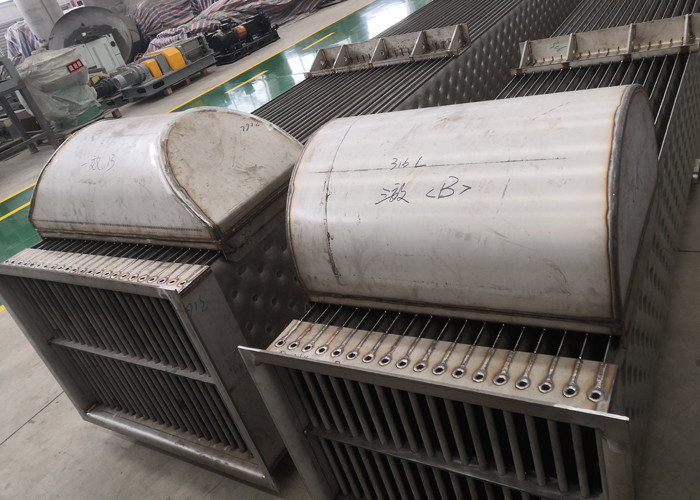

مبدل حرارتی ورق بسیار کارآمد در تبخیر کننده فیلم سقوط فیلم MVR /Mechanical Vapor Recompression
MVR فشرده سازی مجدد بخار مکانیکی صنعتی
یک پمپ حرارتی از انرژی برای انتقال گرما از منبع دمای پایین به تقاضای دمای بالاتر با استفاده از انرژی اضافی استفاده می کند.برای پمپ های حرارتی صنعتی ، منبع گرما گرمای ضایعات فرآیند است.
تراکم مکانیکی بخار (MVR) یک سیستم پمپ حرارتی باز است که در آن فشار و دمای بخار ، همراه با دمای اشباع مربوطه ، با استفاده از فشرده سازی افزایش می یابد.فشرده سازی بخار یک نوع خاص از MVR است.خروجی بخار فشار کم ناشی از عملیات صنعتی ، مانند اواپراتورها یا اجاق ها ، معمولاً به جو منتقل می شود یا در یک برج خنک کننده متراکم می شود ، در حالی که سایر عملیات کارخانه در همان محل ممکن است به بخار فشار متوسط نیاز داشته باشد.به جای انبساط بخار فشار قوی در دریچه گاز برای رفع این نیازها ، بخار ضایعات کم فشار می تواند به صورت مکانیکی در فشار بیشتری فشرده شود تا بتوان از آن مجددا استفاده کرد.فشرده سازی بخار برای افزایش دمای حرارت نهفته در بخار به یک کمپرسور مکانیکی متکی است تا از آن برای کارهای فرآیند استفاده کند.این مزیت در این واقعیت نهفته است که انرژی فشاری مورد نیاز در مقایسه با مقدار گرمای نهان موجود در بخار بازیافت شده بسیار ناچیز است.
عملکرد پر فشار فشرده سازی بخار در ضریب عملکرد (COP) بیان می شود.COP نسبت گرمای بازیابی خالص و انرژی مورد استفاده کمپرسور را نشان می دهد.در این حالت ، گرمای خالص تولید بخار شامل تولید بخار اضافی با تزریق آب است.کاربردهای معمولی اقتصادی و کم مصرف دارای حداقل COP 3.5 هستند.برخی از کاربردهای MVR دارای COP 10 یا حتی بالاتر هستند.
عناصر کلیدی برای یک COP بالا موارد زیر است:
نسبت کم فشارهای مطلق بخارراهنمای حداکثر نسبت 6 است ، اما در عمل روزانه این نسبت حدود 3 است.
حداقل ظرفیت.یک دستورالعمل حداقل یک تن بخار در ساعت است. تزریق آب پس از فشرده سازی.
مشخصات
صرفه جویی در انرژی: راندمان حرارتی بالا ، صرفه جویی در مصرف انرژی ، مصرف انرژی کمتر ، مصرف انرژی
تبخیر 1 تن آب حدود 1/5 تا 1/3 تبخیر کننده معمولی است.
حفاظت از محیط زیست: کاملاً از شر وابستگی به دیگ بخار خلاص شوید ، اواپراتور فشار مکانیکی بخار می تواند توسط برق راه اندازی شود. بدون دیگ بخار ، نیازی به سوزاندن ذغال سنگ ، مقدار کمی بخار ، مقدار کمی آب خنک کننده نیست.
هزینه کارکرد پایین است: به دلیل مصرف کم انرژی ، هزینه کارکرد کل اواپراتور تنها 1/3 تا 1/2 اواپراتور سنتی است.
منطقه کوچک: سیستم دارای ساختار مکانیکی متراکم بالا است ، بنابراین سطح پوشش کمتر از 50 of از تبخیر کننده سنتی است.
تبخیر خفیف: تبخیر در دمای پایین ، اختلاف دمای انتقال حرارت کم است ، بنابراین مقیاس بندی سیستم آسان نیست.
درجه بالایی از اتوماسیون: درجه بالایی از اتوماسیون ، عملکرد ساده ، عملکرد آسان.
استفاده از تبخیر کننده مکانیکی بخار MVR در مقایسه با تجهیزات تبخیر سنتی محاسبه شده با تبخیر 1T آب
| نام | بخار | قدرت الکتریکی | هزینه کل (RMB) | ||
| ظرفیت تبخیر (کیلوگرم در ساعت) | مصرف (T) | هزینه (RMB) | مصرف (کیلو وات) | هزینه (RMB) | |
| اواپراتور تک جلدی | 1.1 | 220 | 3 | 2.1 | 222.1 |
| اواپراتور دو اثر | 0.55 | 110 | 3 | 2.1 | 112.1 |
| اواپراتور سه افکت | 0.4 | 88 | 3 | 2.1 | 90.1 |
| اواپراتور MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
زمینه های کاربرد
فشرده سازی مکانیکی بخار در ابتدا تقریباً منحصراً در صنایع لبنی استفاده می شد.در سالهای بعد ، زمینه های کاربرد آن گسترش یافت و در حال حاضر شامل صنایع لبنی ، صنعت آبجوسازی ، صنعت قند ، صنایع شور ، صنعت خمیر ، صنایع شیمیایی ، صنعت الکل و غیره است.
نمودار جریان اصلی

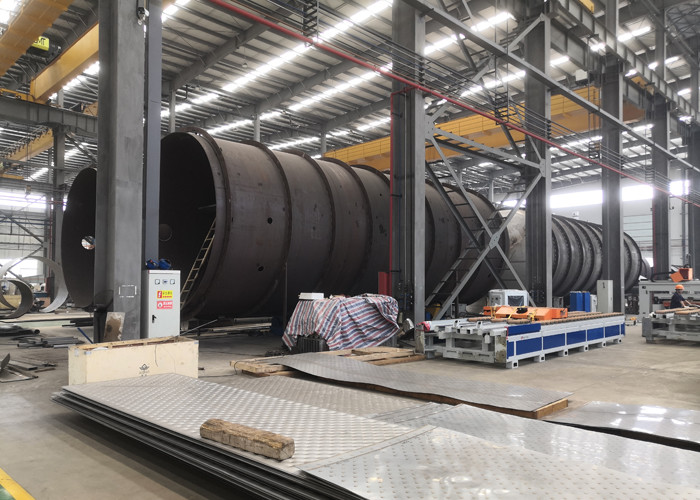

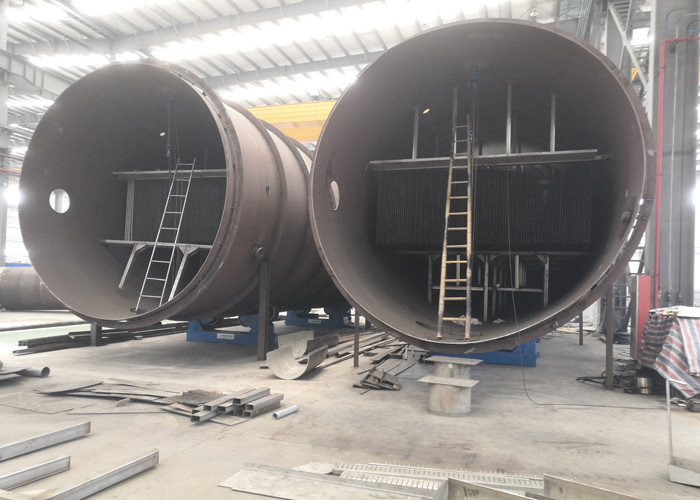

سایت کارگاه ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
