تبخیر کننده تبخیر کننده حرارتی بخار حرارتی اتانول

Industry Distiller Ethanol TVR Multi Effect Evaporator system with jet compressor steam

تجهیزات تبخیر و غلظت TVR

این یک تجهیزات تبلور غلظت تبخیر است که از پمپ حرارتی TVR برای فشرده سازی مجدد بخشی از بخار ثانویه به عنوان منبع گرمای محفظه گرمایش استفاده می کند.

شرایط تامین برای تأمین پایدار بخار اشباع بالای 0.7MPa مورد نیاز است.

عملکرد TVR ارتباط مستقیمی با اثر صرفه جویی در بخار دارد ، بنابراین لازم است از محصولاتی با عملکرد عملکرد تضمین شده استفاده شود.

اگر کیفیت و عملکرد TVR ضعیف باشد ، اثر صرفه جویی در بخار آشکار نیست و به دلیل سر و صدا و ارتعاش به آسانی آسیب می بیند.

نحوه عملکرد تبخیر کننده های فشرده سازی بخار حرارتی

برای کاهش مصرف انرژی ، بخار آب از یک اواپراتور جذب و با بخار فشار بالا در یک ترموکمپرسور فشرده می شود تا بتوان آن را در مبدل حرارتی اواپراتور متراکم کرد.فشار حاصله متوسطی از فشار بخار و بخار آب است.یک ترموکمپرسور شبیه به یک هواگیر جت بخار است که برای حفظ خلاء در یک اواپراتور استفاده می شود.

تنها بخشی از بخار حاصل از اواپراتور را می توان در یک ترموکمپرسور فشرده کرد و مابقی را در مبدل حرارتی با اثر بعدی یا کندانسور متراکم کرد.به طور معمول یک ترموکمپرسور در یک اواپراتور تک اثر یا در اولین اثر یک اواپراتور دو یا سه اثر برای کاهش مصرف انرژی استفاده می شود.مانند فشرده سازی مکانیکی ، تراکم حرارتی بیشتر برای مایعات با نقطه جوش کم و دمای افتراقی پایین تا متوسط ​​در مبدل حرارتی برای به حداقل رساندن نسبت تراکم کاربرد دارد.

تبخیر کننده دوگانه با فشار مجدد حرارتی 33 درصد بخار کمتر از اثر دوگانه معمولی نیاز دارد.در اصل ، استفاده از بخار برای اثر دوگانه با فشرده سازی حرارتی قابل مقایسه با یک اواپراتور با اثر سه گانه است.

ویژگی های تبلور تبخیر تبخیر مجدد بخار حرارتی:

1. در فرآیند فشرده سازی بخار حرارتی ، بخار موجود در محفظه جوش طبق فشار پمپ حرارتی به فشار بیشتری در محفظه گرمایش فشرده می شود.

2. دمای بخار اشباع مربوط به این فشار بخار حرارتی زیاد است

پارامترهای تبلور تبخیر حرارتی بخار حرارتی:

تبخیر (t/h) 0.5-4

مصرف بخار خام (t/h) 0.2x تبخیر/متر سه اثر

فشار بخار خام (MPa) 0.2-0.4

نسبت مصرف انرژی بخار (t/t) 0.02

توان الکتریکی (Kw) (28-62) x تبخیر

کمپرسور محدوده دمایی 10-40 provides را فراهم می کند

محدوده دمای تبخیر 40-80

کاربرد

TVR Evaporator Falling Film TVR یک سیستم تبخیر تمام اتوماتیک و مداوم را ارائه می دهد.TVR Evaporator Falling Film TVR برای تولید طیف کاملی از محصولات مناسب است.این سیستم مخصوص مشتری طراحی شده است و بنابراین برای طیف گسترده ای از ترکیبات و ظرفیت های محصول در دسترس است.

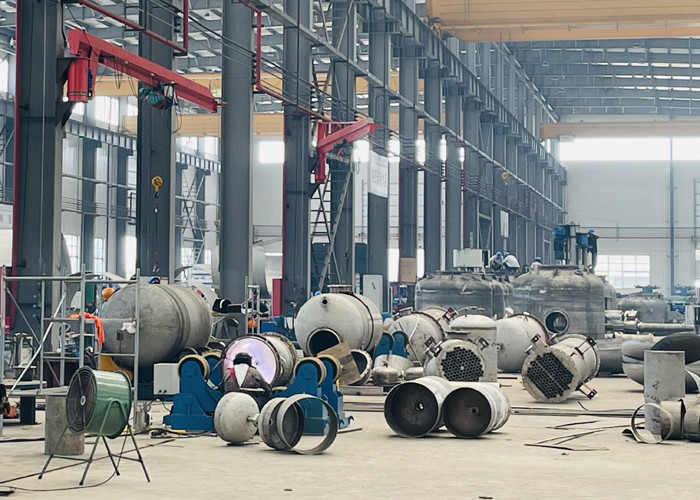

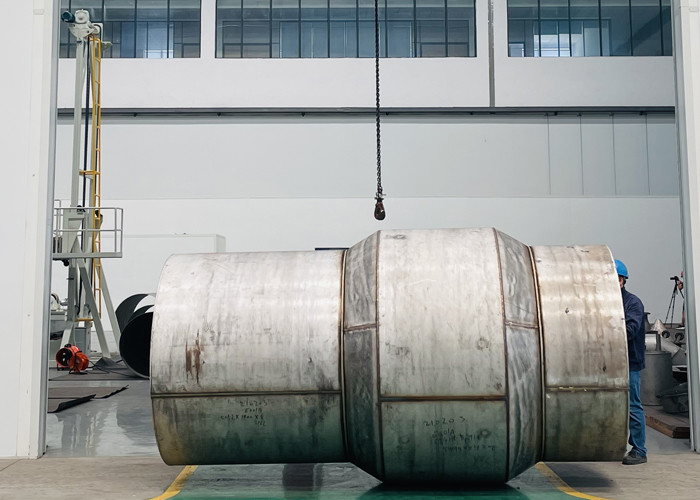

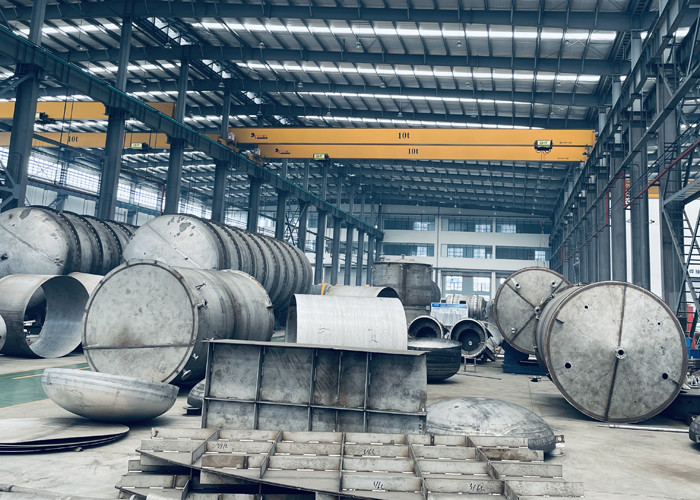

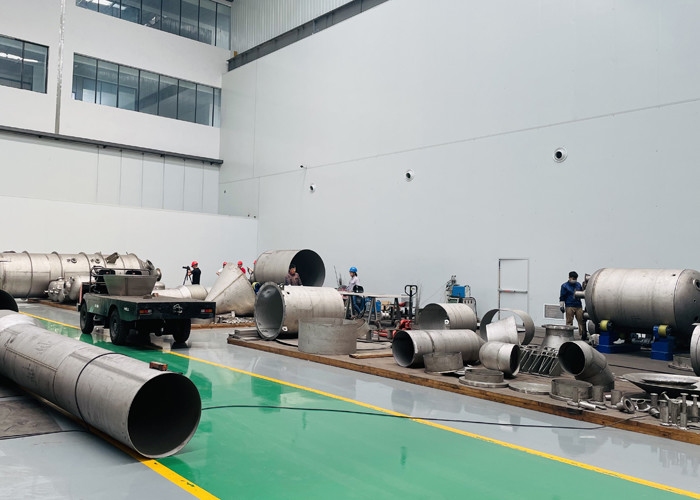

تجهیزات پیشرفته تولید
