دستگاه تقطیر آب صنعتی وکیوم تبخیر TVR اواپراتور
شرح
سیستم اواپراتور TVR در مقایسه با سیستمی که مستقیماً بخار ثانویه را تخلیه می کند بهبود یافته است.از یک پمپ حرارتی جت برای بازیابی بخشی از بخار ثانویه استفاده می کند.از آنجایی که پمپ حرارتی جت 1 کیلوگرمی بخار پرفشار تنها می تواند 0.3 کیلوگرم بخار ثانویه را خارج کند، بنابراین اگرچه این سیستم ساده و فشرده است، اما بازده انرژی آن نسبتاً پایین است.اشکال رایج تبخیر پمپ حرارتی معمولاً تبخیر پمپ حرارتی جت (TVR) و تبخیر پمپ حرارتی فشرده سازی مکانیکی بخار ثانویه بخار (MVR) است.در سال های اخیر با توجه به پیشرفت چشمگیر در مهندسی مواد، ساختار و تکنولوژی ساخت و با افزایش قیمت انرژی، پمپ های حرارتی تراکمی مکانیکی بیش از پیش اهمیت یافته اند.پمپ های حرارتی به طور گسترده ای برای تبخیر و تغلیظ محلول های رقیق مختلف استفاده می شود.در تولید صنعتی واقعی، استفاده از فناوری تبخیر پمپ حرارتی بسیار مقرون به صرفه است.دستگاه پمپ حرارتی برای به دست آوردن انرژی گرمایی بیشتر تنها به مصرف کمی انرژی با کیفیت بالا نیاز دارد که باعث کاهش اتلاف انرژی می شود.در اکثر کاربردها، مصرف انرژی تبخیر پمپ حرارتی بسیار کمتر از تبخیر تک اثره یا چند اثره است و استفاده از فناوری پمپ حرارتی می تواند جایگزین تعداد زیادی از اتاق های دیگ بخار، صرفه جویی در مصرف سوخت، کاهش آلودگی جوی و ... کاهش استفاده از گرمای اتلافدر نتیجه آلودگی گرما، بهداشت محیطی شهر باید بهبود یابد، و همچنین برای تعادل اکولوژیکی مفید است.تبخیر پمپ حرارتی یک روش تبخیر بسیار مطمئن با مصرف انرژی کم است.به دلیل صرفه جویی در انرژی و پایداری، به طور گسترده ای در فرآیند شیمیایی استفاده شده است.
مشخصات
| مقایسه هزینه کارکرد اواپراتور 10T/h | |||
| نام | اواپراتور MVR | اواپراتور سه اثره | |
| هزینه مصرف بخار | 0.6 (مصرف بخار پیش گرمایش مواد) t/h×180RMB/t=108RMB/h | [4.0 + 0.6 (مصرف بخار پیش گرمایش مواد)] تن در ساعت × 180 RMB/t = 828 RMB / ساعت | |
| شارژ الکتریکی | 500 کیلووات در ساعت × 0.80 RMB / کیلو وات = 400 RMB / ساعت | 160 کیلووات در ساعت × 0.80 RMB/kw = 128 RMB / ساعت | |
| بازیابی آب تغلیظ شده | 10.6 تن در ساعت × 3 RMB/t = 32 RMB / ساعت | 14.6 تن در ساعت × 3 RMB/t = 44 RMB / ساعت | |
| هزینه عملیات در ساعت | 108+400-32=476RMB/h | 828+128-44=912 RMB/h | |
| هزینه عملیاتی سالانه | 476 RMB / ساعت × 24 ساعت × 300 روز = 3427200 RMB | 912 RMB / ساعت × 24 ساعت × 300 روز = 6566400 RMB | |
| تفاوت هزینه عملیاتی سالانه:6566400-3427200=3139200 RMB | |||
ویژگی
سیستم تبخیر با گردش اجباری MVR از تجهیزات اصلی اواپراتور، جداکننده و پمپ گردش اجباری و کمپرسور بخار تشکیل شده است.این ماده گرما را با بخار خارج از لوله در لوله اواپراتور مبادله می کند و دما افزایش می یابد.محلول پس از افزایش دما به دو فاز بخار و محلول تقسیم می‌شود و بخار به جداکننده بالا می‌رود و دمیستر مایع حباب شده در بخار را جدا می‌کند.قطرات خالص شده و به کمپرسور فرستاده می شوند.کمپرسور بخار را فشرده می کند و برای گرم کردن بخار به پوسته اواپراتور منتقل می کند تا بازیافت بخار ثانویه و تبخیر مداوم انجام شود.تبخیر بخار ثانویه را تولید می کند که از مواد سرریز می شود، مواد در مواد فوق اشباع متمرکز می شوند، متبلور می شوند و دوغاب کریستال توسط پمپ تخلیه از خط لوله گردشی خارج می شود.مشروب مادر وارد پمپ گردش اجباری می شود، تحت تأثیر پمپ گردش خون وارد اواپراتور می شود و سپس تبخیر می شود.این چرخه به طور مداوم تبخیر می شود تا غلیظ و متبلور شود.این دارای مزایای زیر است: 1. مناسب برای مواد با ویسکوزیته بالا، 2. مواد با ذرات.3. نسبت غلظت بالا.4. سرعت جریان بالای خط لوله، خشک کردن دیوار یا مقیاس آسان نیست.
کاربرد
تبخیر و غلظت برای صنعت فرآیند
1) تخمیر مواد غذایی (آجینوموتو، اسید سیتریک، نشاسته و شکر)
2) داروخانه (تهیه طب سنتی چینی، غلظت دمای پایین طب غربی)
3) مواد شیمیایی خوب (آفت کش ها، رنگ های مصنوعی، رنگدانه های آلی، رنگ، ادویه و اسانس، لوازم آرایشی)
4) مواد شیمیایی کلر (غلظت آب نمک)
5) نمک آب دریا
6) متالورژی در
راه حل «نزل صفر» برای فاضلاب صنعتی
1) آب فاضلاب آمونیاک و کلرید، آب نمک غیر آلی متعدد
2) آبکاری فاضلاب
3) چاپ و رنگرزی فاضلاب
4) فاضلاب صنایع غذایی
5) ضایعات کاغذ
6) فاضلاب پتروشیمی، متالورژی

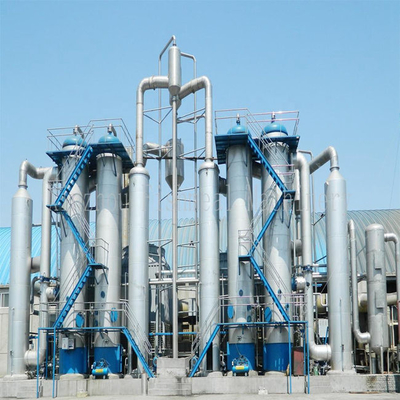

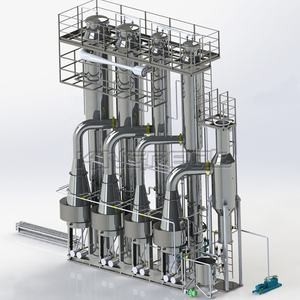

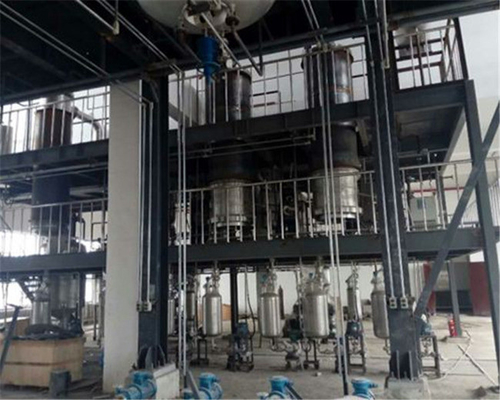

تصویر
