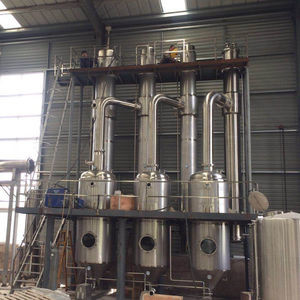

سیستم اواپراتور سفارشی TVR در صنایع غذایی و آشامیدنی، صنایع شیمیایی
فشرده سازی مجدد بخار حرارتی (TVR)
روشی برای کاهش مصرف انرژی در سیستم اواپراتور گرمایشی با بخار.
از بخار پرفشار به عنوان سیال محرک به یک اجکتور بخار استفاده می کند تا بخار با فشار پایین تر بازیافتی را به داخل ببرد و بخار ترکیبی را با فشار متوسط مفیدتر تخلیه کند.
چرخه تراکم بخار به دمای چگالش بخار فشار پایینتر بستگی دارد که با افزایش فشار افزایش مییابد.
اواپراتورهای فشرده سازی مجدد بخار حرارتی چگونه کار می کنند
برای کاهش مصرف انرژی، بخار آب از یک اواپراتور با بخار فشار بالا در یک ترمو کمپرسور فشرده شده و فشرده می شود تا بتوان آن را در مبدل حرارتی اواپراتور متراکم کرد.فشار حاصل از فشار بخار محرک و بخار آب متوسط است.ترمو کمپرسور شبیه اجکتور هوای جت بخار است که برای حفظ خلاء در اواپراتور استفاده می شود.
تنها بخشی از بخار یک اواپراتور را می توان در یک ترموکمپرسور فشرده کرد و بقیه آن را در مبدل حرارتی اثر بعدی یا کندانسور متراکم کرد.ترمو کمپرسور معمولاً روی یک اواپراتور تک اثره یا در اولین اثر اواپراتور دو یا سه اثره برای کاهش مصرف انرژی استفاده می شود.مانند فشردهسازی مجدد مکانیکی، فشردهسازی مجدد حرارتی بیشتر برای مایعات با نقطه جوش کم و دماهای متفاوت کم تا متوسط در مبدل حرارتی کاربرد دارد تا نسبت تراکم به حداقل برسد.
اواپراتور دو اثر با فشرده سازی مجدد حرارتی به 33 درصد بخار کمتری نسبت به اثر دوگانه معمولی نیاز دارد.در اصل، استفاده از بخار برای اثر مضاعف با فشرده سازی مجدد حرارتی با یک اواپراتور با اثر سه گانه قابل مقایسه است.
کاربرد
Evaporator Falling Film TVR یک سیستم تبخیر کاملا اتوماتیک و مداوم را ارائه می دهد.Evaporator Falling Film TVR برای تولید طیف کاملی از محصولات مناسب است.این سیستم مخصوص مشتری طراحی شده است و بنابراین برای طیف وسیعی از ترکیبات و ظرفیت های محصول در دسترس است.
نکات برجسته
تولید طولانی مدت به دلیل استانداردهای بهداشتی بالا
تکنولوژی اثبات شده
کاملا قابل تمیز کردن (تمیز کردن در محل)
اصل کار
Evaporator Falling Film TVR از ناحیه فرآیند مرطوب تغذیه می شود.محصول از مخزن تعادل بسته به نیاز محصول نهایی تا حداقل دمای جوش اولین کالاندری گرم می شود.این را می توان با مبدل های حرارتی صفحه ای، مبدل حرارتی لوله ای و/یا بخاری های مستقیم با استفاده از میعانات، بخارات اضافی، بخار و/یا آب داغ انجام داد.پس از فرآیند حرارت دادن، محصول به اولین کالندریا می رود، جایی که محصول شروع به تبخیر می کند.اواپراتور بر اساس اصل فیلم سقوط کار می کند، به این معنی که محصول و بخار در لوله ها به سمت پایین جریان می یابد.در قسمت پایین، کنسانتره پایین میافتد و بخار به داخل جداکننده مکیده میشود، به این ترتیب قطرات کنسانتره کوچکتر از بخار جدا میشوند.محصول غلیظ به گذرگاه بعدی پمپ می شود که در آن محصول بیشتر متمرکز می شود.پس از اینکه محصول پاس نهایی کالاندریا بسته به محصول و خواص کنسانتره مورد نیاز، به کالاندریای بعدی، مخازن کنسانتره خشک کن یا از طریق خنک کننده فلاش به مخازن کریستالیزاسیون پمپ شد.از آنجایی که میزان تبخیر آب محدود است و اختلاف دمای مورد نیاز نسبتاً زیاد است، از بخار به عنوان نیروی محرکه استفاده می شود.این به عنوان فشرده سازی مجدد بخار حرارتی (TVR) نامیده می شود.بسته به ظرفیت و نیاز محصول خاص، تعداد مراحل و ترمو کمپرسورها تعریف می شود.یک کنترل کننده چگالی در جریان کنسانتره برای تنظیم جریان بخار به ترمو کمپرسور استفاده می شود.
اواپراتورهای فشرده سازی مجدد بخار حرارتی چگونه کار می کنند
برای کاهش مصرف انرژی، بخار آب از یک اواپراتور با بخار فشار بالا در یک ترمو کمپرسور فشرده شده و فشرده می شود تا بتوان آن را در مبدل حرارتی اواپراتور متراکم کرد.فشار حاصل از فشار بخار محرک و بخار آب متوسط است.ترمو کمپرسور شبیه اجکتور هوای جت بخار است که برای حفظ خلاء در اواپراتور استفاده می شود.
تنها بخشی از بخار یک اواپراتور را می توان در یک ترموکمپرسور فشرده کرد و بقیه آن را در مبدل حرارتی اثر بعدی یا کندانسور متراکم کرد.ترمو کمپرسور معمولاً روی یک اواپراتور تک اثره یا در اولین اثر اواپراتور دو یا سه اثره برای کاهش مصرف انرژی استفاده می شود.مانند فشردهسازی مجدد مکانیکی، فشردهسازی مجدد حرارتی بیشتر برای مایعات با نقطه جوش کم و دماهای متفاوت کم تا متوسط در مبدل حرارتی کاربرد دارد تا نسبت تراکم به حداقل برسد.
اواپراتور دو اثر با فشرده سازی مجدد حرارتی به 33 درصد بخار کمتری نسبت به اثر دوگانه معمولی نیاز دارد.در اصل، استفاده از بخار برای اثر مضاعف با فشرده سازی مجدد حرارتی با یک اواپراتور با اثر سه گانه قابل مقایسه است.
مقایسه هزینه های جاری تجهیزات تبخیر MVR و سه اثر:
مقایسه هزینه کارکرد اواپراتور 10T/h | |||
نام | اواپراتور MVR | اواپراتور سه اثره | |
هزینه مصرف بخار | 0.6 (مصرف بخار پیش گرمایش مواد) t/h×180RMB/t=108RMB/h | [4.0 + 0.6 (مصرف بخار پیش گرمایش مواد)] تن در ساعت × 180 RMB/t = 828 RMB / ساعت | |
شارژ الکتریکی | 500 کیلووات در ساعت × 0.80 RMB / کیلو وات = 400 RMB / ساعت | 160 کیلووات در ساعت × 0.80 RMB/kw = 128 RMB / ساعت | |
بازیابی آب تغلیظ شده | 10.6 تن در ساعت × 3 RMB/t = 32 RMB / ساعت | 14.6 تن در ساعت × 3 RMB/t = 44 RMB / ساعت | |
هزینه عملیات در ساعت | 108+400-32=476RMB/h | 828+128-44=912 RMB/h | |
هزینه عملیاتی سالانه | 476 RMB / ساعت × 24 ساعت × 300 روز = 3427200 RMB | 912 RMB / ساعت × 24 ساعت × 300 روز = 6566400 RMB | |
تفاوت هزینه عملیاتی سالانه:6566400-3427200=3139200 RMB |
|
سوالات متداول
تفاوت بین اواپراتور MVR و TVR چیست؟
MVR یک سیستم فشرده سازی مجدد بخار مکانیکی است، منبع انرژی برق/الکتریسیته، مصرف انرژی بسیار کم است.
TVR یک سیستم فشرده سازی مجدد بخار حرارتی است - منبع انرژی بخار است و مصرف انرژی به تعداد مراحل (کالندریا) تبخیر بستگی دارد.
چرا از اواپراتور فیلم سقوط می کند؟
اواپراتور فیلم در حال سقوط روشی ملایم برای حذف آب به روشی بسیار کارآمد است.ردپای کوچک برای تبخیر زیاد
در مجموع جامدات چقدر می توانید بالا بروید؟
این بسیار به نوع محصول بستگی دارد، همه محصولات باید به صورت جداگانه در نظر گرفته شوند، عمدتا چسبندگی و ویسکوزیته کل مواد جامد را تعیین می کند.
آیا ویسکوزیته تأثیری در امکان استفاده از اواپراتور دارد؟
بله، ویسکوزیته یک عامل بسیار مهم برای تبخیر خوب است، محصول باید قابل پمپاژ باشد.
چه نوع محصولاتی را می توانید روی اواپراتور فیلم در حال سقوط اجرا کنید؟
تقریباً تمام مایعات قابل پمپاژ و محصولات محلول را می توان بر روی یک اواپراتور فیلم در حال سقوط کار کرد.
پارامترهای کریستالایزر تبخیر فشرده سازی مجدد بخار حرارتی:
تبخیر (t/h) 0.5-4
مصرف بخار خام (t/h) 0.2x تبخیر/سه اثر متر
فشار بخار خام (MPa) 0.2-0.4
نسبت مصرف انرژی بخار (t/t) 0.02
توان الکتریکی (Kw) (28-62) x تبخیر
کمپرسور محدوده دمایی 10-40 درجه را فراهم می کند
محدوده دمای تبخیر 40-80 ℃
