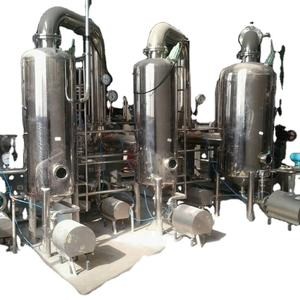

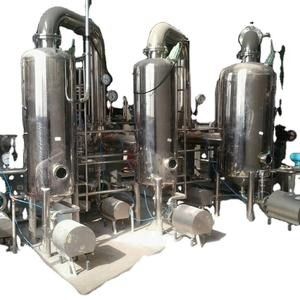

اواپراتور فولاد ضد زنگ TVR با کارایی بالا ستون تقطیر TVR ترازو صنعتی با پمپ جت بخار
اواپراتورهای TVR
اواپراتورهای TVR از فشرده سازی مجدد بخار حرارتی برای فشرده سازی مجدد بخشی از بخار جداکننده بخار و مخلوط کردن آن با بخار برای گرم کردن مرحله اول استفاده می کنند.
فرآیند اواپراتور TVR
فشردهسازی مجدد بخار حرارتی (TVR) معمولاً در یک یا چند مرحله با استفاده از بخار فشار متوسط یا بالا در یک اجکتور انجام میشود که بخشی از بخار را از جداکننده بخار بازیافت میکند و آن را با بخار مخلوط میکند.این مخلوط برای گرم کردن اولین مرحله تبخیر استفاده می شود.
مصرف بخار برای یک اواپراتور TVR بین تقریباً متفاوت است.0.3 - 0.07 کیلوگرم بخار بر کیلوگرم تبخیر آب بسته به تعداد مراحلی که فشرده سازی مجدد انجام می شود.
این طراحی ماشین آلات کمهزینهتری را نسبت به طراحیهای مستقیم با بخار گرم فراهم میکند، اما به فشار بخار محرکه نیاز دارد.
کمپرسورهای حرارتی
ترمو کمپرسورها برای بازیافت انرژی گرمایی با جذب و فشرده سازی مجدد بخار زباله برای استفاده در جاهای دیگر طراحی شده اند.
ترمو کمپرسورها نیز مانند اجکتورها فاقد قطعات متحرک هستند.طراحی مکانیکی شامل قفسه سینه بخار، نگهدارنده نازل، نازل و دیفیوزر است.
ترمو کمپرسور از بخار فشار بالا به عنوان مایع محرک استفاده می کند که وارد سینه بخار شده و از طریق نازل منبسط می شود.
بخار با سرعت بالا سپس بخار زباله را به داخل محفظه اختلاط که در آن سیالات با هم ترکیب می شوند، وارد می کند.
سپس سیالات مخلوط شده مجدداً به فشار فوری از طریق دیفیوزر فشرده می شوند که به صورت معکوس به عنوان یک نازل عمل می کند و انرژی سرعت را دوباره به انرژی فشار تبدیل می کند.
ترمو کمپرسورها برای کاربرد در صنایع غذایی، نفت، مواد شیمیایی، برق و کاغذ طراحی شده اند.فشرده سازی مجدد حرارتی معمولاً در صنایع لبنی و آبمیوه برای بازیابی و استفاده مجدد بخار از اواپراتورها در طول فرآیند تغلیظ اعمال می شود.
همه کمپرسورهای حرارتی به صورت سفارشی طراحی شده و عملکرد تست شده اند تا مشخصات دقیق مشتری ما را برآورده کنند.
برای کسب اطلاعات بیشتر در مورد سیستم های بازیابی حرارت کمپرسور حرارتی و بحث در مورد فرآیند یا کاربرد خاص خود، لطفا با ما تماس بگیرید.
مشخصات
فقط کسری از انرژی تبخیر باید به شکل بخار زنده استفاده شود.
هزینه های سرمایه گذاری پایین
مقاوم سازی در کارخانه های موجود امکان پذیر است.
مناسب برای کاربردهای مختلف.
انواع
افزایش تعداد مراحل برای کاهش مصرف بخار.
با یا بدون جداسازی نمک.
مفاهیم مختلف پیش گرمایش
چگالش بخار اضافی در کندانسورهای مخلوط یا سطحی.
مقایسه عملکرد برای ناهمساناواپراتور | ||||
مورد | اواپراتور تک اثر | اواپراتور چند اثره | اواپراتور TVR | اواپراتور MVR |
مصرف انرژی | مصرف انرژی بسیار بالاتر از سایرین است، 1 تن آب در تئوری 1 تن بخار مصرف می کند | صرفه جویی نسبتاً انرژی | بر اساس اواپراتور چند اثر سنتی، یک افکت دیگر اضافه شده است، اما فشار بخار بیشتر مورد نیاز است | بیشترین فناوری صرفه جویی در انرژی برای اواپراتور، اما مصرف برق 10-40 کیلووات ساعت |
فضای کف | کم اهمیت | بزرگ | بزرگ | کم اهمیت |
منابع انرژی | بخار و نیرو، نیاز به شبکه لوله بخار و دیگ بخار | بخار و نیرو، نیاز به شبکه لوله بخار و دیگ بخار | بخار و نیرو، نیاز به شبکه لوله بخار و دیگ بخار، نیاز به بخار فشار بالا دارد. | برق، نیازی به شبکه لوله نیست، تمام سیستم گردش خون حلقه بسته |
خودکار بودن | نیمه خود کار | عملکرد تمام اتوماتیک، تبخیر مداوم | عملکرد تمام اتوماتیک، تبخیر مداوم | عملکرد تمام اتوماتیک، تبخیر مداوم |
طراحی اصل کار

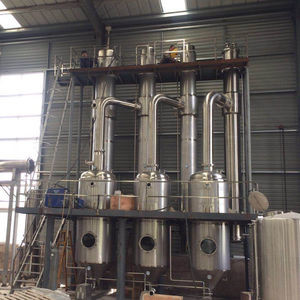

سایت کارگاه
