امکانات

مشخصات

مادی: فولاد ضد زنگ

اجزای اصلی: موتور، PLC، پمپ

ضمانت: 1 سال

شی برنامه: نگهداری سرد

نوع تبخیر: تبخیر خلاء

مارک: هانپو

وضعیت: جدید

برجسته کردن:

تجهیزات تبخیر کننده Mvr چند اثر,سیستم تبخیر فیلم سقوط,سیستم تبخیر چند اثر فولاد ضد زنگ

Falling Film Evaporation System

Stainless Steel Multiple Effect Evaporation System

اطلاعات اولیه

محل منبع: چین

نام تجاری: Hanpu

گواهی: CE ISO000

شماره مدل: MEE

پرداخت

جزئیات بسته بندی: فیلم + جعبه چوبی استاندارد صادراتی

زمان تحویل: 45-60 روز کاری.

قابلیت ارائه: 1 مجموعه در ماه

گالری

تجهیزات تبخیر چند اثری فیلم ریزشی برای تصفیه پساب

توضیحات محصول

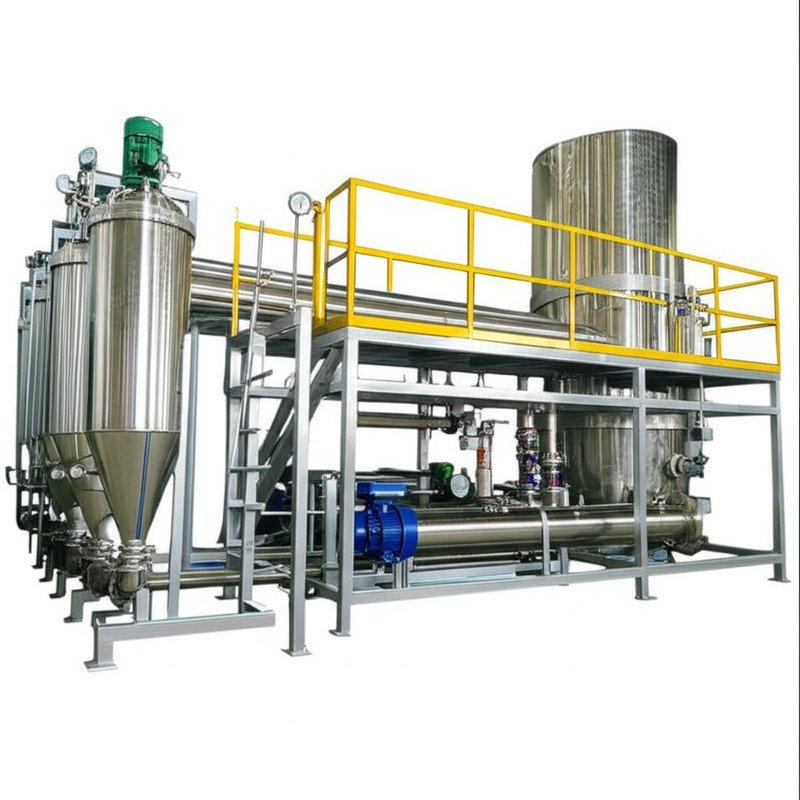

تجهیزات اواپراتور چند اثره با فیلم ریزشی برای تصفیه پساب

یک ماژولار MEE (فیلم ریزشی/نازک) سیستم برای تغلیظ پساب‌های صنعتی و فعال‌سازی تبلور خلاء یا استفاده مجدد از آب. بهینه شده برای صرفه‌جویی در مصرف بخار، ردپای کوچک و عملکرد مداوم و خودکار در سراسر فاضلاب کاغذسازی، آب نمک‌سازی و جریان‌های صنعتی متنوع.

مصرف کم‌تر تأسیسات

هر اثر بخار اثر قبلی را به عنوان محیط گرمایشی دوباره استفاده می‌کند و مصرف بخار تازه را به ازای هر کیلوگرم آب تبخیر شده به شدت کاهش می‌دهد.

عملکرد تمیز

عملکرد خلاء بسته با لوله‌های صیقلی شده، رسوب‌گذاری را کاهش می‌دهد و CIP را ساده می‌کند.

ماژولار و قابل نگهداری

بخش‌های اسکید و لوله‌کشی قابل دسترس، پنجره‌های نصب و نگهداری را کوتاه می‌کنند.

توضیحات فرآیند وmdash; مثال جریان موازی

خوراک وارد مدار اثر اول می‌شود، با مایع در گردش مخلوط می‌شود و در هیتر H با بخار زنده گرم می‌شود. در اواپراتور V1، آب در نقطه جوش خود تبخیر می‌شود. سپس مایع به اثر دوم با فشار کم‌تر می‌رود، جایی که بخار اثر اول منبع گرما می‌شود. این استفاده مجدد مرحله‌ای در سراسر اثرات ادامه می‌یابد، که بر اساس افزایش نقطه جوش، ΔT مجاز و وظیفه وmdash; به حداکثر رساندن راندمان حرارتی و به حداقل رساندن OPEX.

ساختار

اثر اول/دوم/سوم هیترها و جداکننده‌ها، پیش‌گرم‌کن‌ها، ترمینال کندانسور، بسته خلاء، پمپ‌های خوراک/گردش/تخلیه/میعان، و کامل ابزار دقیق (خلاء، دما، فشار، جریان، سطح). ماژول‌های اختیاری TVR یا MVR می‌توانند بخارهای ثانویه را بیشتر مورد استفاده مجدد قرار دهند.

ویژگی‌های کلیدی

نرخ تبخیر: 500 کیلوگرم در ساعت تا 80 تن در ساعت.
مواد: SS304 یا SS316L (سایر موارد در صورت درخواست).
عملکرد خلاء و دمای پایین: زمان اقامت کوتاه؛ ملایم برای اجزای حساس به حرارت.
اجزای داخلی بهداشتی: لوله‌های بدون درز صیقلی شده، رسوب‌گذاری را کاهش می‌دهند؛ آسان CIP.
نسبت تغلیظ بالا: هیدرودینامیک فیلم ریزشی، خوراک‌های ویسکوز را مدیریت می‌کند؛ زمان تغلیظ کوتاه.
اتوماسیون: PLC/HMI، اینترلاک‌ها، روندها، کنترل دستورالعمل.
قطارهای فرآیند سفارشی: پیکربندی شده بر اساس شیمی خوراک، BPE و تأسیسات مشتری.

کاربردها

تغلیظ و استفاده مجدد از پساب در کاغذسازی، شیمیایی و دارویی، نساجی/رنگرزی، غذا و نوشیدنی، آبجوسازی، خودروسازی؛ RO reject تغلیظ؛ بازیابی نمک از طریق تبلور خلاء؛ ZLD پیش‌تصفیه.

اواپراتور فیلم ریزشی سه اثره معمولی وmdash; مشخصات و پارامترهای فنی

پارامتر / مشخصات		HP-3.0	HP-4.5	HP-6.0	HP-9.0	HP-12.0	HP-15	HP-20	HP-24	HP-30	HP-50
ظرفیت تبخیر (کیلوگرم در ساعت)		3000	4500	6000	9000	12000	15000	20000	24000	30000	50000
مصرف بخار خام (کیلوگرم در ساعت)		900	1350	1800	2700	3600	4500	4500	7200	9000	15000
درجه خلاء هر اثر	اثر اول	0
	اثر دوم	448
(mmHg)	اثر سوم	640
دمای تبخیر هر اثر	اثر اول	99
	اثر دوم	76
	اثر سوم	53
فشار بخار برای تبخیر (MPa)		0.6–1.0 (فشار مطلق)
محتوای جامد در خوراک (%)		6–7 (مثال)
محتوای جامد خروجی (%)		42–48 (مثال)

مقایسه عملکرد برای اواپراتورهای مختلف

مورد	اواپراتور تک اثره	اواپراتور چند اثره	اواپراتور TVR	اواپراتور MVR
مصرف انرژی	مصرف انرژی بسیار بیشتر از بقیه است؛ در تئوری، 1 تن آب 1 تن بخار مصرف می‌کند.	نسبتاً صرفه‌جویی در مصرف انرژی نسبت به اثر واحد.	بر اساس چند اثره سنتی با یک اثر دیگر اضافه شده است؛ به بخار با فشار بالاتر برای رانندگی نیاز دارد.	بهینه‌ترین گزینه صرفه‌جویی در مصرف انرژی برای اواپراتورها به طور کلی، اما به ~10–40 کیلووات برق برای کمپرسور نیاز دارد.
فضای کف	کوچک	بزرگ	بزرگ	کوچک
منابع انرژی	بخار و برق؛ به شبکه لوله بخار و دیگ بخار نیاز دارد.	بخار و برق؛ به شبکه لوله بخار و دیگ بخار نیاز دارد.	بخار و برق؛ به شبکه لوله بخار و بخار با فشار بالا نیاز دارد.	برق‌رسانی شده؛ نیازی به شبکه بخار بزرگ نیست، سیستم گردش بسته.
خودکاری	نیمه خودکار	عملکرد کاملاً خودکار، تبخیر مداوم	عملکرد کاملاً خودکار، تبخیر مداوم	عملکرد کاملاً خودکار، تبخیر مداوم

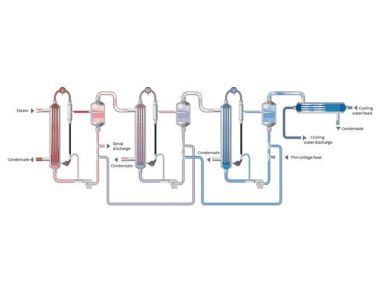

نمودار اصل کار

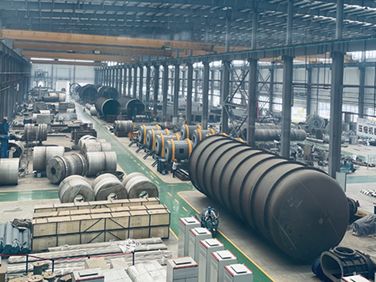

سایت تولید ما
