تبخیر کننده آب آلوده برای تولید کاغذ برای تولید نمک
توضیحات فرآیند مثال اصل جریان موازی
محلول وارد مدار تبخیر کننده مرحله اول می شود. در اینجا با محلول گردش شده مخلوط می شود و در بخار H با بخار گرم می شود. در تبخیر کننده V1 ،محلول (آب) در حالی که محلول را به دمای جوش خنک می کند تبخیر می کند. مدار تبخیر کننده مرحله اول جایی است که محلول وارد می شود. در اینجا، آن را با محلول گردش ترکیب می کند و گرم کردن بخار را در هیتر H دریافت می کند. در تبخیر V1،محلول مبتنی بر آب با خنک شدن محلول تا نقطه جوش تبخیر می شود.مرحله دوم، که در دمای پایین تر و فشار پایین تر اجرا می شود، پس از آن محلول را دریافت می کند.محلول در مرحله دوم با استفاده از بخار تولید شده در مرحله اول به عنوان یک محیط گرمایی تبخیر می شودبسته به ارتفاع نقطه جوش محلول و شرایط قاب در آن زمان، این روش ممکن است چندین بار تکرار شود.
ساختار

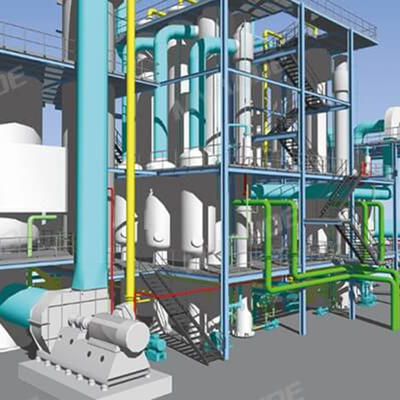

بخارگر فیلم سقوط چند افکتی شامل (تأثير اول، اثر دوم، اثر سوم) جداکننده ها و بخارگرها و پیش گرم کننده ها، پمپ تهویه و خلاء، پمپ تغذیه، پمپ گردش،پمپ تخلیه، پمپ آب فشرده، لوله کشی و لوازم جانبی و غیره مجهز به اندازه گیری خلاء، ترمومتر، فشار سنج و غیره است.
ویژگی
1سرعت تبخیر: 500 کیلوگرم در ساعت تا 80 تن در ساعت
2. فولاد ضد زنگ 304 یا 316L به عنوان ماده؛ 3. یک فرآیند کاملا بسته با تبخیر سریع در دمای پایین
4از آنجایی که لوله های بهداشتی بدون درهم دارای یک پوشش آینه ای در داخل هستند، اتصال مواد به آنها دشوار است.
5دمای تبخیر پایین: یک بخش از بخار ثانویه می تواند با یک پمپ فشار گرم اسپری به یک گرم کننده تک اثر جذب شود. تمیز کردن آن آسان است. در نتیجه،گرما به طور کامل مورد استفاده قرار می گیرد، و دمای تبخیر کم است.
6نسبت غلظت بزرگ: استفاده از تبخیر فیلم سقوط، که باعث می شود مواد مایع با لزگی بزرگتر آسان به جریان و تبخیر، سخت به مقیاس، زمان غلظت کوتاه است.
7. این تجهیزات می توانند تولید خودکار، مدیریت سیستم فکری را درک کنند.
8. می تواند به روش های تکنولوژیکی مختلف با توجه به ویژگی های مختلف مواد و نیازهای کاربران مختلف طراحی شود.
درخواست
تبخیرکننده های چند اثر به طور گسترده ای در زمینه های زیر استفاده می شوند.
تصفیه فاضلاب: صنایع مانند صنایع شیمیایی، داروسازی، نساجی، رنگ آمیزی، آبجوسازی، خودرو، شیر، صنایع غذایی و غیره، فاضلاب فرآیندی تولید می کنند که برای محیط زیست مضر است.این فاضلاب ها معمولاً شامل مقدار زیادی آب و زباله ها هستند.با تبخیر آب از فاضلاب با استفاده از سیستم MEE نتیجه بازیافت آب است.
نمک زدایی: رد از RO (اسموز معکوس) دارای مقدار زیادی آب است. با MEE آب می تواند بازیافت شود.
صنعت شیمیایی / صنعت داروسازی: برای تولید محصول غلظت مورد نظر مورد نیاز است یا مواد مورد نظر باید جدا شوند. با استفاده از سیستم MEE غلظت مورد نظر به دست می آید.
صنعت شیر: شیر می تواند در سیستم MEE متمرکز شود.
صنعت قند: آب قند می تواند با سیستم MEE متمرکز شود.
صنایع غذایی: غلظت آب گوجه فرنگی، سوسيس، غلظت آب میوه می تواند در سیستم MEE انجام شود.
مزایا: تبخیر را می توان با مصرف کم منبع گرما به دست آورد.
مشخصات و پارامترهای فنی متمایز کننده فیلم سقوط سه اثر:
پارامتر/ مشخصات |
HP-30 | HP-45 | HP-60 | HP-90 | HP-120 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
تبخیر ظرفیت ((kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
مصرف بخار خام ((kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
درجه خلاء هر اثر |
اول تاثیر |
0 | |||||||||
دوم تاثیر |
448 | ||||||||||
(mmHg) |
سوم تاثیر |
640 | |||||||||
دمای تبخیر هر اثر |
اول تاثیر |
99 | |||||||||
دوم تاثیر |
76 | ||||||||||
سوم تاثیر |
53 | ||||||||||
فشار بخار برای تبخیر ((MPa) |
0.6-1.0 ((ضغط مطلق) | ||||||||||
محتوای جامد در خوراک ((%) | 6-7 ((مثلاً پالپ ذرت) | ||||||||||
مقدار مواد جامد (%) | 42-48 ((مثلاً پالپ ذرت) |
