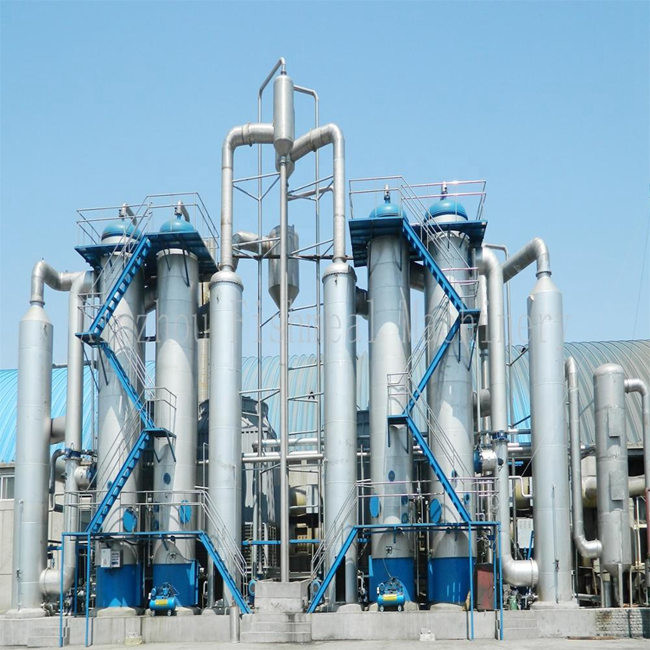

دستگاهی برای کریستالیزه کردن آب های فاضلاب
تبخیر اثر چندگانه
نتایج متعدد یکی از تکنیک های اغلب مورد استفاده برای غلظت محلول های آبی هنوز تبخیر است.
مقدار اثرات تاثیر عمده ای بر میزان بهره وری اقتصادی یک سیستم تبخیر کننده دارد.
ما می توانیم با افزایش تعداد ضربه ها، کارایی سیستم تبخیر را افزایش دهیم.
اثری که بخار خام به آن تغذیه می شود، اولین اثر یک تبخیر کننده چند اثر است.
بخار های تولید شده توسط عمل اولیه به عنوان محیط گرم کننده برای یک اثر بعدی عمل می کنند.
TVR یا MVR برای استفاده از بخارات مرده در بخارات اثر چندگانه استفاده می شود.
برای یک تبخیرگر حداکثر دمای جوش 80°C در مرحله اول و 40°C در مرحله آخر است.
فرآیند مواد
(1) مواد اولیه از طریق پمپ تغذیه از طریق جریان سنج الکترومغناطیسی به پیش گرم کننده اولیه جلو تحویل داده می شود.و سپس از طریق توزیع کننده مایع برای تبخیر و غلظت فیلم سقوط اولیه به سمت بالای گرم کننده اثر اولیه وارد می شود;
(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.
(3) برای سومین بار کاهش غلظت تبخیر فیلم،پمپ گردش مواد اثر دوم پایین حمل مایع غلظت اثر دوم به توزیع کننده بالا از حرارت دهنده اثر سوم;
(4) اثر دوم تخلیه مایع متمرکز، با توجه به تشخیص آنلاین هیدرومیتری، تشخیص در زمان واقعی غلظت مواد،آن را به دریچه تخلیه متصل می شود برای باز کردن دریچه تخلیه و حمل مواد به مخزن محصول نهایی، اگر غلظت مواد با الزامات تعیین شده مطابقت داشته باشد، در غیر این صورت، دریچه گردش مواد را باز می کند تا مواد را دوباره به تبخیرگر برای تبخیر مجدد باز گرداند.
فرآیند بخار
برای گرم کردن غلظت تبخیر، بخار خام به گرم کننده اثر اولیه وارد می شود. بخار ثانویه تولید شده توسط اثر اولیه سپس اثر ثانویه را گرم می کند و غیره.پمپ تهویه آب بعد از بخار ثانویه تولید شده توسط اقدام سوم وارد تهویه نهایی برای خنک سازی تهویه می شود.
فرآیند گرده افشانی
آب غلیظ تولید شده توسط اثر اولیه گرم کردن مواد از طریق لوله انتقال آب در پایین پوسته، برای صرفه جویی در مصرف بخار خام؛
آب غلیظ تولید شده توسط اثر ثانویه و سوم توسط پمپ غلیظ تخلیه می شود و تخلیه به آلودگی صفر رسیده است.گاز غیر منجمد توسط لوله گاز غیر منجمد به کاندنسر آخر متصل می شود و توسط پمپ خلاء تخلیه می شود.
ویژگی
1ظرفیت تبخیر: از 500 کیلوگرم در ساعت تا 80 تن در ساعت
2ماده: فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L
3فرآیند کاملا بسته، تبخیر سریع و با دمای پایین
4. لوله های داخل لوله های بهداشتی بدون درز هستند، بنابراین قرار دادن مواد روی لوله آسان نیست. تمیز کردن آن آسان است.
5مصرف کم بخار: 1 کیلوگرم بخار می تواند 3.5 تا 4 کیلوگرم آب را تبخیر کند.
6دمای تبخیر پایین: بخشی از بخار ثانویه می تواند از طریق پمپ فشار گرم اسپری به دستگاه گرمایش تک اثر جذب شود.اين کار از گرما به طور كامل استفاده مي کند و دماي تبخير کم است.
7نسبت غلظت بزرگ: استفاده از تبخیر فیلم سقوط، که باعث می شود مایع مواد با لزگی بیشتر آسان به جریان و تبخیر، سخت به مقیاس، زمان غلظت کوتاه،نسبت غلظت می تواند به 1 برسد:5.
8. این تجهیزات می تواند تولید اتوماتیک، مدیریت سیستم فکری، که با استاندارد GMP مطابقت داشته باشد.
9. می تواند به روش های تکنولوژیکی مختلف با توجه به ویژگی های مختلف مواد و نیازهای کاربران مختلف طراحی شود.
مشخصات و پارامترهای فنی متمایز کننده فیلم سقوط سه اثر:
|
پارامتر/ مشخصات |
HP-30 | HP-45 | HP-60 | HP-90 | HP-120 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
تبخیر ظرفیت ((kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
مصرف بخار خام ((kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
درجه خلاء هر اثر |
اول تاثیر |
0 | |||||||||
|
دوم تاثیر |
448 | ||||||||||
| (mmHg) |
سوم تاثیر |
640 | |||||||||
|
دمای تبخیر هر اثر |
اول تاثیر |
99 | |||||||||
|
دوم تاثیر |
76 | ||||||||||
|
سوم تاثیر |
53 | ||||||||||
|
فشار بخار برای تبخیر ((MPa) |
0.6-1.0 ((ضغط مطلق) | ||||||||||
| محتوای جامد در خوراک ((%) | 6-7 ((مثلاً پالپ ذرت) | ||||||||||
| مقدار مواد جامد (%) | 42-48 ((مثلاً پالپ ذرت) | ||||||||||
نمودار اصول کار
سایت کارگاه
