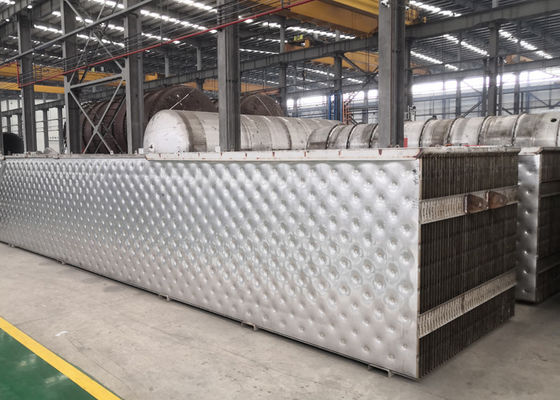

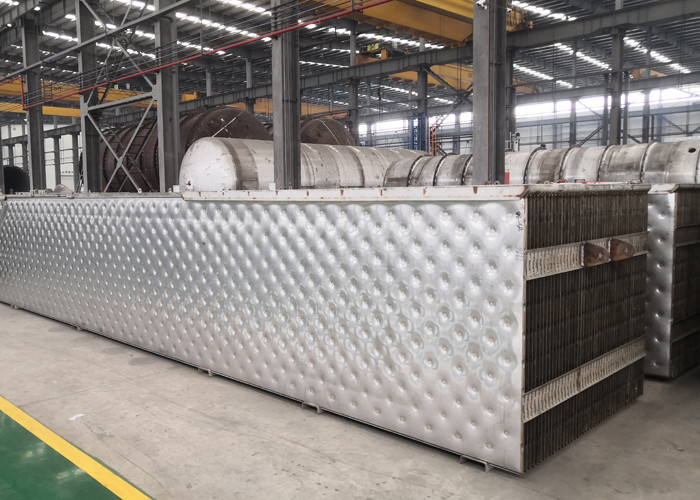

مبدل ژاکت بالشی چینی برای اواپراتور مشروب سیاه فیلم در حال سقوط
مشروب سیاه
مشروب سیاه عبارت است از ضایعات مشروبات الکلی حاصل از فرآیند خمیرسازی کرافت پس از اتمام خمیرگیری.این شامل بیشتر عناصر معدنی اصلی پخت و پز و مواد چوب تجزیه شده و حل شده است.دومی شامل اسید استیک، اسید فرمیک، اسیدهای ساخارینیک، اسیدهای کربوکسیلیک متعدد دیگر (همه به عنوان نمک های سدیم)، همی سلولزهای محلول (به ویژه زایلان ها)، متانول، و صدها جزء دیگر است.این یک مخلوط بسیار پیچیده است.در هر تن خمیر حدود 7 تن مشروب سیاه با 15 درصد مواد جامد (حدود 10 درصد مواد شیمیایی آلی و 5 درصد مواد شیمیایی معدنی با کل جامد تولید می شود. مشروب سیاه قبل از سوزاندن در داخل باید تا حد امکان به میزان جامدات بالا تغلیظ شود. دیگ بازیابی برای به حداکثر رساندن بازیابی گرما. ویسکوزیته با غلظت بالای 50% به سرعت افزایش می یابد، با مشروبات الکلی سیاه چوب نرم چسبناک تر از مشروبات سیاه چوب سخت است. مشروب سیاه معمولاً با محتوای جامد 65% -70% پخته می شود.
تجهیزات اواپراتور
امروزه دو نوع اصلی از تجهیزات اواپراتور برای تبخیر مشروب سیاه در خدمت هستند:
اواپراتورهای فیلم در حال افزایش
این طرح که به اواپراتور عمودی لوله بلند (LTV) نیز گفته می‌شود، برای دهه‌ها بر صنعت تسلط داشته است و در عملیات‌های آسیاب قدیمی‌تر یک منظره رایج باقی مانده است.
اواپراتورهای فیلم سقوط (FF).
این طراحی اواپراتور یا بر روی لوله ها یا صفحات به عنوان سطوح انتقال حرارت متکی است.مشروب در داخل یونیت لوله ای اما در خارج از سطح انتقال حرارت در طرح های صفحه پردازش می شود.
مقایسه
| نام | سری بشقاب بالش | مبدل حرارتی پوسته و لوله | مبدل حرارتی صفحه ای جداشدنی | مبدل حرارتی صفحه مارپیچ |
| محدوده دمای عملیاتی | <800℃ | <800℃ | <170℃ | <350℃ |
| حداکثر فشار | <60 بار | <200 بار | <32 بار | <25 بار |
| ضریب انتقال حرارت به آب [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| کاربرد تبادل حرارتی هوا و آب | مناسب | مناسب | متناسب نیست | تناسب جزئی |
| غوطه ور شدن در مخزن یا آب | مناسب | تناسب جزئی | متناسب نیست | متناسب نیست |
| جوش مخزن و راکتور | مناسب | قابل اجرا نیست | قابل اجرا نیست | قابل اجرا نیست |
| در راکتور موجود و سایر تجهیزات نصب کنید | نرم افزار انعطاف پذیر | جزئی قابل اجرا | قابل اجرا نیست | قابل اجرا نیست |
| تمام ساخت و ساز جوش داده شده | مناسب | مناسب | قابل اجرا نیست | قابل اجرا نیست |
| مایعات به شدت آلوده و کاربردهای دیگر | مناسب | مناسب | جزئی قابل اجرا | مناسب |
| وزن در واحد سطح | کم | بالا | کم | بالا |
| سقوط فیلم، کندانسور و اواپراتور | مناسب | مناسب | تناسب جزئی | تناسب جزئی |
تبخیر مشروب سیاه بخش مهمی از فرآیند بازیافت شیمیایی است زیرا به طور قابل توجهی ماده جامد خشک را در مشروب سیاه متمرکز می کند تا مشروب به طور موثر در دیگ بازیابی احتراق شود.آب حذف شده از مشروب را می توان جدا و پردازش کرد تا بتوان از آن در آسیاب استفاده مجدد کرد - این امر باعث کاهش نیاز به آب شیرین، پساب ها و صرفه جویی در هزینه می شود.
اواپراتورها و تغلیظ‌کننده‌ها، با سطوح گرمایش لایه‌ای خود، در پردازش مشروبات الکلی مصرف شده یا پساب‌های آسیاب با استفاده از حداقل انرژی و در عین حال به حداکثر رساندن جامدات خشک محصول، در دسترس بودن کارخانه و کیفیت میعانات ماهر هستند.سطوح گرم کننده لاملا ذاتاً پوسته پوسته نمی شوند.این اجازه می دهد تا از منابع مختلف گرما در داخل لاملا استفاده شود و به آسیاب اجازه می دهد تا بازده ترین اتصال فرآیند را انتخاب کند.

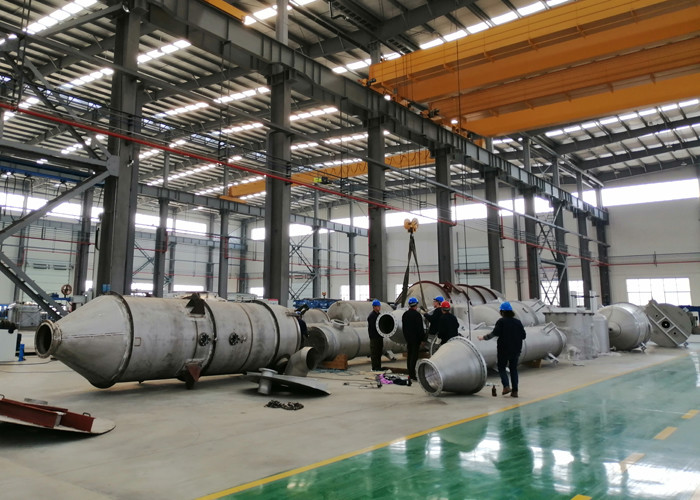

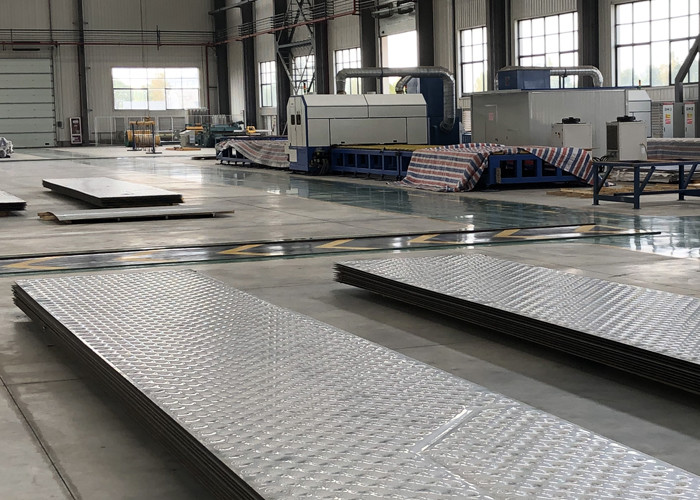

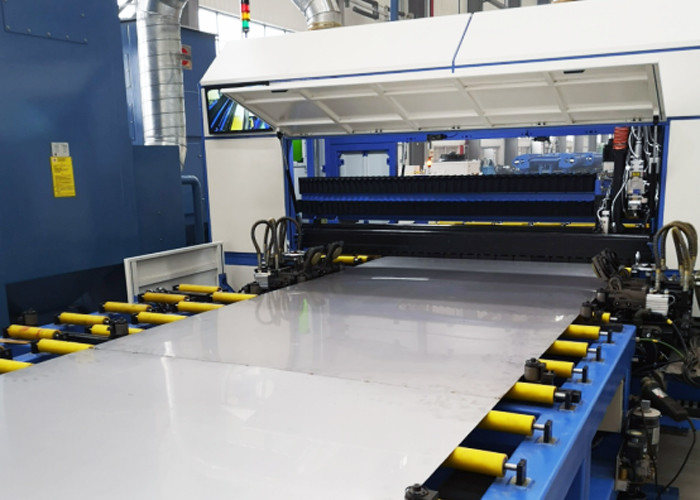

تسهیلات و گواهی ما
