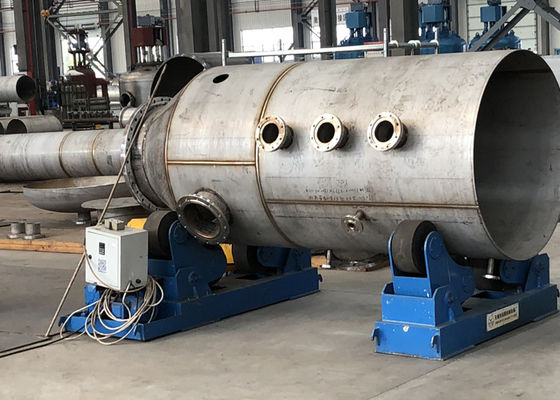

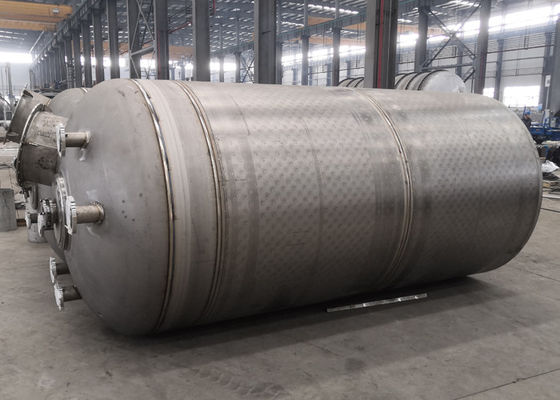

مبدل فولادی ورق بالش در تبخیر مشروب سیاه در طول خمیر کاغذ
شرح
در سالهای اخیر ، با بلوغ فناوری فشرده سازی مکانیکی بخار (MVR).این فناوری به طور گسترده در تصفیه فاضلاب (از جمله مشروب شیمیایی تفاله شیمیایی ، APMP و BCTMP و دیگر فاضلاب مکانیکی مواد شیمیایی خمیر) ، صنایع غذایی ، نمک زدایی آب دریا و سایر زمینه ها استفاده می شود.
مشروب مشکی
مشروب مشکی واشرهای قهوه ای معمولاً 13-18 T TS است.بیشتر این مقدار آب باید تبخیر شود تا ماده ای با جامدات بالا برای تولید احتراق م inثر در دیگ بخار ، معمولاً بین 65 تا 80 درصد TS ، تولید شود.
در طول تبخیر به این سطح از جامدات ، اجزای مختلف فرار (ترکیبات گوگردی ، متانول و غیره) از مشروب خارج می شوند و باید از میعانات جدا شوند تا امکان استفاده مجدد در رشته فیبر و دوباره زدا شدن فراهم شود.از این نظر ، کارخانه تبخیر در واقع به عنوان "کارخانه آب" در داخل آسیاب عمل می کند.مشروب سیاه همچنین حاوی بخش قابل توجهی از ترکیبات معدنی است که در حین فرایند تبخیر به حد حلالیت خود می رسد و می تواند به صورت مقیاس روی سطوح انتقال حرارت اواپراتور رسوب کرده و ظرفیت کارخانه تبخیر و کل جزیره بازیابی را تا حد زیادی محدود کند.
تبخیر
ماموریت:
تبخیر مشروب سیاه ضعیف برای جداسازی آب و ایجاد یک مشروب سیاه قابل احتراق با محصول قوی
سه فرآیند اصلی که در اواپراتور رخ می دهد عبارتند از:
مشروب سیاه + حرارت به مشروب سیاه قوی + آب + بخار
میعانات + بخار برای تمیز کردن + میعانات کثیف + NCG
مشروب سیاه تا مشروب سیاه + صابون (فقط چوب نرم)
مصرف بخار تبخیر چند منظوره
| عدد مثر | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|
مصرف بخار (t بخار/ t آب) |
1.04 پوند | 0.53 پوند | 0.36 پوند | 0.28 پوند | 0.23 پوند | 0.19 پوند | 0.17 پوند | 0.15 پوند |

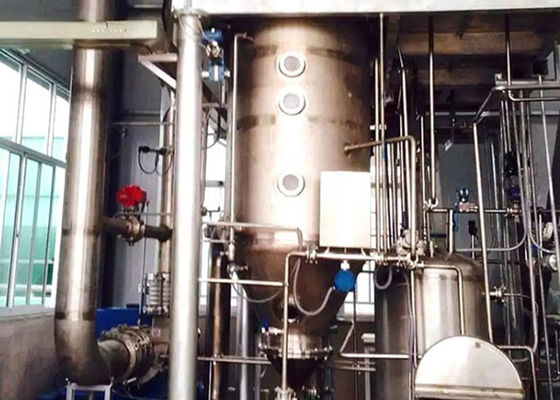

تبخیرکننده های متعدد مثر
اواپراتورهای مشروب سیاه از تماس غیر مستقیم با بخار متراکم (یا بخار) در یک طرف سطح انتقال حرارت برای تبخیر آب از مشروب سیاه که در طرف دیگر گردش می کند ، استفاده می کنند.مانند تمام مبدلهای حرارتی غیر مستقیم ، انتقال کلی حرارت بین بخار چگالنده و مشروب سیاه بر اساس رابطه اساسی تنظیم می شود:
Q = Ux AxAT
در این معادله ، جریان گرما Q نشان دهنده میزان انتقال حرارت است که می توان انجام داد.همانطور که نشان داده شد ، این جریان گرما به ضریب کلی انتقال حرارت U ، میزان انتقال حرارت A موجود برای متراکم کردن بخارهای ورودی و اختلاف دما بین بخارهای متراکم کننده و مشروب سیاه درون اواپراتور بستگی دارد.هرگونه کاهش در U ، A یا AT به طور مستقیم منجر به کاهش Q می شود. تبخیر تنها زمانی اتفاق می افتد که گرما (به شکل بخار متراکم) به یک سطح اضافه شود و AT در آن سطح ایجاد شود.
U نشان دهنده سرعت انجام حرارت در سطح معین در شرایط عملیاتی اواپراتور است. این عدد مختلط است که با جنس و کیفیت سطح گرمایش ، دما ، غلظت و ویسکوزیته متغیر است. مشروب سیاه و میزان آشفتگی در مشروب.ضریب انتقال حرارت تحت تأثیر مقیاس و رسوبات روی سطح انتقال حرارت ، تلاطم کم و همچنین پایان و ضخامت سطح انتقال حرارت قرار می گیرد.
اواپراتورهای چندگانه (MEE) همیشه در سرویس مشروب مشکی استفاده می شوند.اصطلاح اثر چندگانه از استفاده م multipleثر چندگانه از انرژی برای انجام کار تبخیر ناشی می شود.در چنین پیکربندی ، بخار زنده فقط در اولین تبخیر کننده متراکم می شود و بخارهایی را تولید می کند که سپس در اثر دوم در جایی که تبخیر اضافی صورت می گیرد ، متراکم می شوند.این فرآیند را می توان تا رسیدن به آخرین تبخیر کننده اثر که در آن بخارات تولید شده در یک کندانسور با استفاده از آب خنک کننده متراکم می شوند ، تکرار کرد.
تولید بخار در کارخانه کرافت هزینه عملیاتی قابل توجهی است و باید تمام تلاش خود را برای حفظ استفاده از آن انجام داد.کارخانه تبخیر تا کنون مصرف کننده اصلی آن بخار برای حذف آب از مشروب سیاه ضعیف است. بنابراین عملکرد اقتصادی تبخیر کننده بر استفاده م multipleثر چندگانه از گرمای موجود در بخار و در نتیجه تعداد تأثیرات MEE
کاربرد فناوری MVR:
هنگامی که غلظت مایع تبخیر شده افزایش می یابد و نقطه جوش آن در محدوده خاصی افزایش می یابد ، به عنوان مثال ، هنگامی که غلظت مایع سیاه تبخیر شده زیر 20 است ، نقطه جوش بیش از 1.5 ℃ افزایش نمی یابد.
در مناطق یا شرکتهایی که قیمت برق ارزان و انرژی گرمایی گران است استفاده می شود.
کاربرد فناوری در تبخیر مشروب سیاه خمیر
با در نظر گرفتن تبخیر مشروب سیاه تفاله نی گندم ، فرایند ترکیبی تبخیر فناوری MVR و تبخیر چند اثر با فرایند تبخیر چند اثر مقایسه شد.جزئیات به شرح زیر است.
2.1 پارامترهای اصلی و طرح تبخیر
نتایج نشان می دهد که میزان جریان مشروب سیاه رقیق شده 128.6t/h ، دمای مشروب سیاه رقیق 70 ℃ ، غلظت مشروب سیاه رقیق 10٪ ، غلظت مشروب سیاه غلیظ 45٪ و تبخیر است. آب 100 تن در ساعت استفرایند تبخیر چند اثر ایستگاه تبخیر 5 اثر است و فرایند ترکیبی تبخیر MVR قبل از غلظت + 5 اثر ایستگاه تبخیر است.

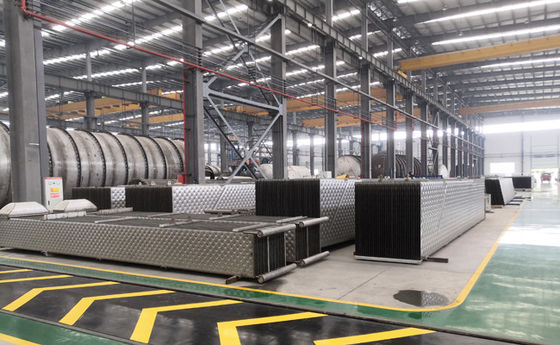

قابلیت تولید ما
