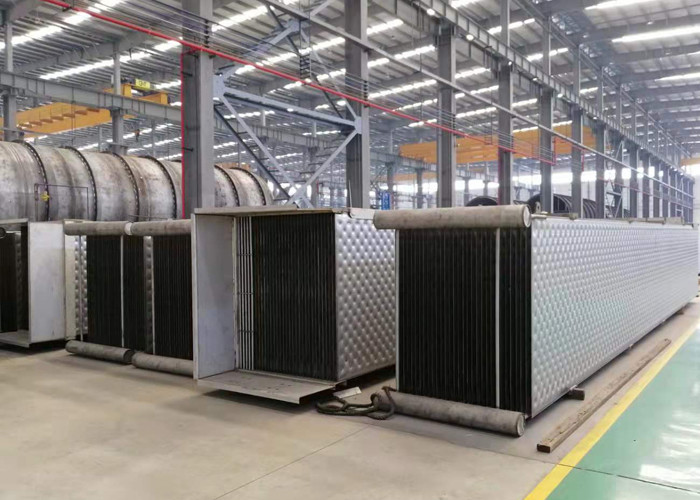

مبدل صفحه بالشی جوش داده شده با لیزر در تبخیر پسماند خمیر کاغذ
در سال های اخیر، با بلوغ فناوری فشرده سازی مجدد بخار مکانیکی (MVR).این فناوری به طور گسترده ای در تصفیه فاضلاب (از جمله مشروب سیاه خمیر شیمیایی، APMP و BCTMP و سایر فاضلاب های خمیر مکانیکی شیمیایی)، صنایع غذایی، نمک زدایی آب دریا و سایر زمینه ها استفاده شده است.
فناوری MVR
فن آوری MVR عبارت است از فشرده سازی بخار ثانویه اواپراتور به روش مکانیکی، افزایش فشار و دمای آن، افزایش آنتالپی و سپس فرستادن آن به محفظه گرمایش اواپراتور تا به عنوان بخار گرمایش استفاده شود تا تغذیه حفظ شود. مایع در حالت جوش، در حالی که بخار حرارتی خود به آب متراکم می شود.در مقایسه با فناوری تبخیر چند اثر، فناوری MVR تمام بخار ثانویه را فشرده و بازیافت می کند و گرمای نهان را بازیابی می کند، بنابراین نسبت به فناوری تبخیر چند اثر صرفه جویی در مصرف انرژی بیشتر است.
مزایای فناوری MVR:
پس از راه اندازی، نیازی به بخار تازه نیست و یا مقدار کمی بخار تازه مصرف می شود، بنابراین هزینه عملیاتی پایین است.
ساختار ساده، عملیات تک اثر، ساده کردن خط لوله، ابزار، سیستم الکتریکی.
آسان برای شروع، عملیات ساده، عملیات پایدار، تعمیر و نگهداری کمتر.
فضای کوچکی را اشغال می کند و امکانات کمی دارد.به طور کلی نیازی به کندانسور و برج خنک کننده نیست.
کاربرد فناوری MVR:
هنگامی که غلظت مایع تبخیر شده افزایش می یابد و نقطه جوش آن در محدوده خاصی افزایش می یابد، به عنوان مثال، زمانی که غلظت مایع سیاه تبخیر شده زیر 20٪ باشد، نقطه جوش بیش از 1.5 درجه سانتیگراد افزایش نمی یابد.
در مناطق یا شرکت هایی که قیمت برق ارزان و انرژی گرمایی گران است استفاده می شود.

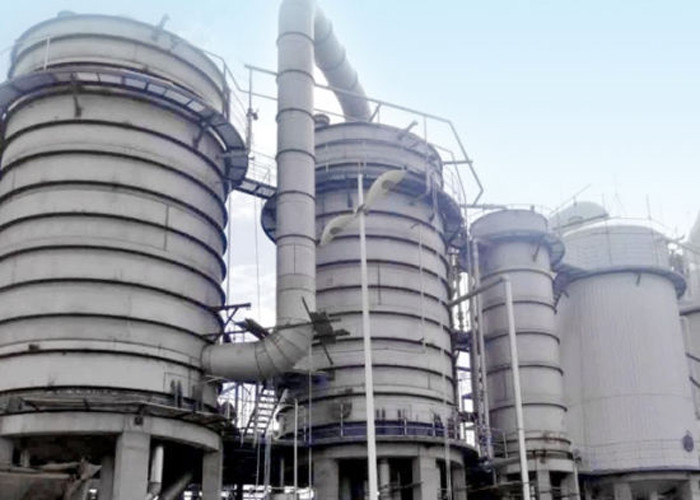

2. کاربرد تکنولوژی در تبخیر مشروب سیاه خمیر
با در نظر گرفتن تبخیر مشروب سیاه تفاله کاه گندم به عنوان مثال، فرآیند تبخیر ترکیبی فناوری MVR و تبخیر چند اثر با فرآیند تبخیر چند اثر مقایسه شد.جزئیات به شرح زیر است.
2.1 پارامترهای اصلی و طرح تبخیر
نتایج نشان می دهد که سرعت جریان مشروب سیاه رقیق 128.6 تن در ساعت، دمای مشروب سیاه رقیق 70 ℃، غلظت مشروب سیاه رقیق 10 درصد، غلظت مشروب سیاه غلیظ 45 درصد و تبخیر است. آب 100 تن در ساعت است.فرآیند تبخیر چند اثر ایستگاه تبخیر 5 اثر است و فرآیند تبخیر ترکیبی MVR پیش غلظت + ایستگاه تبخیر 5 اثر است.
2.2 عملیات
عملکرد دو فرآیند تبخیر برای تصفیه مشروب سیاه تفاله کاه گندم در جدول نشان داده شده است.
بهره برداری از دو فرآیند تبخیر برای تصفیه مشروب سیاه خمیر کاغذ
| مورد |
ایستگاه اثر 5 |
فرآیند تبخیر ترکیبی |
| پیش غلظت MVR |
ایستگاه تبخیر 5 اثره |
| آب تبخیر (t/h) |
100 |
64.28 |
35.72 |
| غلظت ورودی (%) |
10 |
10 |
20 |
| تمرکز خارج شده (%) |
45 |
20 |
45 |
| منطقه اواپراتور (㎡) |
10000 |
8500 |
4000 |
| منطقه کندانسور (㎡) |
800 |
/ |
300 |
| مصرف |
بخار (t/h) |
25 |
/ |
9 |
| برق (کیلووات ساعت در ساعت) |
500 |
1600 |
180 |
| آب (t/h) |
900 |
/ |
350 |
| هزینه جاری |
یوان در ساعت |
4500 |
960 |
1633 |
| ظرفیت تبخیر آب RMB/T |
45 |
25.93 |
| RMBx10000/روز |
10.8 |
6.2 |
| RMBx10000/سال (340 روز) |
3672 |
2115 |
توجه: برآورد هزینه در عملیات: بخار 150 rmb/t، برق 0.6 rmb/kWh، آب 0.5 rmb/t.
سرمایه گذاری تجهیزات فرآیند تبخیر ترکیبی افزایش یافت: اواپراتور (2500 متر مربع) 375x10000 RMB.کمپرسور MVR 400x10000 rmb، مجموع 775x10000 RMB
کاهش هزینه عملیاتی سالانه فرآیند تبخیر ترکیبی: 3672-2115 = 1557 (10000 RMB)
دوره بازپرداخت افزایش سرمایه گذاری فرآیند تبخیر ترکیبی: 755 ÷ 1557=0.5 سال
مشاهده می شود که با در نظر گرفتن مقیاس 100 تن در ساعت به عنوان مثال، فرآیند تبخیر ترکیبی می تواند سرمایه گذاری افزایش یافته را در نیم سال جبران کند و در آینده هر سال 1557 (10000 RMB) با منافع اقتصادی قابل توجهی صرفه جویی کند.
