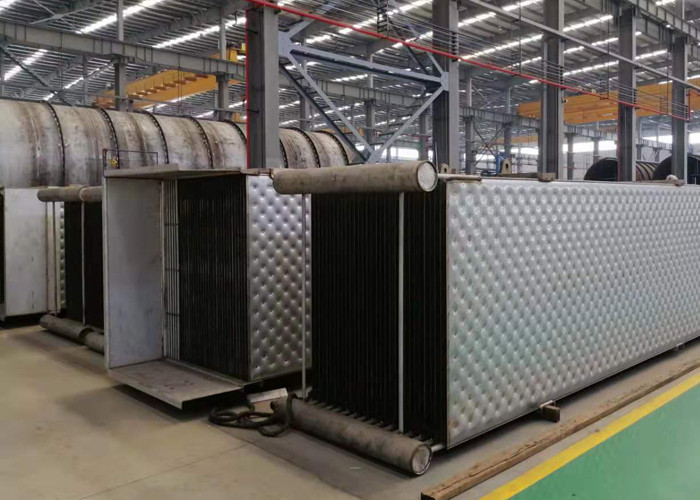

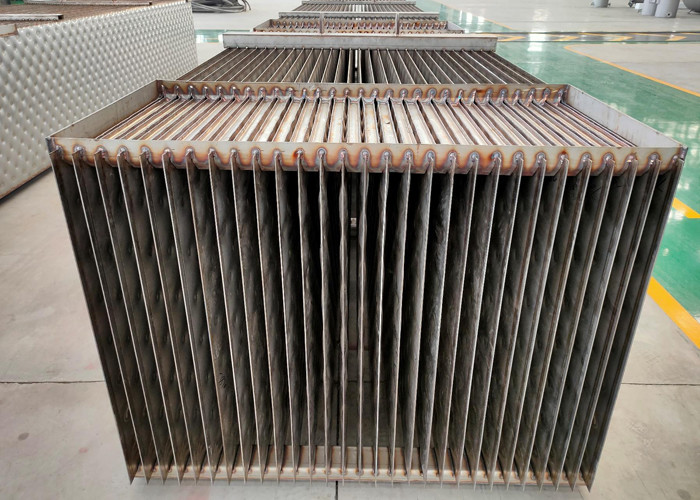

مبدل حرارتی ورق گود شده جوش داده شده

مبدل حرارتی صفحه بالش جوش داده شده برای سیستم تبخیر کننده MVR فیلم سقوط

فناوری MVR
فناوری MVR این است که بخار ثانویه اواپراتور را با روش مکانیکی فشرده کرده ، فشار و دمای آن را افزایش داده ، آنتالپی آن را افزایش داده و سپس آن را مجدداً به محفظه گرمایش تبخیر کننده ارسال می کند تا به عنوان بخار حرارتی مورد استفاده قرار گیرد تا تغذیه را حفظ کند. مایع در حالت جوش ، در حالی که بخار حرارت خود را به آب متراکم می کند.در مقایسه با فناوری تبخیر چند جلدی ، فناوری MVR تمام بخار ثانویه را فشرده و بازیافت می کند و گرمای نهان را بازیابی می کند ، بنابراین نسبت به فناوری تبخیر چند اثره بیشتر در مصرف انرژی صرفه جویی می کند.

مزایای فناوری MVR:
پس از راه اندازی ، نیازی به بخار تازه نیست ، یا مقدار کمی بخار تازه مصرف می شود ، بنابراین هزینه عملیات کم است.
ساختار ساده ، عملکرد تک اثر ، خط لوله ، ابزار ، سیستم الکتریکی را ساده می کند.
شروع آسان ، عملکرد ساده ، عملکرد پایدار ، تعمیر و نگهداری کمتر.
فضای کمی را اشغال می کند و امکانات کمی دارد.به طور کلی نیازی به کندانسور و برج خنک کننده نیست.

عملکرد دو فرایند تبخیر برای تصفیه مشروب سیاه تفاله نی گندم در جدول نشان داده شده است.

عملکرد دو فرایند تبخیر برای درمان مشروب سیاه خمیر کاغذ

توجه: در برآورد هزینه بهره برداری: بخار 150 ترمبی در تن ، برق 0.6 روبل در کیلووات ساعت ، آب 0.5 ترابایت در تن.

سرمایه گذاری تجهیزات ترکیبی فرآیند تبخیر افزایش یافت: اواپراتور (2500 متر مربع) 375x10000 RMB؛کمپرسور MVR 400x10000rmb ، مجموع 775x10000 RMB

کاهش هزینه عملیاتی سالانه فرآیند تبخیر ترکیبی: 3672-2115 = 1557 (10000RMB)

افزایش دوره بازپرداخت فرآیند تبخیر ترکیبی: 755 ÷ 1557 = 0.5 سال

مشاهده می شود که با مقیاس 100 تن در ساعت به عنوان مثال ، فرایند تبخیر ترکیبی می تواند سرمایه گذاری افزایش یافته را در نیم سال بازیابی کرده و در آینده 1557 (10000 RMB) در سال ، با مزایای اقتصادی قابل ملاحظه ، ذخیره کند.

بهترین بهره وری انرژی ممکن

در مقایسه با اواپراتورهای چند منظوره ، اواپراتورهای MVR انرژی بسیار کمتری مصرف می کنند.

طراحی بدون کف

سرعت بخار کم در داخل اواپراتور ، نرخ برش کم و ساختار فیلم سقوط آزاد از مزایای طراحی در به حداقل رساندن ایجاد فوم است.این امر به ویژه در اواپراتورهای MVR نه تنها برای به حداکثر رساندن تولید میعانات تمیز ، بلکه برای محافظت از کمپرسور یا فن نیز اهمیت دارد.

طراحی بدون اتصال

توزیع یکنواخت مشروب مشروب بر روی لاملاها و توزیع مجدد مایع ناشی از شکل گود شده سطح لاملا ، سطح گرمایش کاملاً مرطوب را تضمین می کند و پوسته پوسته شدن محلی یا غلظت بیش از حد مشروب را از بین می برد.سطح گرمایش لاملا اطمینان می دهد که پوسته پوسته شدن محلول در آب را می توان با یک شستشوی ساده رقیق شستشو داد ، و نیازی به قطع وقت گیر و پرهزینه برای تمیز کردن ندارد.

تمیزترین میعانات

جداسازی میعانات بسیار کارآمد در مجاری و لایه های تبخیرکننده ، به علاوه حذف یکپارچه از کسرهای میعانات ناخوشایند ، آب تمیز و قابل استفاده مجدد تولید می کند.

ترسیم اصل کار

قابلیت تولید
