صنعتی ضریب انتقال حرارت بالا تبخیر کننده بخار حرارتی TVR اواپراتور در تولید دارویی
فشرده سازی بخار حرارتی (TVR)
روشی برای کاهش مصرف انرژی سیستم تبخیر کننده بخار گرم شده.
از بخار فشار قوی به عنوان سیال محرک به یک خروج کننده بخار استفاده می کند تا بخار فشار پایین بازیافت شده را جذب کرده و بخار ترکیبی را با فشار متوسط مفیدتری تخلیه کند.
چرخه تراکم بخار متکی بر دمای تراکم بخار فشار پایین با افزایش فشار است.
اصل کار
TVR اواپراتور Falling Film از ناحیه مرطوب تغذیه می شود.بسته به نیاز محصول نهایی ، محصول مخزن تعادل تا حداقل دمای جوش اولین کالاندریا گرم می شود.این کار را می توان با مبدل های حرارتی صفحه ای ، مبدل لوله ای و/یا بخاری های مستقیم با استفاده از میعانات ، بخارهای اضافی ، بخار و/یا آب گرم انجام داد.پس از فرآیند گرمایش ، محصول به اولین کالاندریا که محل شروع به تبخیر می شود ، تغذیه می شود.اواپراتور بر اساس اصل فیلم سقوط کار می کند ، به این معنی که محصول و بخار در لوله ها به سمت پایین جریان دارند.در قسمت پایین ، کنسانتره به پایین می افتد و بخار در جدا کننده مکیده می شود ، در نتیجه قطرات کنسانتره کوچکتر از بخار جدا می شوند.محصول غلیظ به پاس بعدی پمپ می شود و در نتیجه محصول بیشتر متمرکز می شود.پس از پمپاژ محصول نهایی calandria ، بسته به محصول و خواص مورد نیاز ، به calandria بعدی ، مخازن کنسانتره خشک کن یا از طریق کولر فلاش به مخازن متبلور پمپاژ می شود.از آنجا که میزان تبخیر آب محدود است و اختلاف دمای مورد نیاز نسبتاً زیاد است ، از بخار به عنوان نیروی محرک استفاده می شود.به این حالت تراکم بخار حرارتی (TVR) گفته می شود.بسته به ظرفیت و نیازهای خاص محصول ، تعداد مراحل و کمپرسورهای ترمو مشخص شده است.از یک کنترل کننده چگالی در جریان کنسانتره برای تنظیم جریان بخار به ترمو کمپرسور استفاده می شود.
نکات برجسته
تولید طولانی به دلیل استانداردهای بهداشتی بالا انجام می شود
تکنولوژی اثبات شده
کاملا قابل تمیز کردن (تمیز کردن در محل)
اواپراتور TVR
ظرفیت تبخیر آب (T / h)
1.2،1.5،2.4،3،3.6،4،5،6،6.5،8،10،12،15،18،20،22،25،30،35،40،45،50،55،60،65 ، 75،85،100،120،150،180،200،240،270،300 ......
این تجهیزات یک تجهیزات متمرکز مداوم است که از پمپ حرارتی بخار TVP ، لوله گرمایش ، محفظه تبخیر ، کندانسور ، پمپ خلاء ، پمپ تخلیه گردشی و سکوی عملکرد تشکیل شده است.برای غلظت در مواد غذایی ، دارویی ، شیمیایی ، مهندسی زیستی ، مهندسی محیط زیست ، بازیابی مایع زباله و سایر صنایع مناسب است.این تجهیزات از فناوری پمپ حرارتی TVR استفاده می کند تا در مصرف انرژی بسیار صرفه جویی شود.افزودن پمپ حرارتی TVR می تواند در مصرف انرژی ، حداقل معادل یک اثر دیگر ، صرفه جویی کند ، یعنی مصرف بخار چهار اثر + TVR اساساً همان پنج اثر است.
مقایسه عملکرد برای ناهمسان اواپراتور | ||||
مورد | اواپراتور تک اثر | اواپراتور چند منظوره | اواپراتور TVR | اواپراتور MVR |
مصرف انرژی | مصرف انرژی بسیار بیشتر از دیگران است ، از نظر تئوری 1 تن آب 1 تن بخار مصرف می کند | صرفه جویی نسبی انرژی | بر مبنای تبخیر کننده چند اثر سنتی ، یک اثر دیگر اضافه شده ، اما بخار با فشار بیشتر مورد نیاز است | بیشترین فناوری صرفه جویی در انرژی برای اواپراتور ، اما مصرف برق 10-40 کیلووات ساعت |
فضای کف | کم اهمیت | بزرگ | بزرگ | کم اهمیت |
منابع انرژی | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار ، نیاز به بخار فشار قوی. | برق ، نیازی به شبکه لوله ، تمام سیستم گردش حلقه نزدیک ندارید |
خودکار بودن | نیمه خود کار | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم |

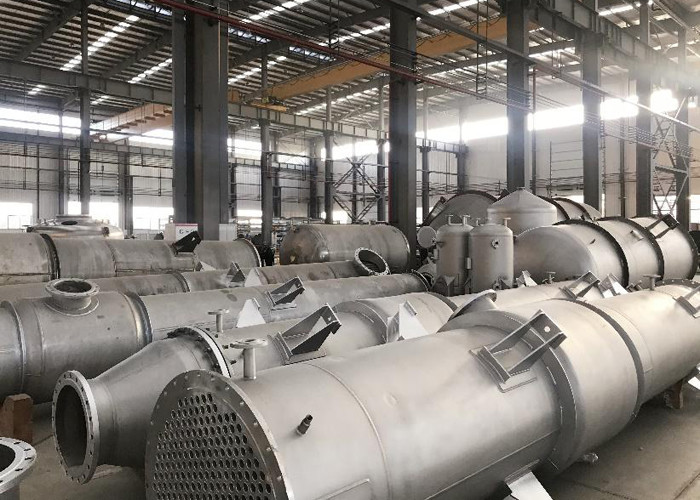

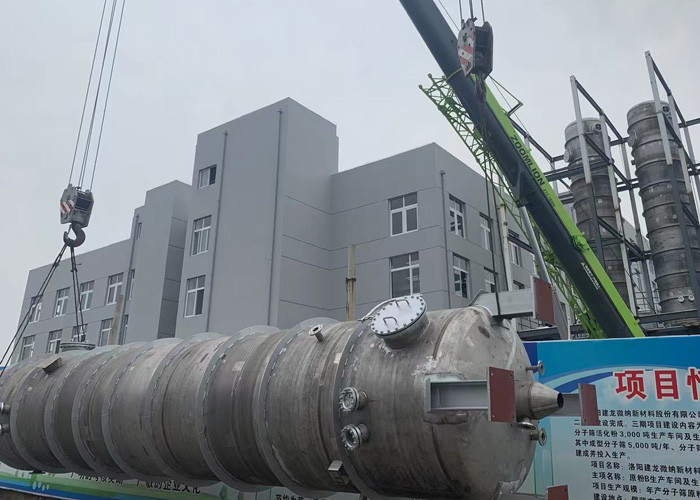

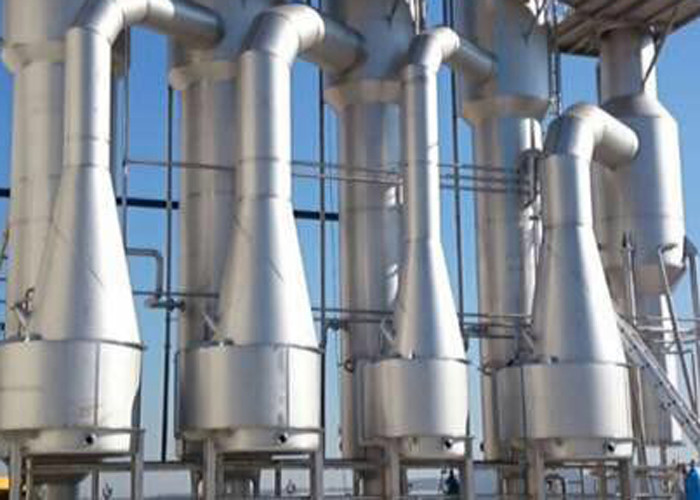

تسهیلات تولید و اقساط
