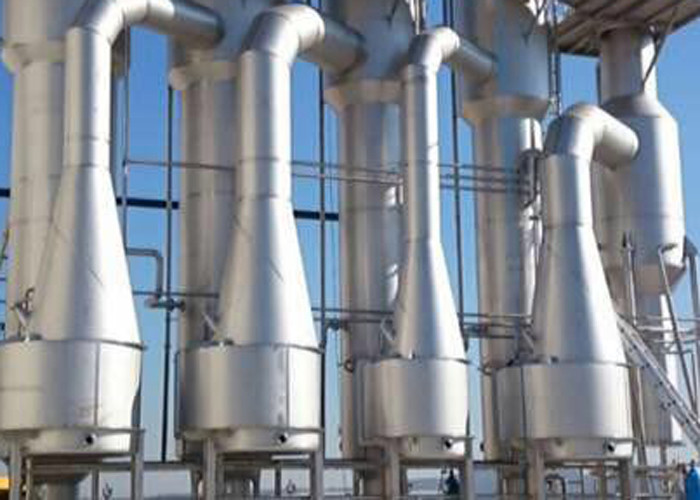

فشرده سازی بخار حرارتی فولاد ضد زنگ (TVR) توسط کمپرسورهای ترمو بخار جت
ترکیب سیستم:
پیش گرم کننده ، کمپرسور بخار ، اواپراتور ، جدا کننده ، پمپ گردشی ، سیستم کنترل الکتریکی ، سیستم اتصال خط لوله ، سکوی قاب فولادی و سایر سیستم ها.
هنگامی که بخار حرارتی دوباره فشرده می شود ، طبق اصل پمپ حرارتی ، بخار محفظه جوش به فشار بیشتری در محفظه گرمایش فشرده می شود.یعنی به بخار انرژی اضافه می شود.از آنجا که دمای بخار اشباع مربوط به فشار در محفظه گرمایش بیشتر است ، می توان از بخار برای گرمایش مجدد استفاده کرد.برای این منظور از کمپرسور جت بخار استفاده می شود.آنها بر اساس اصل پمپ های جت عمل می کنند ، قطعات متحرک ندارند ، در طراحی ساده و م effectiveثر هستند و بالاترین قابلیت اطمینان کار را تضمین می کنند.
استفاده از کمپرسور بخار حرارتی همان اثر صرفه جویی در بخار/انرژی را با افزودن تبخیر کننده اثر دارد.عملکرد کمپرسور بخار حرارتی به مقدار مشخصی از بخار زنده نیاز دارد ، به اصطلاح بخار محرک.این بخار محرک باید به اثر بعدی ارسال شود ، یا به عنوان بخار باقی مانده به کندانسور ارسال شود.انرژی باقیمانده موجود در بخار باقی مانده تقریباً معادل انرژی تأمین شده توسط بخار محرک است.
بخشی از بخار ثانویه جداکننده توسط بخار فشار قوی کار می کند و وارد اجکتور می شود تا مخلوط شود ، فشار را بالا برده و سپس به عنوان بخار گرمایش وارد محفظه گرمایش می شود تا مایع گرم شود.قسمت دیگر وارد کندانسور شده و پس از تراکم تخلیه می شود.بخار گرمایش در محفظه گرمایش به آب متراکم شده و تخلیه می شود.محلول موجود در لوله بخار شده و تحت حرارت بخار گرمایش متمرکز شده و پس از رسیدن به الزامات تخلیه می شود.
پمپ حرارتی جت بخار دارای ویژگی های ساختار ساده ، عملکرد پایدار و قیمت پایین است.با استفاده از پمپ حرارتی جت بخار ، کارایی معادل افزودن یک تبخیر کننده اثر است.
اواپراتورهای فشرده سازی بخار حرارتی
تبخیرکننده های فشرده سازی مجدد بخار حرارتی (TVR) از یک ترموکمپرسور برای کاهش بخار مورد نیاز در هر پوند تبخیر استفاده می کنند - درنهایت باعث کاهش مصرف انرژی و صرفه جویی در هزینه ها می شوند.
تبخیرکننده های TVR
اواپراتورهای TVR از فشرده سازی حرارتی بخار برای فشرده سازی مجدد بخشی از بخار جدا کننده بخار و مخلوط کردن آن با بخار برای گرم کردن مرحله اول استفاده می کنند.
فرآیند تبخیر TVR
فشرده سازی بخار حرارتی (TVR) معمولاً در یک یا چند مرحله با استفاده از بخار فشار متوسط یا زیاد در یک اجکتور انجام می شود که بخشی از بخار را از جدا کننده بخار بازیافت کرده و آن را با بخار مخلوط می کند.این مخلوط برای گرم کردن اولین مرحله تبخیر استفاده می شود.
میزان مصرف بخار برای تبخیر کننده TVR بین تقریباً متفاوت خواهد بود.0.3 - 0.07 کیلوگرم بخار در هر کیلوگرم تبخیر آب بسته به تعداد مراحل انجام مجدد فشرده سازی است.
این طرح ماشین آلات کم هزینه تری را نسبت به طرح های گرمایش مستقیم بخار ارائه می دهد اما نیاز به فشار بخار محرک دارد.
کاربرد
TVR Evaporator Falling Film TVR یک سیستم تبخیر تمام اتوماتیک و مداوم را ارائه می دهد.TVR Evaporator Falling Film TVR برای تولید طیف کاملی از محصولات مناسب است.این سیستم مخصوص مشتری طراحی شده است و بنابراین برای طیف گسترده ای از ترکیبات و ظرفیت های محصول در دسترس است.
| مقایسه عملکرد برای ناهمسان اواپراتور | ||||
| مورد | اواپراتور تک اثر | اواپراتور چند منظوره | اواپراتور TVR | اواپراتور MVR |
| مصرف انرژی | مصرف انرژی بسیار بیشتر از دیگران است ، از نظر تئوری 1 تن آب 1 تن بخار مصرف می کند | صرفه جویی نسبی انرژی | بر مبنای تبخیر کننده چند اثر سنتی ، یک اثر دیگر اضافه شده ، اما بخار با فشار بیشتر مورد نیاز است | بیشترین فناوری صرفه جویی در انرژی برای اواپراتور ، اما مصرف برق 10-40 کیلووات ساعت |
| فضای کف | کم اهمیت | بزرگ | بزرگ | کم اهمیت |
| منابع انرژی | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار ، نیاز به بخار فشار قوی. | برق ، نیازی به شبکه لوله ، تمام سیستم گردش حلقه نزدیک ندارید |
| خودکار بودن | نیمه خود کار | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم |
سوالات متداول
تفاوت بین تبخیر کننده MVR و TVR چیست؟
MVR یک سیستم فشرده سازی مکانیکی بخار است ، منبع انرژی Power/Electric ، مصرف انرژی بسیار کم است
TVR یک سیستم فشرده سازی بخار حرارتی است- منبع انرژی بخار است ، مصرف انرژی به تعداد مراحل (calandrias) تبخیر بستگی دارد.
چرا از اواپراتور Falling Film استفاده کنیم؟
اواپراتور فیلم در حال سقوط یک راه ملایم برای حذف آب به روش بسیار کم مصرف است.رد پای کوچک برای تبخیر زیاد.
مجموع جامدات چقدر می توانید بالا بروید؟
این بسیار به نوع محصول بستگی دارد ، همه محصولات باید به صورت جداگانه در نظر گرفته شوند ، بیشتر چسبندگی و ویسکوزیته کل مواد جامد را تعیین می کند.
آیا ویسکوزیته تاثیری بر امکان استفاده از اواپراتور دارد؟
بله ، ویسکوزیته یک عامل بسیار مهم برای تبخیر خوب است ، محصول باید قابل پمپاژ باشد.
چه نوع محصولاتی را می توانید روی تبخیر کننده فیلم سقوط کنید؟
تقریباً همه مایعات قابل پمپاژ و محصولات محلول را می توان روی تبخیر کننده فیلم سقوط کرد.
ترسیم اصل کار

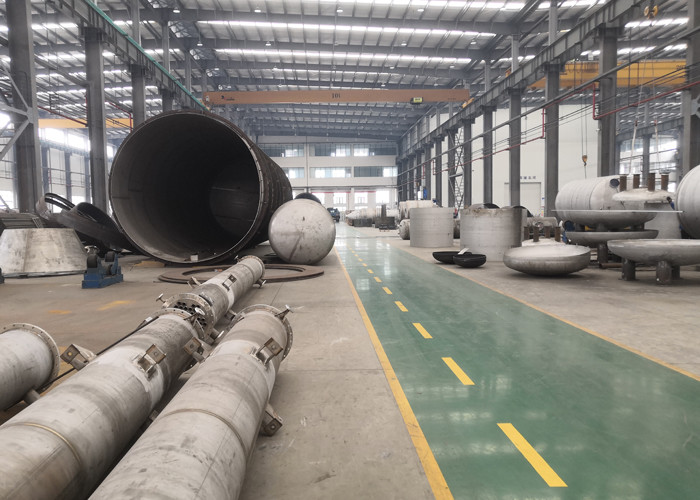

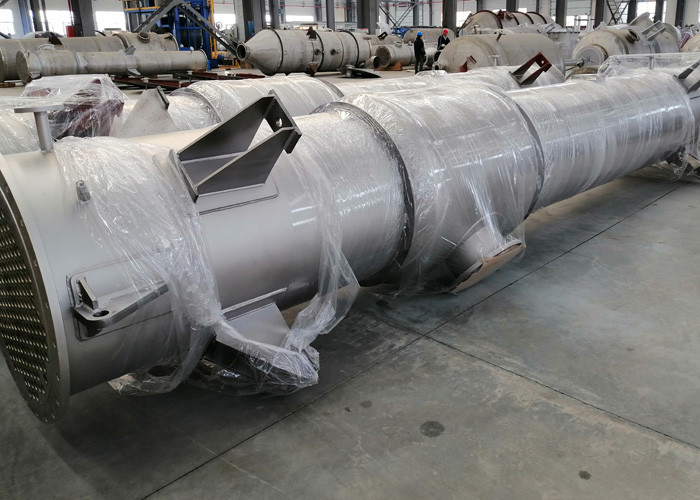

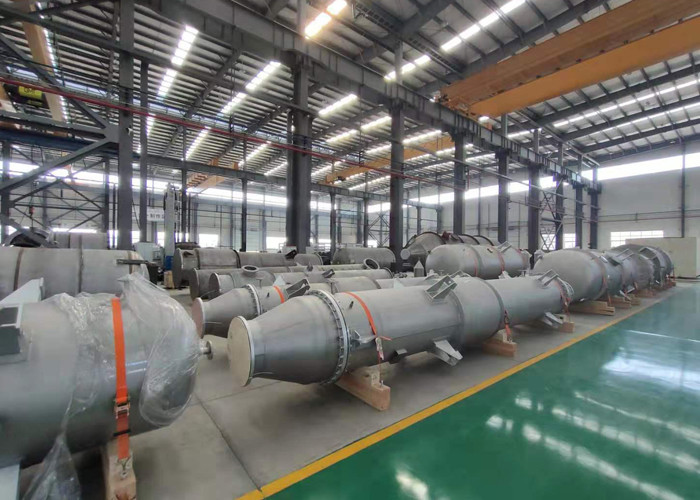

تاسیسات تولیدی ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
