تبخیر مجدد فشرده سازی بخار حرارتی به طور گسترده ای برای تبخیر و تبلور استفاده می شود
فشرده سازی بخار حرارتی (TVR)
روشی برای کاهش مصرف انرژی سیستم تبخیر کننده بخار گرم شده.
از بخار فشار قوی به عنوان سیال محرک به یک خروج کننده بخار استفاده می کند تا بخار فشار پایین بازیافت شده را جذب کرده و بخار ترکیبی را با فشار متوسط مفیدتری تخلیه کند.
چرخه تراکم بخار متکی بر دمای تراکم بخار فشار پایین با افزایش فشار است.
دامنه کاربرد:
تبلور تبخیر حرارتی بخار حرارتی به طور گسترده ای در صنایع غذایی ، نشاسته ، آشامیدنی ، داروسازی ، آفت کش ها ، صنایع شیمیایی و سایر صنایع و همچنین تجهیزات تبخیر و غلظت در زمینه فاضلاب با غلظت بالا در پروژه های تصفیه آب محیطی استفاده می شود.مخصوصاً برای تبخیر ، غلظت و تبلور نمکهای معدنی مانند کلرید سدیم ، سود سوزآور و محلولهای غلیظ حاوی حلالهای آلی مناسب است.
ترکیب سیستم:
پیش گرم کننده ، کمپرسور بخار ، اواپراتور ، جدا کننده ، پمپ گردشی ، سیستم کنترل الکتریکی ، سیستم اتصال خط لوله ، سکوی قاب فولادی و سایر سیستم ها.
هنگامی که بخار حرارتی دوباره فشرده می شود ، طبق اصل پمپ حرارتی ، بخار محفظه جوش به فشار بیشتری در محفظه گرمایش فشرده می شود.یعنی به بخار انرژی اضافه می شود.از آنجا که دمای بخار اشباع مربوط به فشار در محفظه گرمایش بیشتر است ، می توان از بخار برای گرمایش مجدد استفاده کرد.برای این منظور از کمپرسور جت بخار استفاده می شود.آنها بر اساس اصل پمپ های جت عمل می کنند ، قطعات متحرک ندارند ، در طراحی ساده و م effectiveثر هستند و بالاترین قابلیت اطمینان کار را تضمین می کنند.
استفاده از کمپرسور بخار حرارتی همان اثر صرفه جویی در بخار/انرژی را با افزودن تبخیر کننده اثر دارد.عملکرد کمپرسور بخار حرارتی به مقدار مشخصی از بخار زنده نیاز دارد ، به اصطلاح بخار محرک.این بخار محرک باید به اثر بعدی ارسال شود ، یا به عنوان بخار باقی مانده به کندانسور ارسال شود.انرژی باقیمانده موجود در بخار باقی مانده تقریباً معادل انرژی تأمین شده توسط بخار محرک است.
بخشی از بخار ثانویه جداکننده توسط بخار فشار قوی کار می کند و وارد اجکتور می شود تا مخلوط شود ، فشار را بالا برده و سپس به عنوان بخار گرمایش وارد محفظه گرمایش می شود تا مایع گرم شود.قسمت دیگر وارد کندانسور شده و پس از تراکم تخلیه می شود.بخار گرمایش در محفظه گرمایش به آب متراکم شده و تخلیه می شود.محلول موجود در لوله بخار شده و تحت حرارت بخار گرمایش متمرکز شده و پس از رسیدن به الزامات تخلیه می شود.
پمپ حرارتی جت بخار دارای ویژگی های ساختار ساده ، عملکرد پایدار و قیمت پایین است.با استفاده از پمپ حرارتی جت بخار ، کارایی معادل افزودن یک تبخیر کننده اثر است.
مشخصات
فقط بخشی از انرژی تبخیر باید به شکل بخار زنده استفاده شود.
هزینه های سرمایه گذاری پایین.
مقاوم سازی در کارخانه های موجود امکان پذیر است.
مناسب برای کاربردهای مختلف.
انواع
افزایش تعداد مراحل برای کاهش مصرف بخار.
با یا بدون جداسازی نمک.
مفاهیم مختلف پیش گرمایش
تراکم مازاد بخار در مخلوط کننده ها یا کندانسورهای سطحی.
| مقایسه عملکرد برای ناهمسان اواپراتور | ||||
| مورد | اواپراتور تک اثر | اواپراتور چند منظوره | اواپراتور TVR | اواپراتور MVR |
| مصرف انرژی | مصرف انرژی بسیار بیشتر از دیگران است ، از نظر تئوری 1 تن آب 1 تن بخار مصرف می کند | صرفه جویی نسبی انرژی | بر مبنای تبخیر کننده چند اثر سنتی ، یک اثر دیگر اضافه شده ، اما بخار با فشار بیشتر مورد نیاز است | بیشترین فناوری صرفه جویی در انرژی برای اواپراتور ، اما مصرف برق 10-40 کیلووات ساعت |
| فضای کف | کم اهمیت | بزرگ | بزرگ | کم اهمیت |
| منابع انرژی | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار ، نیاز به بخار فشار قوی. | برق ، نیازی به شبکه لوله ، تمام سیستم گردش حلقه نزدیک ندارید |
| خودکار بودن | نیمه خود کار | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم |
ترسیم اصل کار

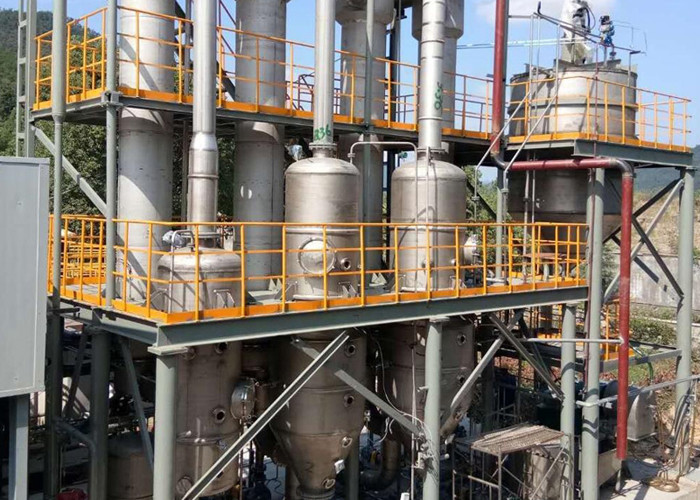

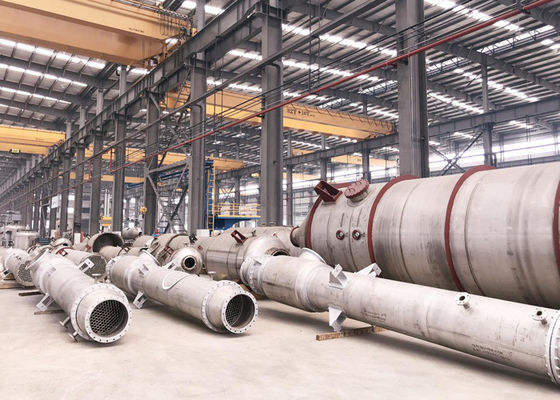

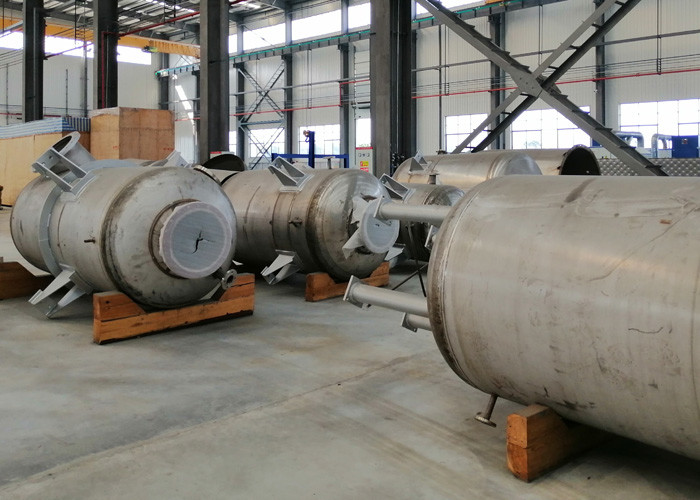

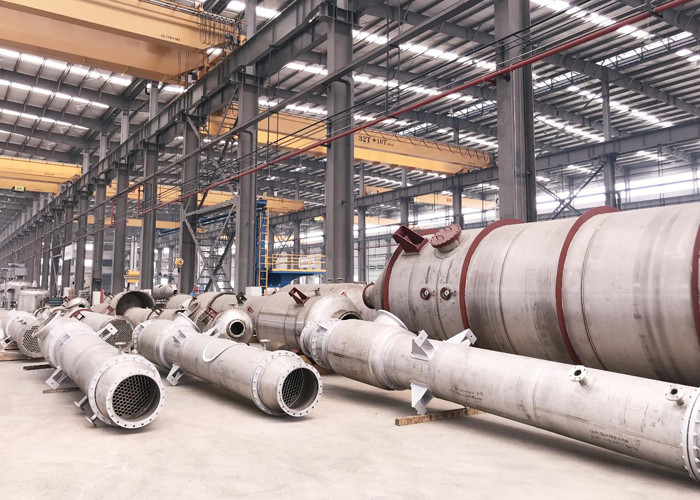

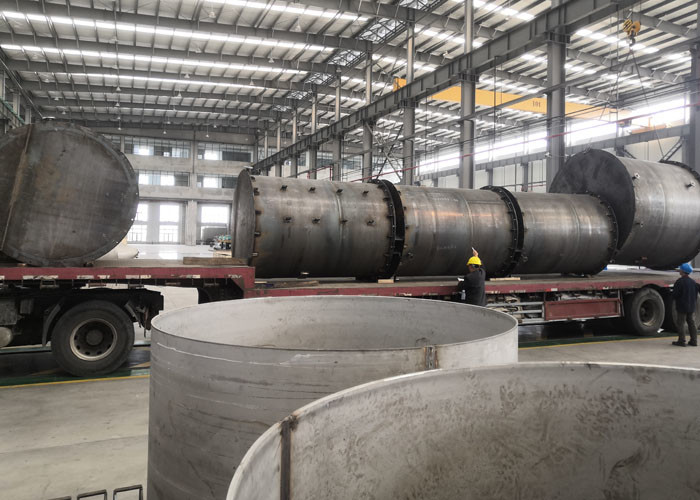

کارگاه ما و نصب مشتری
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
