ستون تبخیر کننده TVR از جنس استنلس استیل ضد زنگ TVR کارآمد مقیاس صنعتی با پمپ جت بخار
تبخیرکننده های TVR
اواپراتورهای TVR از فشرده سازی حرارتی بخار برای فشرده سازی مجدد بخشی از بخار جدا کننده بخار و مخلوط کردن آن با بخار برای گرم کردن مرحله اول استفاده می کنند.
فرآیند تبخیر TVR
فشرده سازی بخار حرارتی (TVR) معمولاً در یک یا چند مرحله با استفاده از بخار فشار متوسط یا زیاد در یک اجکتور انجام می شود که بخشی از بخار را از جدا کننده بخار بازیافت کرده و آن را با بخار مخلوط می کند.این مخلوط برای گرم کردن اولین مرحله تبخیر استفاده می شود.
میزان مصرف بخار برای تبخیر کننده TVR بین تقریباً متفاوت خواهد بود.0.3 - 0.07 کیلوگرم بخار در هر کیلوگرم تبخیر آب بسته به تعداد مراحل انجام مجدد فشرده سازی است.
این طرح ماشین آلات کم هزینه تری را نسبت به طرح های گرمایش مستقیم بخار ارائه می دهد اما نیاز به فشار بخار محرک دارد.
کمپرسورهای ترمو
کمپرسورهای ترمو برای بازیافت انرژی گرمایی با جذب و فشرده سازی مجدد بخار پسماند برای استفاده در جاهای دیگر طراحی شده اند.
کمپرسورهای ترمو ، مانند اجکتور ، قطعات متحرک ندارند.طراحی مکانیکی شامل یک قفسه بخار ، نگهدارنده نازل ، نازل ها و پخش کننده است.
کمپرسور ترمو از بخار فشار قوی به عنوان سیال محرک استفاده می کند که وارد قفسه بخار شده و از طریق نازل منبسط می شود.
سپس بخار با سرعت بالا بخار ضایعات را به داخل محفظه اختلاط که مایعات با هم ترکیب می شوند ، وارد می کند.
سپس مایعات مخلوط مجدداً از طریق دیفیوزر به فشار فوری فشرده می شوند ، که به صورت معکوس به عنوان یک نازل عمل می کند و انرژی سرعت را به انرژی فشار تبدیل می کند.
کمپرسورهای ترمو برای کاربردها در صنایع غذایی ، نفتی ، شیمیایی ، برق و کاغذ طراحی شده اند.فشرده سازی حرارتی به طور معمول در صنایع لبنیات و آبمیوه برای بازپس گیری و استفاده مجدد بخار از تبخیرکننده ها در طی فرآیند غلظت استفاده می شود.
همه کمپرسورهای ترمو به صورت سفارشی طراحی شده و عملکرد آنها مطابق با مشخصات دقیق مشتری است.
برای کسب اطلاعات بیشتر در مورد سیستم های بازیابی حرارت ترمو کمپرسور و بحث در مورد فرآیند یا برنامه خاص خود ، لطفاً با ما تماس بگیرید.
مشخصات
فقط بخشی از انرژی تبخیر باید به شکل بخار زنده استفاده شود.
هزینه های سرمایه گذاری پایین.
مقاوم سازی در کارخانه های موجود امکان پذیر است.
مناسب برای کاربردهای مختلف.
انواع
افزایش تعداد مراحل برای کاهش مصرف بخار.
با یا بدون جداسازی نمک.
مفاهیم مختلف پیش گرمایش
تراکم مازاد بخار در مخلوط کننده ها یا کندانسورهای سطحی.
| مقایسه عملکرد برای ناهمسان اواپراتور | ||||
| مورد | اواپراتور تک اثر | اواپراتور چند منظوره | اواپراتور TVR | اواپراتور MVR |
| مصرف انرژی | مصرف انرژی بسیار بیشتر از دیگران است ، از نظر تئوری 1 تن آب 1 تن بخار مصرف می کند | صرفه جویی نسبی انرژی | بر مبنای تبخیر کننده چند اثر سنتی ، یک اثر دیگر اضافه شده ، اما بخار با فشار بیشتر مورد نیاز است | بیشترین فناوری صرفه جویی در انرژی برای اواپراتور ، اما مصرف برق 10-40 کیلووات ساعت |
| فضای کف | کم اهمیت | بزرگ | بزرگ | کم اهمیت |
| منابع انرژی | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار دارد | بخار و برق ، نیاز به شبکه لوله بخار و دیگ بخار ، نیاز به بخار فشار قوی. | برق ، نیازی به شبکه لوله ، تمام سیستم گردش حلقه نزدیک ندارید |
| خودکار بودن | نیمه خود کار | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم | عملکرد کامل اتوماتیک ، تبخیر مداوم |
ترسیم اصل کار

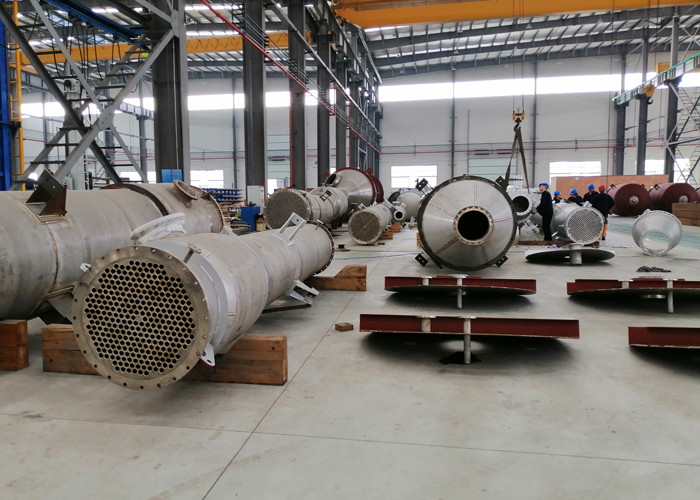

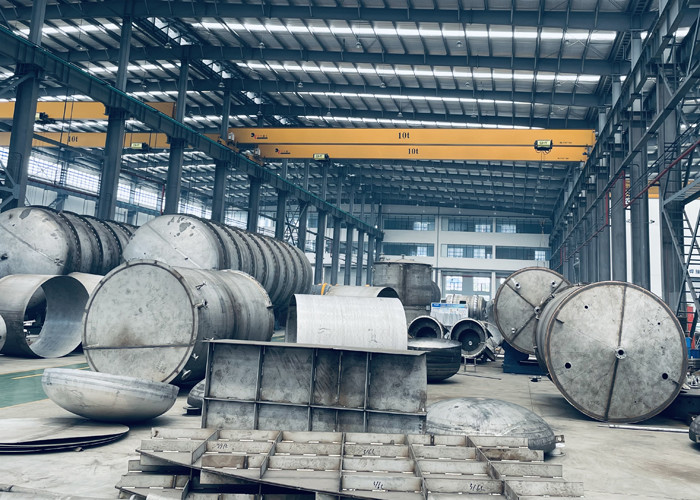

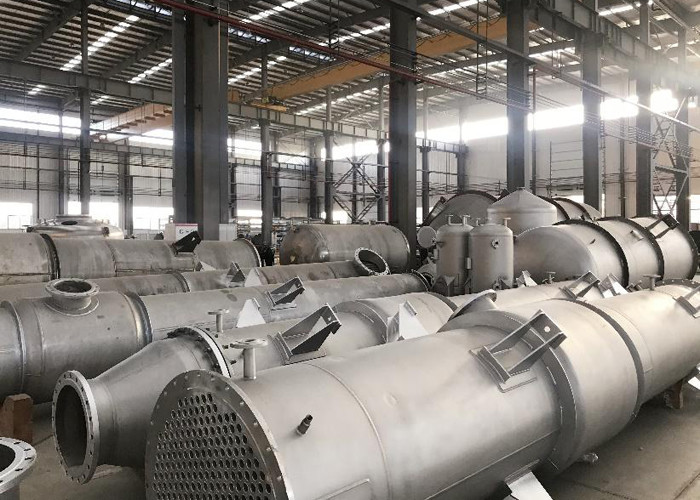

سایت کارگاه
گواهی نامه
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
