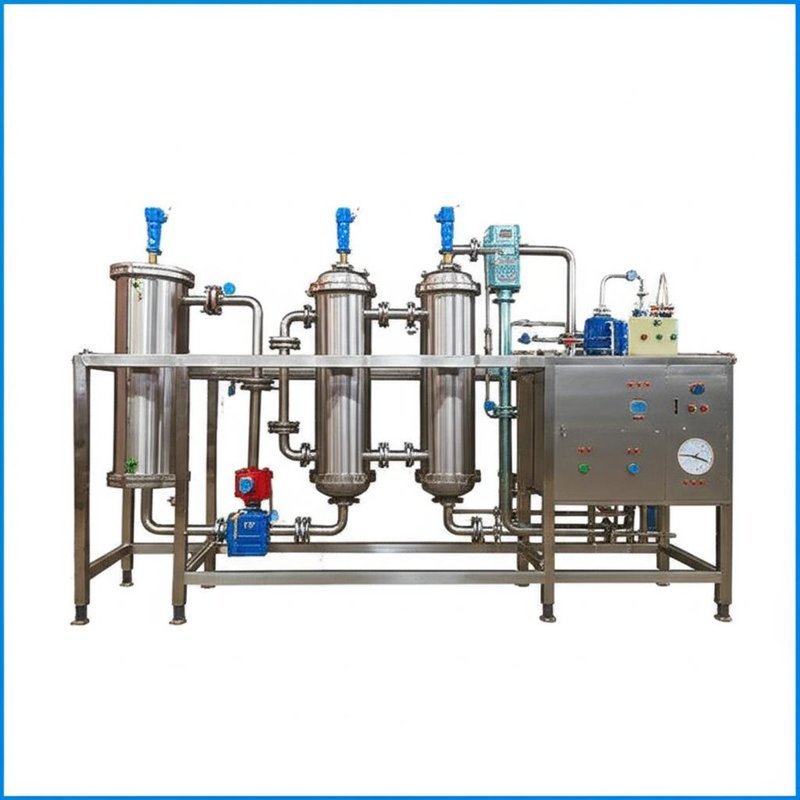

گردش نیروی چندگانه تبخیر سیستم تبخیر کننده نوشیدنی
اواپراتور چند افکت
در یک اثر بخار اواپراتور برای گرم کردن مایع تامین می شود.گرمای کلی از بخار منتقل نمی شود.بنابراین بقیه گرما هدر می رود. برای استفاده از بازده حرارتی ، تبخیر کننده اتصالات به گونه ای ساخته می شود که بخار حاصل از یک اثر می تواند به عنوان واسطه گرمایش برای اثر بعدی عمل کند.
خوراک رقیق در اولین جایی که تا حدی متمرکز شده است وارد می شود.سپس برای تمرکز بیشتر و به زودی به اثر دوم می رسد.غلظت نهایی در آخرین اثر انجام می شود.
در اولین اثر بخار خام تغذیه می شود که در آن فشار بخار بیشترین P1 است ، اثر دوم p2 است.
P1> p2.> p>.… ..P ، n تعداد جلوه ها است.این گرادیان فشار توسط پمپ خلاء و کندانسور حفظ می شود.
بسته به فشار بخار کمتر ، نقطه جوش مایع نیز با حرکت مایع کاهش می یابد.
ساختار
اواپراتور فیلم سقوط کننده چند منظوره شامل جدا کننده ها (اولی ، دوم ، سوم) و جدا کننده ها و اواپراتورها و پیش گرم کننده ها ، کندانسور و پمپ خلاء ، پمپ تغذیه ، پمپ گردش خون ، پمپ تخلیه ، پمپ آب متراکم ، خط لوله و اتصالات و غیره مجهز به خلا سنج ، دماسنج ، فشارسنج و ... است.
مشخصه
1. ظرفیت تبخیر: از 500Kg/h تا 80T/h
2. مواد: فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L ؛
3. فرایند بسته کامل ، تبخیر سریع و کم درجه حرارت ؛
4. داخل لوله ها لوله های بهداشتی بدون درز صیقل دهنده آینه هستند ، بنابراین چسباندن مواد بر روی لوله آسان نیست.تمیز کردن آسان است ؛
5. دمای تبخیر پایین: بخشی از بخار ثانویه را می توان از طریق پمپ فشار داغ نوع اسپری در بخاری تک اثر استنشاق کرد.این امر از گرما به طور کامل استفاده می کند و دمای تبخیر پایین است.
6. نسبت غلظت زیاد: تبخیر فیلم در حال سقوط را اتخاذ کنید که باعث می شود مایع مواد با ویسکوزیته بزرگتر به راحتی جریان یابد و تبخیر شود ، مقیاس بندی سخت ، زمان غلظت کوتاه.
7. این تجهیزات می تواند تولید خودکار ، مدیریت سیستم فکری را تحقق بخشد.
8. می تواند با توجه به ویژگی های مختلف مواد و نیازهای مختلف کاربران ، در فرایندهای مختلف فناوری طراحی شود.
کاربرد
اواپراتورهای چندگانه بر اساس نیاز به طور گسترده در مناطق زیر استفاده می شود.
تصفیه پساب: صنایع مانند شیمیایی ، دارویی ، نساجی ، رنگرزی ، آبجوسازی ، خودرو ، شیر ، صنایع غذایی و غیره ، پسابهای فرایندی را تولید می کند که برای محیط زیست مضر است.این فاضلاب ها عموماً شامل مقدار زیادی آب و ضایعات (آلاینده ها) هستند.با تبخیر آب از پساب با استفاده از سیستم MEE منجر به بازیافت آب می شود.
نمک زدایی: رد RO (اسمز معکوس) دارای مقدار زیادی آب است.با استفاده از MEE می توان آب را بازیافت کرد.
صنایع شیمیایی/ صنایع داروسازی: برای تولید محصول غلظت مورد نیاز مورد نیاز است یا مواد مورد نظر باید جدا شوند.با استفاده از سیستم MEE غلظت دلخواه به دست می آید.
صنعت شیر: شیر را می توان در سیستم MEE متمرکز کرد.
صنعت قند: آب نیشکر را می توان با سیستم MEE غلیظ کرد.
صنایع غذایی: غلظت آب گوجه فرنگی ، سوسیس ، غلظت آب میوه را می توان در سیستم MEE انجام داد.
مزایا: تبخیر را می توان با مصرف کم منبع گرما به دست آورد.
معمولاً مشخصات و پارامترهای فنی اواپراتور فیلم سه اثر سقوط کننده:
پارامتر/ مشخصات فنی |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
تبخیر ظرفیت (کیلوگرم در ساعت) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
مصرف بخار خام (کیلوگرم در ساعت) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
درجه خلاء از هر اثر |
اولین اثر |
0 | |||||||||
دومین اثر |
448 | ||||||||||
(میلی متر جیوه) |
سوم اثر |
640 | |||||||||
دمای تبخیر از هر اثر |
اولین اثر |
99 | |||||||||
دومین اثر |
76 | ||||||||||
سوم اثر |
53 | ||||||||||
فشار بخار برای تبخیر (MPa) |
0.6-1.0 (فشار مطلق) | ||||||||||
محتوای جامد در خوراک (%) | 6-7 (نمونه تفاله ذرت) | ||||||||||
خروجی محتوای جامد () | 42-48 (نمونه تفاله ذرت) |

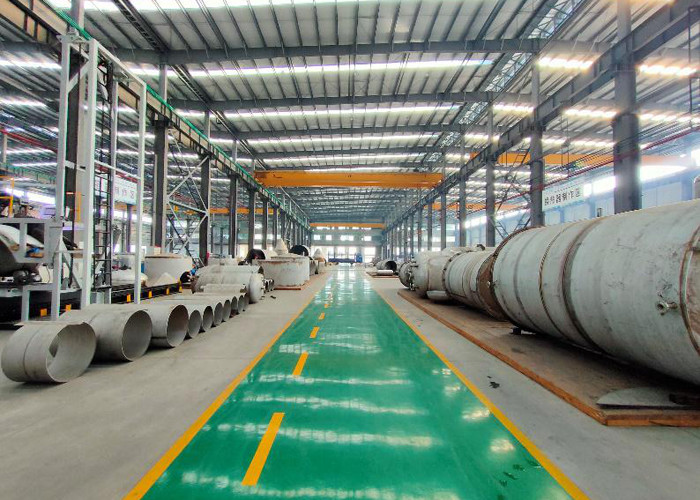

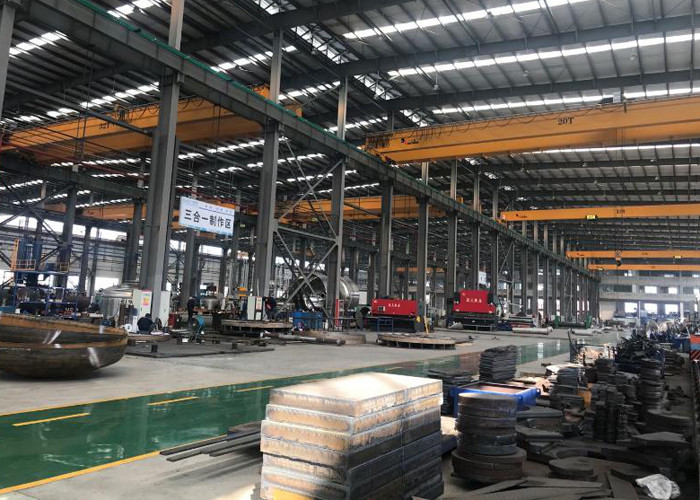

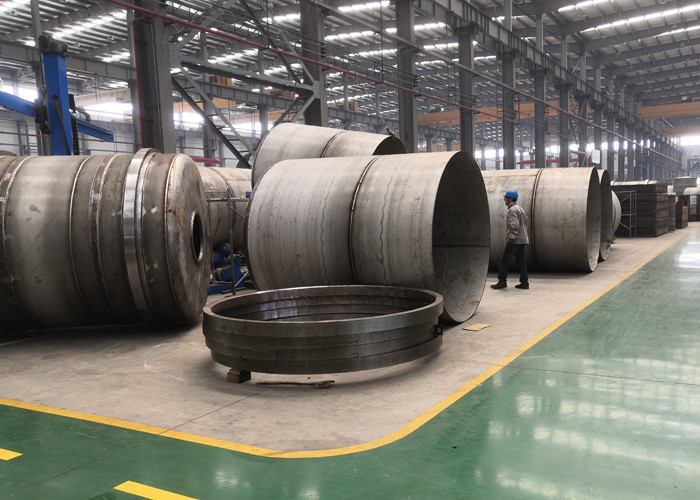

سایت تولیدی ما
