کارکرد آسان اواپراتور چند اثر MVR برای کلرید سدیم فاضلاب دارویی
شرح فرآیند - مثال اصل جریان موازی
محلول وارد مدار تبخیر کننده مرحله اول می شود.در اینجا با محلول گردش شده مخلوط شده و در بخاری H با بخار گرم می شود.در تبخیر V1 ، حلال (آب) در حالی که محلول را در دمای جوش سرد می کند ، تبخیر می شود.سپس محلول به مرحله دوم که تحت فشار کم و در نتیجه دمای پایین تر عمل می کند ، جریان می یابد.بخار تولید شده در مرحله اول به عنوان یک وسیله حرارتی برای تبخیر محلول در مرحله دوم استفاده می شود.این فرایند بسته به ارتفاع نقطه جوش محلول و شرایط قاب موجود می تواند چندین بار تکرار شود.بخار مرحله آخر از طریق آب خنک کننده متراکم می شود.اگر نمک در گیاه متبلور شود ، تبخیر بیشتر محلول را تا حدی متمرکز می کند که بلورها تشکیل می شوند.در صورت تمایل ، کریستالهای موجود در سوسپانسیون را می توان از محلول جدا کرده و خشک کرد.
ساختار
اواپراتور فیلم سقوط کننده چند منظوره شامل جدا کننده ها (اولی ، دوم ، سوم) و جدا کننده ها و اواپراتورها و پیش گرم کننده ها ، کندانسور و پمپ خلاء ، پمپ تغذیه ، پمپ گردش خون ، پمپ تخلیه ، پمپ آب متراکم ، خط لوله و اتصالات و غیره مجهز به خلا سنج ، دماسنج ، فشارسنج و ... است.
مشخصه
1. ظرفیت تبخیر: از 500Kg/h تا 80T/h
2. مواد: فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L ؛
3. فرایند بسته کامل ، تبخیر سریع و کم درجه حرارت ؛
4. داخل لوله ها لوله های بهداشتی بدون درز صیقل دهنده آینه هستند ، بنابراین چسباندن مواد بر روی لوله آسان نیست.تمیز کردن آسان است ؛
5. دمای تبخیر پایین: بخشی از بخار ثانویه را می توان از طریق پمپ فشار داغ نوع اسپری در بخاری تک اثر استنشاق کرد.این امر از گرما به طور کامل استفاده می کند و دمای تبخیر پایین است.
6. نسبت غلظت زیاد: تبخیر فیلم در حال سقوط را اتخاذ کنید که باعث می شود مایع مواد با ویسکوزیته بزرگتر به راحتی جریان یابد و تبخیر شود ، مقیاس بندی سخت ، زمان غلظت کوتاه.
7. این تجهیزات می تواند تولید خودکار ، مدیریت سیستم فکری را تحقق بخشد.
8. می تواند با توجه به ویژگی های مختلف مواد و نیازهای مختلف کاربران ، در فرایندهای مختلف فناوری طراحی شود.
کاربرد
اواپراتورهای چندگانه بر اساس نیاز به طور گسترده در مناطق زیر استفاده می شود.
تصفیه پساب: صنایع مانند شیمیایی ، دارویی ، نساجی ، رنگرزی ، آبجوسازی ، خودرو ، شیر ، صنایع غذایی و غیره ، پسابهای فرایندی را تولید می کند که برای محیط زیست مضر است.این فاضلاب ها عموماً شامل مقدار زیادی آب و ضایعات (آلاینده ها) هستند.با تبخیر آب از پساب با استفاده از سیستم MEE منجر به بازیافت آب می شود.
نمک زدایی: رد RO (اسمز معکوس) دارای مقدار زیادی آب است.با استفاده از MEE می توان آب را بازیافت کرد.
صنایع شیمیایی/ صنایع داروسازی: برای تولید محصول غلظت مورد نیاز مورد نیاز است یا مواد مورد نظر باید جدا شوند.با استفاده از سیستم MEE غلظت دلخواه به دست می آید.
صنعت شیر: شیر را می توان در سیستم MEE متمرکز کرد.
صنعت قند: آب نیشکر را می توان با سیستم MEE غلیظ کرد.
صنایع غذایی: غلظت آب گوجه فرنگی ، سوسیس ، غلظت آب میوه را می توان در سیستم MEE انجام داد.
مزایا: تبخیر را می توان با مصرف کم منبع گرما به دست آورد.
معمولاً مشخصات و پارامترهای فنی اواپراتور فیلم سه اثر سقوط کننده:
|
پارامتر/ مشخصات فنی |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|
تبخیر ظرفیت (کیلوگرم در ساعت) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
|
مصرف بخار خام (کیلوگرم در ساعت) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
|
درجه خلاء از هر اثر |
اولین اثر |
0 | |||||||||
|
دومین اثر |
448 | ||||||||||
| (میلی متر جیوه) |
سوم اثر |
640 | |||||||||
|
دمای تبخیر از هر اثر |
اولین اثر |
99 | |||||||||
|
دومین اثر |
76 | ||||||||||
|
سوم اثر |
53 | ||||||||||
|
فشار بخار برای تبخیر (MPa) |
0.6-1.0 (فشار مطلق) | ||||||||||
| محتوای جامد در خوراک (％) | 6-7 (نمونه تفاله ذرت) | ||||||||||
| خروجی محتوای جامد () | 42-48 (نمونه تفاله ذرت) | ||||||||||

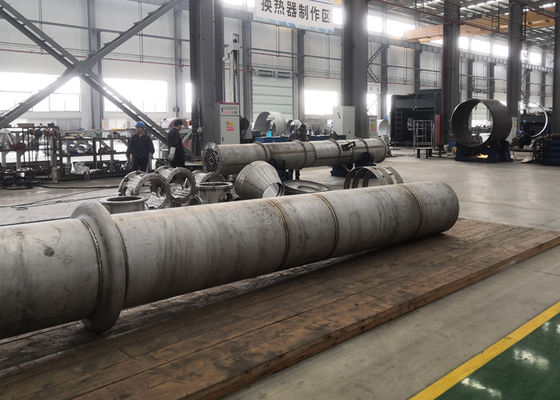

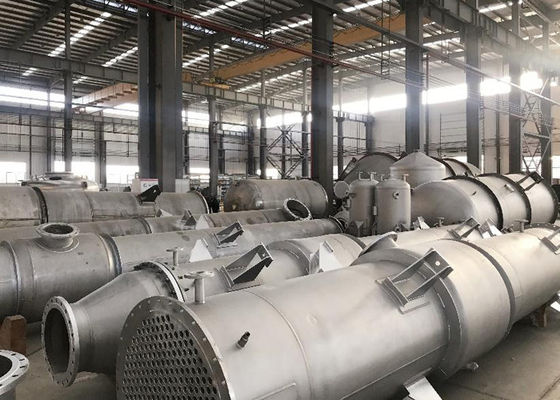

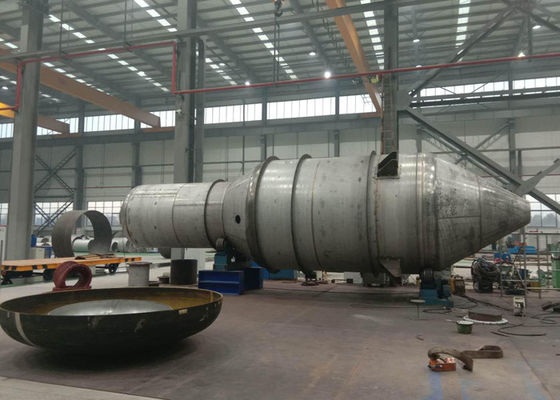

سایت تولیدی ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
