غلظت MVR صرفه جویی در مصرف انرژی برای محصولات ویتامین مایع نیاسین مادر
تبخیر چند اثر
فرآیندهای تبخیر چندگانه اثر می تواند بهره وری انرژی تاسیسات را از طریق بازیافت بخار بهینه کند.
عملکرد
بخار تأمین شده در اولین اثر ، بخار را در فشار کمتر تولید می کند.سپس از این بخارها در اثر دوم به عنوان بخار گرمایش بخار استفاده می شود.
تعداد اثرات متفاوت است و می تواند تا 8 برسد. تعداد اثرات با توجه به هزینه سرمایه گذاری و بهره برداری انتخاب می شود.
بخارهای خروجی آخرین اثر باید متراکم شوند.
مناسب برای هر نوع اواپراتور
اواپراتور چند منظوره می تواند از فیلم های سقوط کننده ، اواپراتورهای چرخشی اجباری یا خنک کننده فلاش تشکیل شده باشد.
کاربرد
این فناوری زمانی عالی است که هزینه بخار کم باشد.
فرایند مواد
(1) مواد اولیه توسط پمپ تغذیه از طریق جریان سنج الکترومغناطیسی به پیش گرم کننده اولیه جلویی تحویل داده می شود ، و سپس از طریق توزیع کننده مایع برای تبخیر و غلظت فیلم در حال سقوط ، وارد قسمت بالای بخاری اثر اولیه می شود.
(2) اولین مایع متمرکز شده توسط پمپ گردش مواد اولیه با اثر اول برای غلظت تبخیر فیلم در حال سقوط به توزیع کننده بالای بخاری اثر دوم منتقل می شود.
(3) دومین مایع غلیظ شده توسط پمپ گردش مواد پایین اثر دوم برای سومین بار کاهش غلظت تبخیر فیلم به توزیع کننده بالای بخاری اثر سوم منتقل می شود.
(4) سومین اثر تخلیه مایع متمرکز ، با توجه به تشخیص آنلاین هیدرومتر ، تشخیص زمان واقعی غلظت مواد ، اگر غلظت مواد به الزامات تعیین شده برسد ، با دریچه تخلیه به هم متصل می شود تا شیر تخلیه باز شود و مواد را به مخزن محصول نهایی منتقل کنید ، در غیر این صورت ، شیر گردش مواد را باز می کند تا مواد دوباره برای تبخیر مجدد در اواپراتور بازیافت شوند.
فرایند بخار
بخار خام برای گرمایش غلظت تبخیر وارد بخاری اثر اولیه می شود: بخار ثانویه تولید شده توسط اثر اولیه اثر ثانویه را گرم می کند و غیره.بخار ثانویه تولید شده توسط اثر سوم برای خنک کننده چگالی وارد کندانسور انتهایی می شود و آب میعانات توسط پمپ میعانات تخلیه می شود.
فرآیند میعان
آب میعانات تولید شده توسط اثر اولیه پیش گرم کردن مواد از طریق لوله انتقال آب در پایین پوسته ، برای صرفه جویی در مصرف بخار خام ؛
آب میعانات تولید شده توسط اثر ثانویه و سوم توسط پمپ میعانات تخلیه می شود و تخلیه به آلودگی صفر رسیده است.گاز غیر متراکم توسط لوله گاز غیر متراکم به کندانسور انتهایی متصل شده و توسط پمپ خلا تخلیه می شود.
مشخصه
1. ظرفیت تبخیر: از 500Kg/h تا 80T/h
2. مواد: فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L ؛
3. فرایند بسته کامل ، تبخیر سریع و کم درجه حرارت ؛
4. داخل لوله ها لوله های بهداشتی بدون درز صیقل دهنده آینه هستند ، بنابراین چسباندن مواد بر روی لوله آسان نیست.تمیز کردن آسان است ؛
5. مصرف بخار کم: 1 کیلوگرم بخار می تواند 3.5-4 کیلوگرم آب را تبخیر کند.
6. دمای تبخیر پایین: بخشی از بخار ثانویه را می توان از طریق پمپ فشار داغ نوع اسپری در بخاری تک منظوره استنشاق کرد.این امر از گرما به طور کامل استفاده می کند و دمای تبخیر پایین است.
7. نسبت غلظت زیاد: تبخیر فیلم در حال سقوط را تصویب کنید ، که باعث می شود مواد مایع با گرانروی بزرگتر به راحتی جریان یافته و تبخیر شوند ، مقیاس سخت ، زمان غلظت کوتاه ، نسبت غلظت می تواند به 1: 5 برسد.
8. این تجهیزات می تواند تولید خودکار ، مدیریت سیستم فکری را که مطابق با استاندارد GMP است ، تحقق بخشد.
9. می تواند با توجه به ویژگی های مختلف مواد و نیازهای مختلف کاربران ، در فرایندهای مختلف فناوری طراحی شود.
معمولاً مشخصات و پارامترهای فنی اواپراتور فیلم سه اثر سقوط کننده:
پارامتر/ مشخصات فنی |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
تبخیر ظرفیت (کیلوگرم در ساعت) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
مصرف بخار خام (کیلوگرم در ساعت) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
درجه خلاء از هر اثر |
اولین اثر |
0 | |||||||||
دومین اثر |
448 | ||||||||||
(میلی متر جیوه) |
سوم اثر |
640 | |||||||||
دمای تبخیر از هر اثر |
اولین اثر |
99 | |||||||||
دومین اثر |
76 | ||||||||||
سوم اثر |
53 | ||||||||||
فشار بخار برای تبخیر (MPa) |
0.6-1.0 (فشار مطلق) | ||||||||||
محتوای جامد در خوراک (%) | 6-7 (نمونه تفاله ذرت) | ||||||||||
خروجی محتوای جامد () | 42-48 (نمونه تفاله ذرت) |

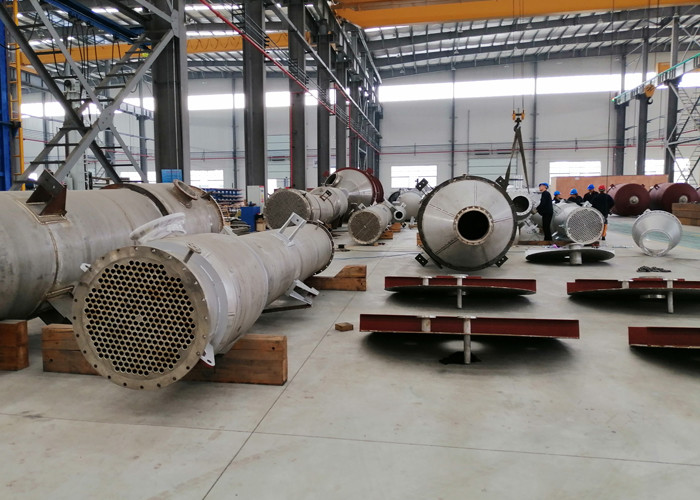

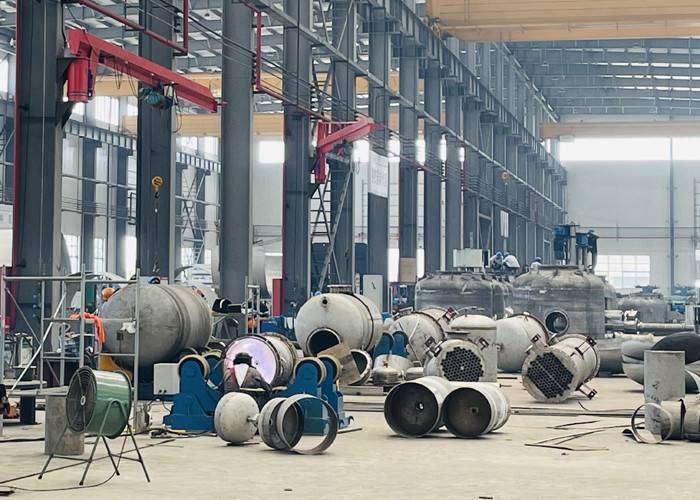

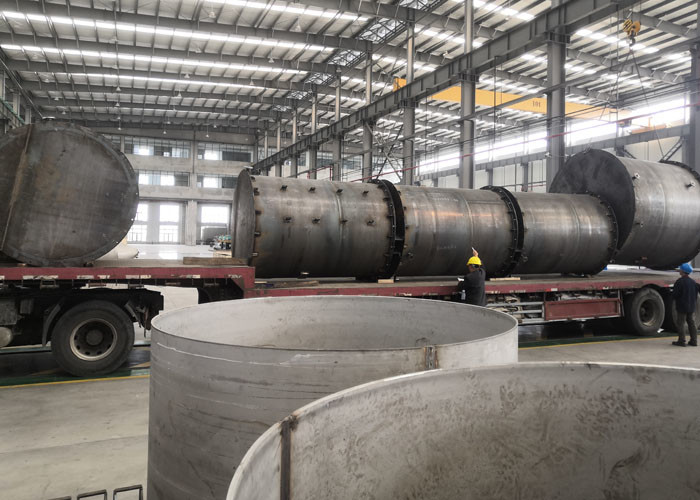

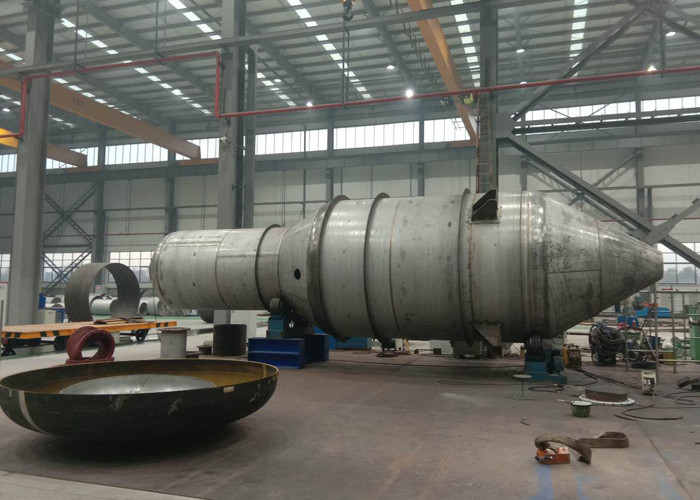

سایت کارگاه

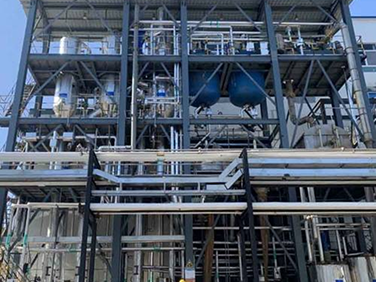

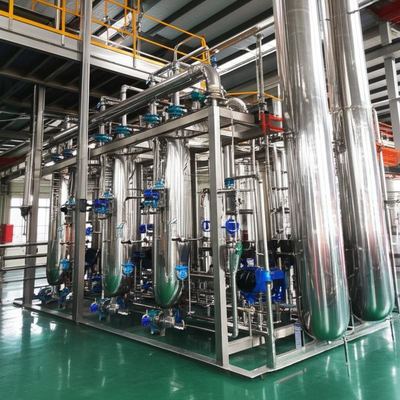

سایت امکانات مشتری
