معرفی
مشروب سیاه ضعیف (WBL) از واشرهای استوک قهوه ای معمولاً 13-18٪ TS است.بیشتر این محتوای آب باید تبخیر شود تا ماده ای با مواد جامد به اندازه کافی بالا برای پشتیبانی از احتراق مؤثر در دیگ بازیابی، معمولاً بین 65 تا 80 درصد TS، تبخیر شود.
در حین تبخیر تا این سطح از جامدات، اجزای فرار مختلف (ترکیبات گوگردی، متانول و غیره) از مشروب آزاد می‌شوند و باید از میعانات جدا شوند تا امکان استفاده مجدد در خط فیبر و احیا مجدد فراهم شود.از این منظر، کارخانه تبخیر در واقع به عنوان یک "کارخانه آب" در داخل آسیاب عمل می کند.مشروب سیاه همچنین حاوی بخش قابل توجهی از ترکیبات معدنی است که در طی فرآیند تبخیر به حد حلالیت خود می رسند و می توانند به صورت رسوب بر روی سطوح انتقال حرارت اواپراتور رسوب کنند که ظرفیت عملیاتی کارخانه تبخیر و کل جزیره بازیافت را به شدت محدود می کند.
ترکیب پیچیده ذاتی مشروب سیاه به چندین الزام طراحی وابسته به هم برای اواپراتورها تبدیل می شود:
کارخانه تبخیر باید گرما را برای تبخیر مشروب سیاه به طور موثر انتقال دهد.
باید این کار را در حالی انجام دهد که از تشکیل رسوب روی سطوح انتقال حرارت جلوگیری کند.
کارخانه تبخیر همچنین باید بخش های میعانات تمیز به اندازه کافی تولید کند تا نیازهای آسیاب خمیر کاغذ و منطقه احیا کننده مجدد را برآورده کند، بنابراین مصرف آب شیرین آسیاب را تا حد زیادی کاهش می دهد.
اجزای فرار و NCGها باید حذف شده و برای دفع ایمن از طریق سوزاندن آماده شوند.
کاربرد فناوری MVR:
هنگامی که غلظت مایع تبخیر شده افزایش می یابد و نقطه جوش آن در یک حد مشخص افزایش می یابد، به عنوان مثال، زمانی که غلظت مایع سیاه تبخیر شده زیر 20٪ باشد، نقطه جوش بیش از 1.5 درجه سانتیگراد افزایش نمی یابد.
در مناطق یا شرکت هایی که قیمت برق ارزان و انرژی گرمایی گران است استفاده می شود.
2. کاربرد تکنولوژی در تبخیر مشروب سیاه خمیر
با در نظر گرفتن تبخیر مشروب سیاه تفاله کاه گندم به عنوان مثال، فرآیند تبخیر ترکیبی فناوری MVR و تبخیر چند اثر با فرآیند تبخیر چند اثر مقایسه شد.جزئیات به شرح زیر است.
2.1 پارامترهای اصلی و طرح تبخیر

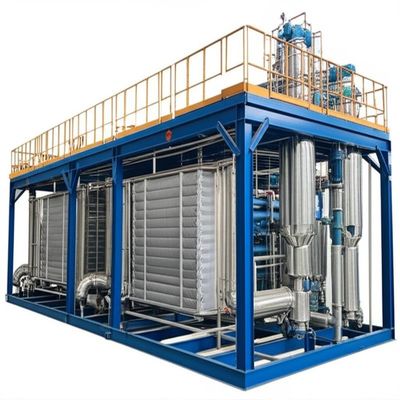

نتایج نشان می دهد که سرعت جریان مشروب سیاه رقیق 128.6 تن در ساعت، دمای مشروب سیاه رقیق 70 ℃، غلظت مشروب سیاه رقیق 10 درصد، غلظت مشروب سیاه غلیظ 45 درصد و تبخیر است. آب 100 تن در ساعت است.فرآیند تبخیر چند اثر ایستگاه تبخیر 5 اثر است، و فرآیند تبخیر ترکیبی MVR پیش غلظت + 5 اثر تبخیر ایستگاه است.
| مورد | ایستگاه اثر 5 | فرآیند تبخیر ترکیبی | ||
| پیش غلظت MVR | ایستگاه تبخیر 5 اثره | |||
| آب تبخیر (t/h) | 100 | 64.28 | 35.72 | |
| غلظت ورودی (%) | 10 | 10 | 20 | |
| تمرکز خارج شده (%) | 45 | 20 | 45 | |
| منطقه اواپراتور (㎡) | 10000 | 8500 | 4000 | |
| منطقه کندانسور (㎡) | 800 | / | 300 | |
| مصرف | بخار (t/h) | 25 | / | 9 |
| برق (کیلووات ساعت در ساعت) | 500 | 1600 | 180 | |
| آب (t/h) | 900 | / | 350 | |
| هزینه جاری | یوان در ساعت | 4500 | 960 | 1633 |
| ظرفیت تبخیر آب RMB/T | 45 | 25.93 | ||
| RMBx10000/روز | 10.8 | 6.2 | ||
| RMBx10000/سال (340 روز) | 3672 | 2115 | ||
