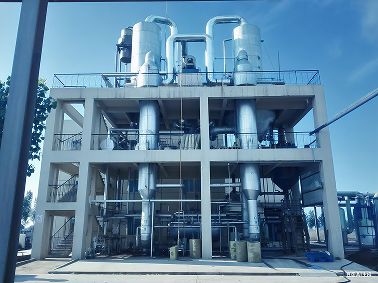

سیستم تبخیر چند اثره
شرح :
تبخیر فرآیندی است که برای تغلیظ محلول با حذف حلال (عمدتاً آب) به شکل خالص شده با اعمال گرما استفاده می شود.
تبخیر عملیات واحدی است که در آن حلال از محلول با جوشاندن مایع در ظرف مناسب و خارج کردن بخار آن از محلول تبخیر میشود و مایع غلیظی باقی میماند.
امکانات
1. همچنین می توان آن را همراه با اواپراتور و کریستالایزر گردش اجباری برای مقابله با غلظت و تبلور محصول از مواد ویسکوزیته بالا و مقیاس بندی آسان استفاده کرد.
2. با راندمان بالای هدایت گرما، مصرف برق کم و غیره مشخص می شود.
3. می تواند به طور گسترده ای از گرمای هدر رفته (مانند هوای گرم خشک کن و گاز دودکش)، گرمای باقی مانده (آب متراکم، آب پردازش و بخار فلاش) برای تشکیل یک واحد دستگاه تبخیر حرارت زباله استفاده کند.
ساختار

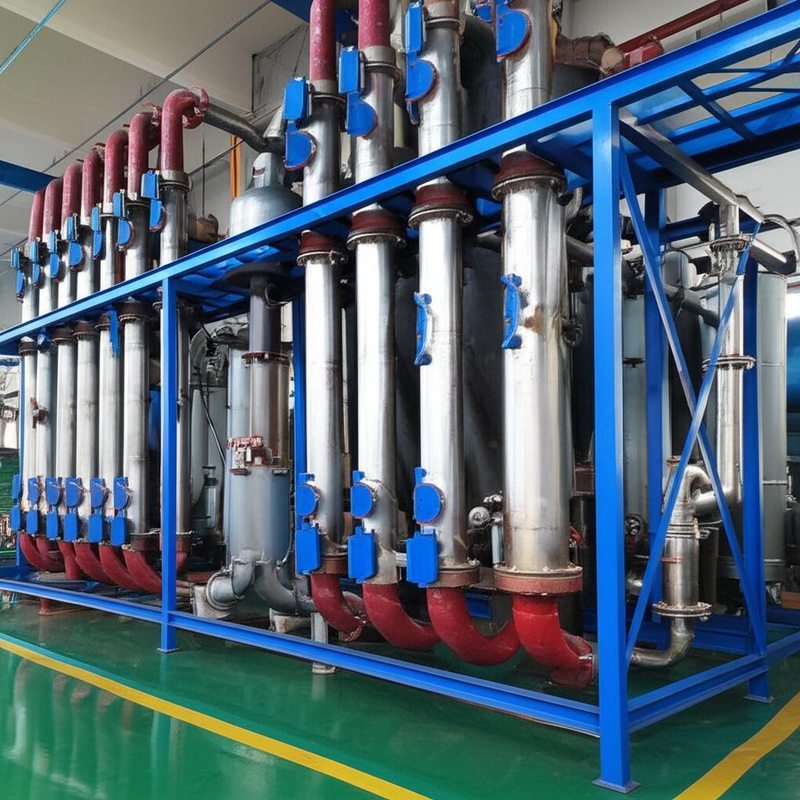

اواپراتور فیلم ریزشی چند اثر متشکل از جداکننده ها و اواپراتورها و پیش گرمکن ها (اثر اول، اثر دوم، سوم)، کندانسور و پمپ خلاء، پمپ تغذیه، پمپ گردش خون، پمپ تخلیه، پمپ آب متراکم، خط لوله و اتصالات است. و غیره مجهز به گیج خلاء، دماسنج، گیج فشار و غیره می باشد.
اواپراتورهای چندگانه به طور گسترده در زمینه های زیر بنا به نیاز مورد استفاده قرار می گیرند.
تصفیه پساب: صنایعی مانند صنایع شیمیایی، دارویی، نساجی، رنگرزی، آبجوسازی، اتومبیل، شیر، صنایع غذایی و غیره، پساب های فرآیندی را تولید می کنند که برای محیط زیست مضر هستند.این پساب ها عموماً از آب به مقدار زیاد و مواد زائد (آلاینده) تشکیل شده است.با تبخیر آب از پساب با استفاده از سیستم MEE باعث بازیافت آب می شود.
نمک زدایی: Reject of RO (اسمز معکوس) دارای مقدار زیادی آب است.با MEE آب را می توان بازیافت کرد.
صنایع شیمیایی/ صنعت داروسازی: برای تولید محصول غلظت مورد نظر نیاز است یا مواد مورد نظر باید جدا شود.با استفاده از سیستم MEE غلظت مورد نظر حاصل می شود.
صنعت شیر: شیر را می توان در سیستم MEE متمرکز کرد.
صنعت قند: آب نیشکر را می توان با سیستم MEE تغلیظ کرد.
صنایع غذایی: غلظت آب گوجه فرنگی، سوسیس و کالباس، غلظت آب میوه در سیستم MEE قابل انجام است.
مزایا: تبخیر را می توان با مصرف کم منبع حرارت به دست آورد.
مقایسه عملکرد برای ناهمسان اواپراتور | ||||
مورد | اواپراتور تک اثر | اواپراتور چند جلوه ای | اواپراتور TVR | اواپراتور MVR |
مصرف انرژی | مصرف انرژی بسیار بالاتر از سایرین است، 1 تن آب در تئوری 1 تن بخار مصرف می کند | صرفه جویی نسبتاً انرژی | بر اساس اواپراتور چند جلوه ای سنتی، یک افکت دیگر اضافه شده است، اما به بخار فشار بیشتری نیاز است | بیشترین فناوری صرفه جویی در انرژی برای اواپراتور، اما مصرف برق 10-40 کیلووات ساعت |
فضای کف | کم اهمیت | بزرگ | بزرگ | کم اهمیت |
منابع انرژی | بخار و برق، نیاز به شبکه لوله بخار و دیگ بخار | بخار و برق، نیاز به شبکه لوله بخار و دیگ بخار | بخار و نیرو، نیاز به شبکه لوله بخار و دیگ بخار، نیاز به بخار فشار بالا دارد. | برق، نیازی به شبکه لوله نیست، تمام سیستم گردش خون حلقه بسته |
خودکار بودن | نیمه خود کار | عملکرد تمام اتوماتیک، تبخیر مداوم | عملکرد تمام اتوماتیک، تبخیر مداوم | عملکرد تمام اتوماتیک، تبخیر مداوم |
