صفحه بالش گرم فروش پر قدرت تک پروفیل برجسته دوتایی فشار آب گرمایش خنک کننده خاص بادی
شرح
مبدل های حرارتی صفحه بالشی کلاسی از طراحی مبدل حرارتی کاملاً جوشی هستند که یک سطح موجدار و "بالشی شکل" را نشان می دهند که توسط فرآیند باد کردن ایجاد شده است.در مقایسه با تجهیزات معمولی تر، مانند مبدل های حرارتی پوسته و لوله و صفحه و قاب، صفحات بالش یک فناوری کاملاً جوان هستند.به دلیل انعطاف پذیری هندسی، از آنها و همچنین مبدل های حرارتی "پلیتی" و به عنوان ژاکت برای خنک کردن یا گرمایش ظروف استفاده می شود.تجهیزات بشقاب بالش در حال حاضر توجه و اجرا در صنعت فرآیند را افزایش داده است.
ساخت و ساز
صفحات بالش با فرآیند باد کردن تولید می شوند، که در آن دو ورقه فلزی نازک به صورت نقطه ای در تمام سطح به یکدیگر جوش داده می شوند.لیزریاجوشکاری مقاومتی.کناره‌های صفحات به غیر از درگاه‌های اتصال با جوشکاری درز آب‌بندی می‌شوند.در نهایت، شکاف بین ورقه های فلزی نازک توسط یک سیال هیدرولیک تحت فشار قرار می گیرد که باعث تشکیل پلاستیک صفحات می شود که در نهایت منجر به سطح موج دار مشخصه آنها می شود.
اصولاً دو نوع بشقاب بالش وجود دارد: تک برجسته و دو برجسته.اولی معمولاً دیوارهای دوگانه را تشکیل می دهندرگ های ژاکت دار، در حالی که دومی ها برای ساخت مبدل های حرارتی صفحه ای بالشی به پشته (بانک) مونتاژ می شوند.صفحات بالش تک برجسته زمانی تشکیل می شوند که صفحه پایه به طور قابل توجهی ضخیم تر از صفحه بالایی باشد.صفحه بالایی نازک تر تغییر شکل می دهد، در حالی که صفحه پایه صاف می ماند.
علاوه بر این، صفحات بالش معمولاً به جوش‌های درز «بافل» مجهز می‌شوند که در مواردی که توزیع جریان یا سرعت سیال ممکن است مشکل باشد، هدایت جریان هدفمند را در کانال‌های صفحه بالش ارائه می‌دهند.روشی برای به دست آوردن هدایت جریان توسط بافل ها در کانال های بین صفحات بالش مجاور در مبدل های حرارتی صفحه بالشی، اخیراً در پیشنهاد شده است.
صفحات بالش به دلیل ساختاری که دارند به صورت هرمتیک مهر و موم شده اند، از پایداری ساختاری بالایی برخوردار هستند و ساخت آنها عمدتاً خودکار و بسیار انعطاف پذیر است.صفحات بالش را می توان در فشارهای > 100 مگاپاسکال کار کرد و درجه حرارت تا 800 درجه سانتیگراد.
پارامترهای فنی
| نام محصول | مبدل حرارتی صفحه ای بالشی |
| مواد | فولاد ضد زنگ |
| رنگ | نیکل سفید |
| استاندارد | DIN GB ISO JIS BA ANSI ASMI |
| مقطع تحصیلی | SUS201,SUS304,SUS316,DSS2205 |
| بررسی اجمالی نسبت مواد بشقاب برجسته بالش دوبل | صفحه بالش 0.8 میلی متر + 0.8 میلی متر صفحه بالش 1.0 میلی متر + 1.0 میلی متر |
| بررسی اجمالی نسبت مواد بشقاب برجسته تک بالش | صفحه بالش 0.8 میلی متر + صفحه پایه 2.0 میلی متر صفحه بالش 1.0 میلی متر + 2.5 میلی متر صفحه پایه صفحه بالش 1.2 میلی متر + 4.0 تا 15 میلی متر صفحه پایه صفحه بالش 1.5 میلی متر + 4.0 تا 15 میلی متر صفحه پایه صفحه بالش 2.0 میلی متر + 5.0 تا 15 میلی متر صفحه پایه |
برنامه های کاربردی
استفاده از صفحات بالش به دلیل خواص مطلوب آنها مانند انعطاف پذیری هندسی بالا و سازگاری خوب تقریباً با هر فرآیندی بسیار گسترده است.اجرای آنها به ساختار زیرین آنها بستگی دارد، یعنی بانک های صفحه بالش یا مخازن با روکش صفحه بالشی.سطح خارجی نسبتا صاف به راحتی تمیز می شود و برای کاربردهای با رسوب زیاد یا بهداشتی مناسب است، اما سطح داخلی دارای درزهای ریز در اطراف هر جوش نقطه ای است و به راحتی تمیز نمی شود، بنابراین سطح داخلی فقط برای سیالات غیر رسوب مانند آب مناسب است. ، بخار یا مبرد.

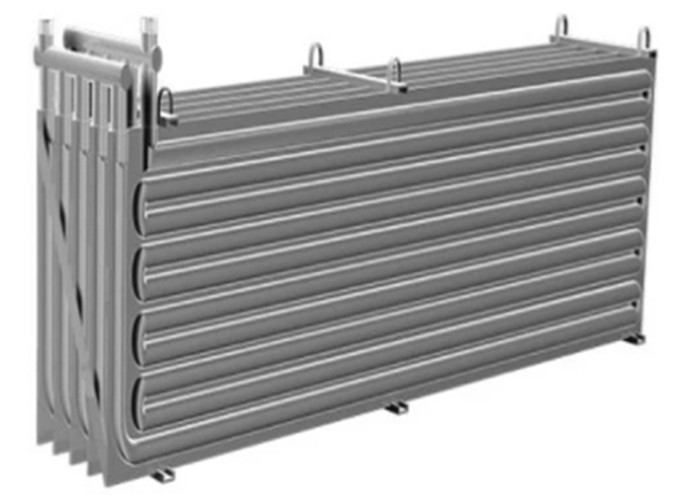

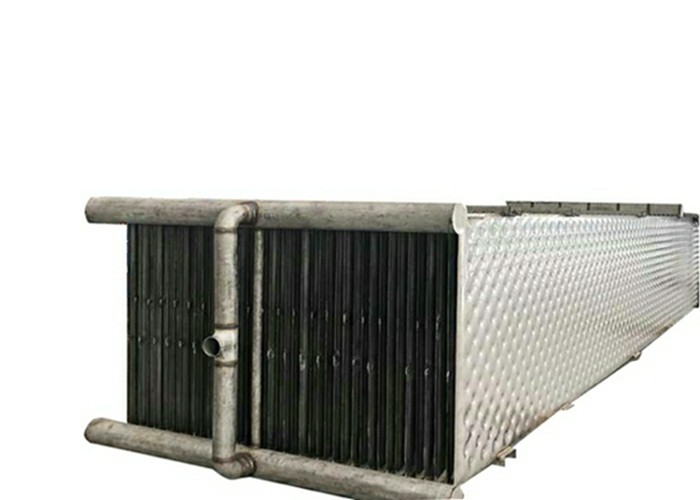

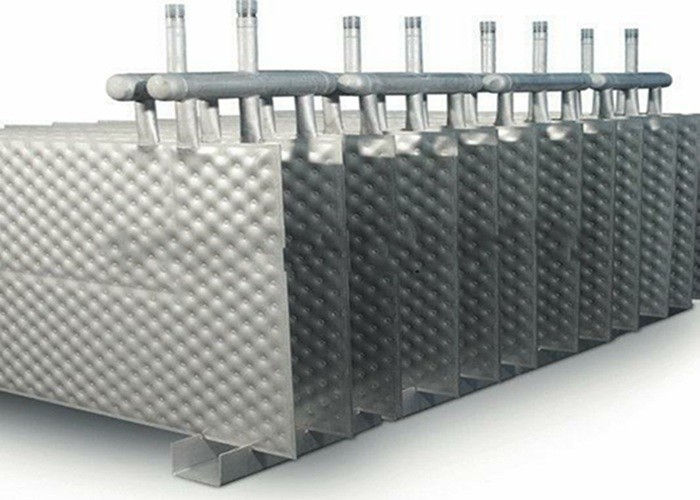

1. بانک های صفحه بالشی (مبدل های حرارتی)
بانک های صفحه بالشی معمولاً در کاربردهایی شامل مایع-مایع، گاز-مایع، محیط های با ویسکوزیته بالا یا کثیف، الزامات افت فشار پایین، چگالش (مثلاً کندانسورهای بالا)، تبخیر فیلم در حال سقوط (مثلاً صنعت کاغذ و خمیر)، بویلرها، سرد کردن آب استفاده می شود. ، خشک کردن مواد جامد، تولید یخ پوسته پوسته (صنایع غذایی) و غیره.آنها همچنین معمولاً به عنوان چیلرهای غوطه وری (مثلاً در آبکاری الکتریکی) استفاده می شوند، جایی که بانک ها مستقیماً در مخزن غوطه ور می شوند.بانک ها را می توان به گونه ای ساخت که اجازه می دهد صفحات جداگانه از پشته جدا شوند و تمیز کردن یا نگهداری آسان را ممکن می سازد.
2. مخازن با روکش بالش
گسترده ترین کاربرد صفحات بالش تا به امروز، به دلیل انعطاف پذیری، پوشش کامل سطح برای انتقال حرارت، نگهداری کم سیال، هزینه و زمان مناسب ساخت و تمیز کردن آسان، به ویژه در کاربردهای استریل، با ظروف ژاکت دار است.مخازن را می توان با چند ژاکت بر روی سطح خود، از جمله کف مخزن، به عنوان مثال مخروطی یا بشقاب، مجهز کرد و می تواند شامل پوسته های استوانه ای اضافی در داخل مخزن باشد.زمینه های معمول اجرای مخازن روکش دار بالشی در صنایع غذایی و آشامیدنی و در صنایع شیمیایی و دارویی می باشد.به این ژاکت ها "ژاکت های گودی" نیز می گویند.
افAQ
1. آیا سرویس OEM دارید؟آیا قطعات را تامین می کنید؟بله، ما این کار را انجام می دهیم، تا زمانی که شما نقشه و الزامات دقیق خود را در اختیار ما قرار دهید.
2. چگونه می توانیم به راحتی متوجه شویمماهst fit سانتریفیوژ؟ما تیم مهندسی باتجربه ای داریم که به شما در انتخاب مدل کمک می کند تا زمانی که مشخصات مواد پردازش دقیق را به ما ارائه دهید.
3. آیا تکنسین هایی را برای نصب و راه اندازی اعزام خواهید کرد؟بله، ما می توانیم، ما خدمات زیادی انجام می دهیم، لطفا به بخش پس از فروش ما مراجعه کنید.
4. مزیت شما در مقایسه با رقبایتان چیست؟کیفیت و تجربه.ما برترین تامین کننده سانتریفیوژ در چین هستیم، طرح ها و ساختارهای ما مشابه آلفا لاوال، Westfaliar، Flottweg و غیره است.
5. چگونه از کیفیت محافظت می کنید؟کارخانه من یک شرکت دولتی با بیش از 100 سال تجربه است، سیاست عملیات دقیق انجام می شود، ماشین های پردازش پیشرفته دقت تمام اجزا را تضمین می کنند، کارگران با مجوز عملیات، قطعات چند پردازش می شوند، قطعات انتقال و الکتریکی از برند معروف بین المللی هستند.مجموعه ای از تست و بازرسی در کل مرحله تولید انجام می شود.
6. آیا می توانیم از کاربر نهایی شما بازدید کنیم یا با آنها تماس بگیریم؟بله، کاربران در داخل و خارج از کشور هستند، ما می توانیم لیست نام را در اختیار شما قرار دهیم.برای دریافت اطلاعات بیشتر می توانید به آنجا بروید یا تماس بگیرید.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
