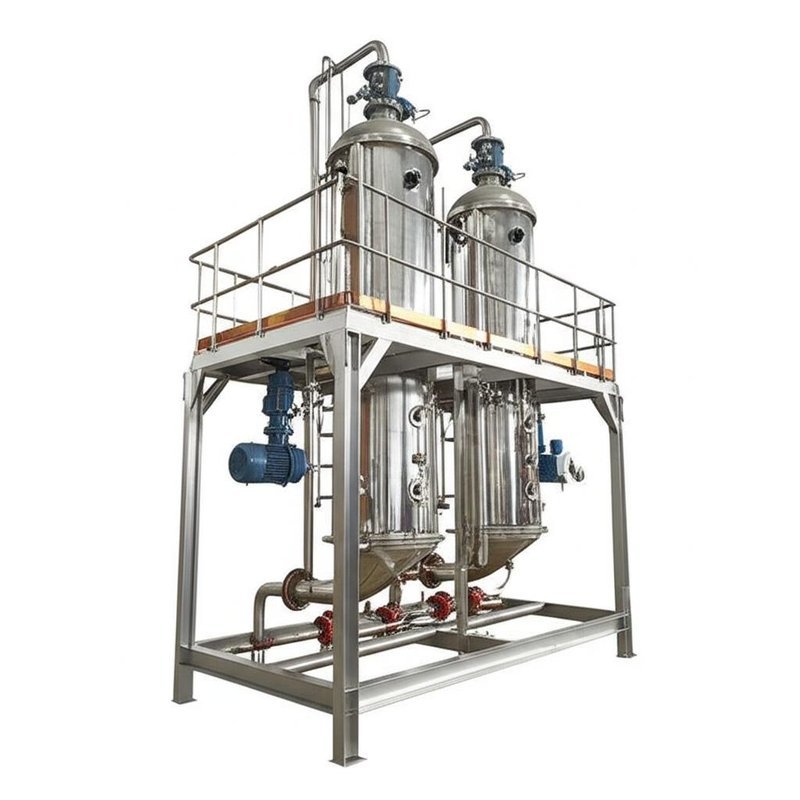

Three Effect Falling Film Evaporator صنایع دارویی شیمیایی با قیمت مناسب
تبخیر
تبخیر فرایندی است که برای غلظت محلول با حذف حلال (عمدتا آب) به شکل خالص با استفاده از حرارت استفاده می شود.
تبخیر عبارت است از واحد عملیاتی که طی آن حلال از محلول با جوشاندن مایع در ظرف مناسب و خروج بخار و بقایای مایع غلیظ تبخیر می شود.
معرفی اولیه تبخیر چند اثر
اواپراتور فیلم سقوط کننده چند منظوره از اصل تبخیر فیلم در حال سقوط برای گرم کردن و جوشاندن محلول رقیق برای تبخیر بخشی از آب استفاده می کند تا به هدف غلظت محلول برسد.واحد فرآیند تولید مستمر را اتخاذ می کند.دارای مزایای نسبت غلظت زیاد (1 / 5-1 / 10) ، محدوده ویسکوزیته وسیع (<400CP) ، اثر انتقال حرارت خوب و ظرفیت درمان زیاد است.برای تبخیر مواد حساس به حرارت ، غلظت زیاد ، گرانروی بالا و مواد خورنده مناسب است.مناسب برایتفاله ذرت و آب مالتوز در صنعت نشاسته ، آبمیوه و مایع منی طعم دار در صنایع غذایی و شیر در صنایع لبنی ، غلظت فیلتراسیون دانه های تقطیر در صنعت قند و صنعت الکل.
این واحد دارای ضریب انتقال حرارت بزرگ و اختلاف دمای انتقال حرارت کوچک است.با توجه به ویژگی های مختلف مواد تبخیر و اهداف تبخیر ، می توان آن را به دو سیستم اثر تبخیر ، سه اثر ، چهار اثر و پنج اثر ترکیب کرد.همچنین می تواند از بخار زائد بالای دسته لوله یا خشک کن دیسک و سایر منابع حرارتی کم ارزش (مانند بخار میعانات) به عنوان منبع حرارتی اواپراتور برای تبدیل شدن به تبخیر کننده گرمای ضایعات استفاده کند ، که می تواند مصرف بخار خام را تا حد زیادی کاهش دهد. و حداکثر اثر صرفه جویی در انرژی را بدست آورید.وقتی مقدار کافی بخار حرارتی ضایعاتی وجود داشته باشد ، به هیچ وجه نیازی به بخار نخواهد بود و می توان به مزایای اقتصادی قابل توجهی دست یافت.
فرایند مواد
(1) مواد اولیه توسط پمپ تغذیه از طریق جریان سنج الکترومغناطیسی به پیش گرم کننده اولیه جلویی تحویل داده می شود ، و سپس از طریق توزیع کننده مایع برای تبخیر و غلظت فیلم در حال سقوط ، وارد قسمت بالای بخاری اثر اولیه می شود.
(2) اولین مایع متمرکز شده توسط پمپ گردش مواد اولیه با اثر اول برای غلظت تبخیر فیلم در حال سقوط به توزیع کننده بالای بخاری اثر دوم منتقل می شود.
(3) دومین مایع غلیظ شده توسط پمپ گردش مواد پایین اثر دوم برای سومین بار کاهش غلظت تبخیر فیلم به توزیع کننده بالای بخاری اثر سوم منتقل می شود.
(4) سومین اثر تخلیه مایع متمرکز ، با توجه به تشخیص آنلاین هیدرومتر ، تشخیص زمان واقعی غلظت مواد ، اگر غلظت مواد به الزامات تعیین شده برسد ، با دریچه تخلیه به هم متصل می شود تا شیر تخلیه باز شود و مواد را به مخزن محصول نهایی منتقل کنید ، در غیر این صورت ، شیر گردش مواد را باز می کند تا مواد دوباره برای تبخیر مجدد در اواپراتور بازیافت شوند.
فرایند بخار
بخار خام برای گرمایش غلظت تبخیر وارد بخاری اثر اولیه می شود: بخار ثانویه تولید شده توسط اثر اولیه اثر ثانویه را گرم می کند و غیره.بخار ثانویه تولید شده توسط اثر سوم برای خنک کننده چگالی وارد کندانسور انتهایی می شود و آب میعانات توسط پمپ میعانات تخلیه می شود.
فرآیند میعان
آب میعانات تولید شده توسط اثر اولیه پیش گرم کردن مواد از طریق لوله انتقال آب در پایین پوسته ، برای صرفه جویی در مصرف بخار خام ؛
آب میعانات تولید شده توسط اثر ثانویه و سوم توسط پمپ میعانات تخلیه می شود و تخلیه به آلودگی صفر رسیده است.گاز غیر متراکم توسط لوله گاز غیر متراکم به کندانسور انتهایی متصل شده و توسط پمپ خلا تخلیه می شود.
پارامترهای فنی سقوط اواپراتور فیلم
| تایپ کنید | اثر تک | جلوه مضاعف | سه اثر |
| ظرفیت تبخیر (کیلوگرم در ساعت) | 300-2000 | 1200-4000 | 3600-15000 |
| تراکم مواد تغذیه٪ | با توجه به مواد | ||
| چگالی مواد تخلیه٪ | با توجه به مواد | ||
| فشار بخار | 0.5-0.8 | ||
| مصرف بخار / ظرفیت تبخیر (با پمپ فشار حرارتی) | 0.65 | 0.38 | 0.28 |
| دمای تبخیر | 45-90 | ||
| عقیم سازی درجه حرارت | 90-110 | ||
| مصرف آب خنک کننده / ظرفیت تبخیر (ورودی 20 درجه سانتی گراد ، خروجی 40 درجه سانتی گراد) | 28 | 11 | 8 |
| توجه: ما می توانیم محصول سفارشی را با توجه به نیاز مشتری طراحی کنیم. | |||
ترسیم اصل کار

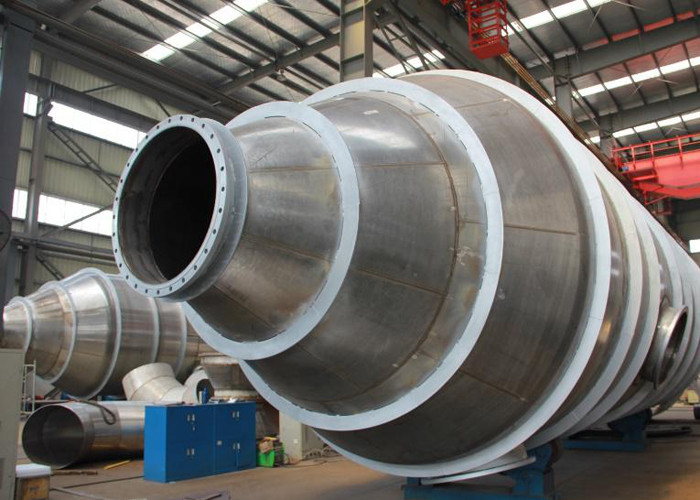

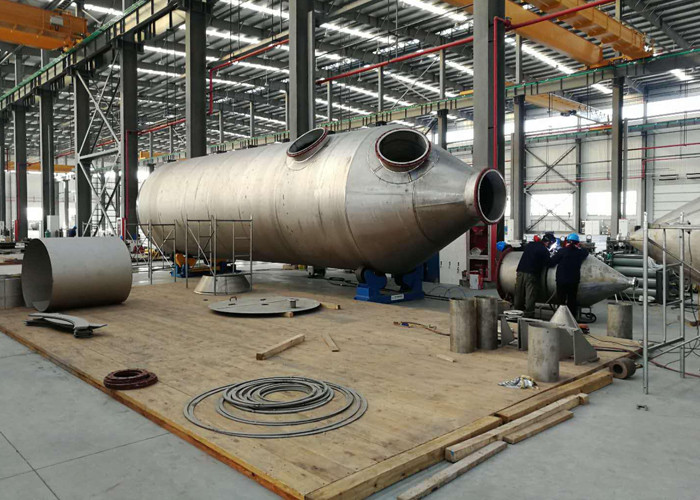

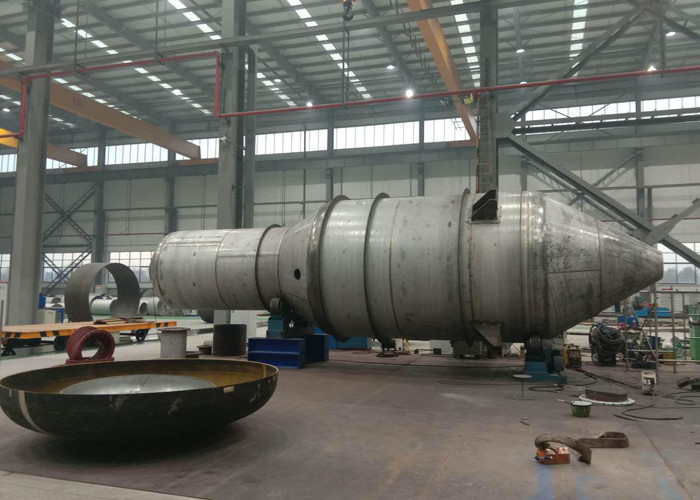

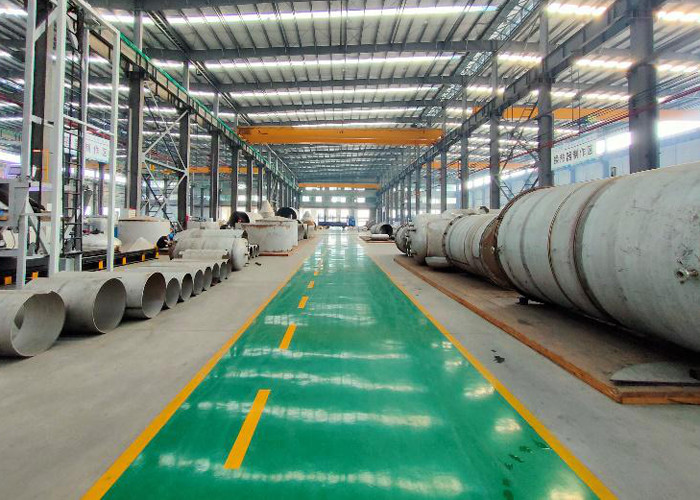

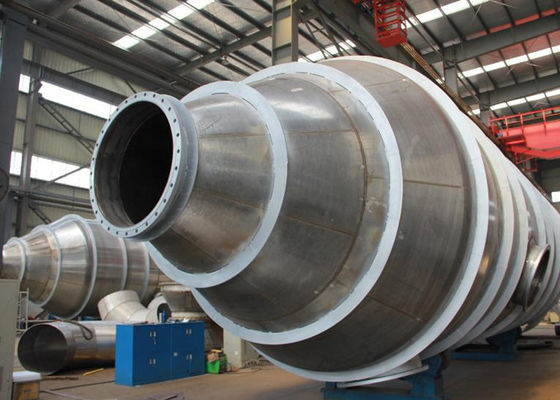

قابلیت تولید و سایت مشتری ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
